Основные гидролинии (поток производительность селектор) — HITACHI ZX125W

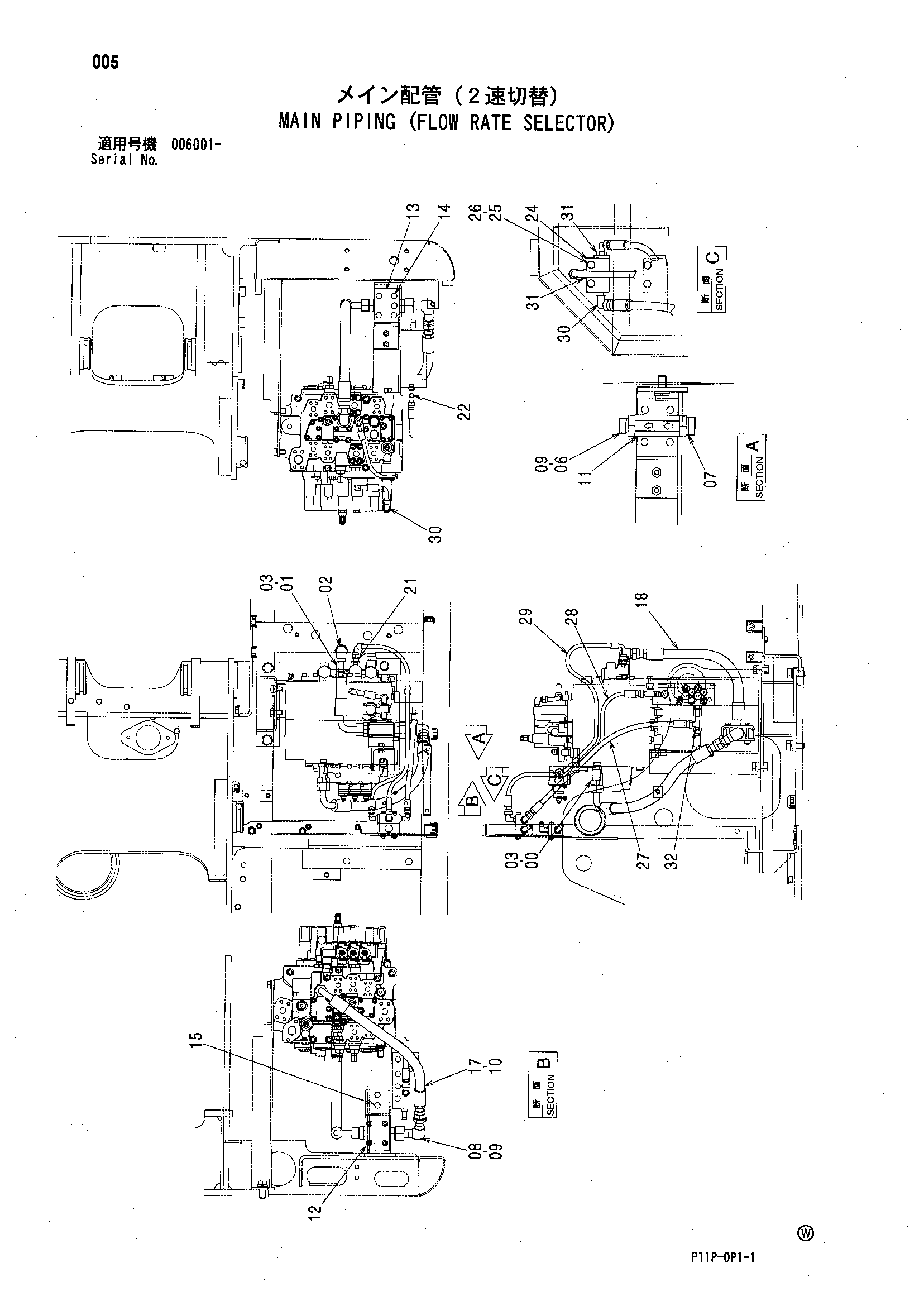

Заводская схема «Основные гидролинии (поток производительность селектор)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4197532 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4363181 | Разъём S | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4202404 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4189619 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4189601 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 9752849 | Трубка | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 2 |
| 10 | 4187328 | Уплотнительное кольцо | 1 |
| 11 | 4393295 | Обратный клапан | 1 |
| 12 | 8076567 | Кронштейн | 1 |
| 13 | 9751593 | Кронштейн | 1 |
| 14 | J271065 | Болт с шайбой | 4 |
| 14A | J901065 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4407004 | Шланг | 1 |
| 18 | 4397973 | Шланг | 1 |
| 21 | 4200465 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4364784 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4203447 | Челночный клапан | 1 |
| 25 | J900880 | Болт | 2 |
| 26 | A590908 | Пружинная шайба | 2 |
| 27 | 4366771 | Шланг | 1 |
| 28 | 4304400 | Шланг | 1 |
| 29 | 4350166 | Шланг | 1 |
| 30 | 4156434 | Угловой штуцер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4154670 | Угловой штуцер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
