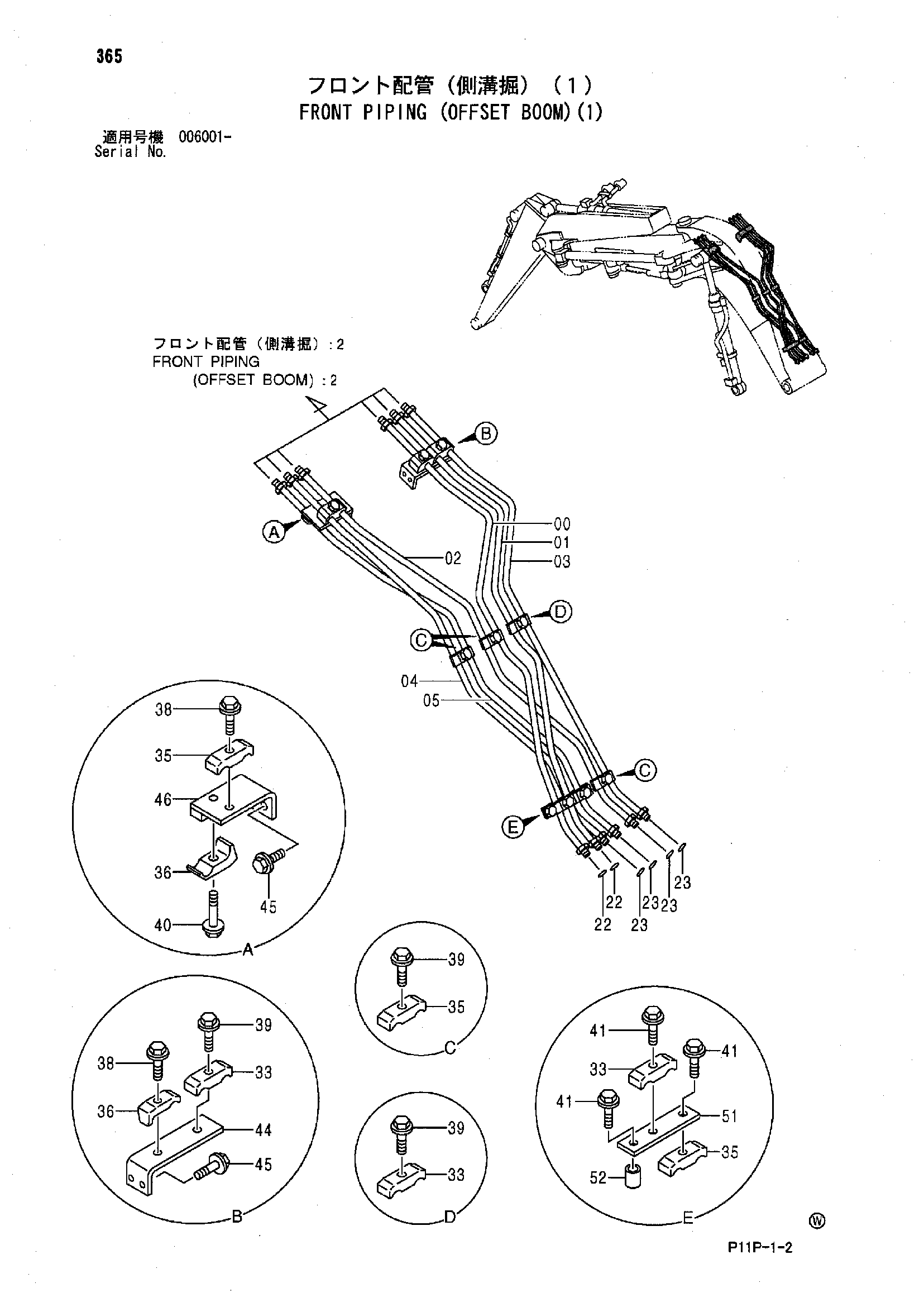

Гидролинии рабочего оборудования (смещаемый стрела)(1) — HITACHI ZX125W
Заводская схема «Гидролинии рабочего оборудования (смещаемый стрела)(1)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7031809 | Трубка | 1 |
| 01 | 7031810 | Трубка | 1 |
| 02 | 7031813 | Трубка | 1 |
| 03 | 7031814 | Трубка | 1 |
| 04 | 7031811 | Трубка | 1 |
| 05 | 7035841 | Трубка | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 2 |
| 23 | 4138938 | Уплотнительное кольцо | 4 |
| 33 | 4141806 | Хомут трубки | 3 |
| 35 | 4189858 | Хомут трубки | 5 |
| 36 | 4190125 | Хомут трубки | 2 |
| 38 | J271245 | Болт с шайбой | 2 |
| 38A | J901245 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | J271255 | Болт с шайбой | 5 |
| 39A | J901255 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | J271265 | Болт с шайбой | 1 |
| 40A | J901265 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | J271260 | Болт с шайбой | 3 |
| 41A | J901260 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 44 | 4290917 | Кронштейн | 1 |
| 45 | J271225 | Болт с шайбой | 4 |
| 45A | J901225 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 46 | 9739586 | Кронштейн | 1 |
| 51 | 9747713 | Кронштейн | 1 |
| 52 | 4379687 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
