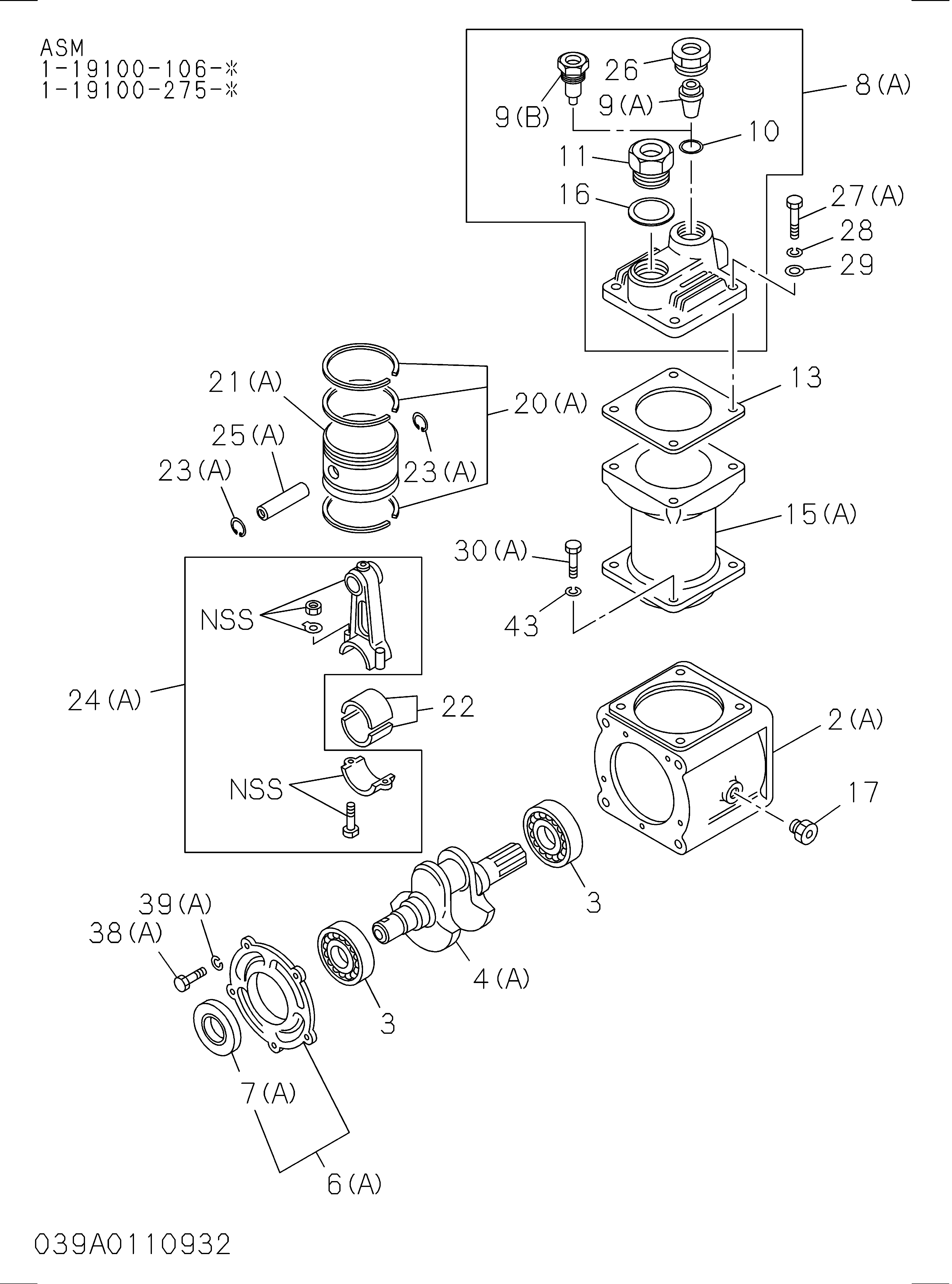

039: Воздушный компрессор тормоз — HITACHI ZX125W
Заводская схема «039: Воздушный компрессор тормоз» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(B) | 1191630480 | Линер комплект гидроцилиндр, воздушный кмпр | 1 |
| 002(C) | 1191512410 | Кранккасе воздушный кмпр | 1 |
| 003 | 9000062060 | Подшипник воздушный кмпр | 2 |
| 004(C) | 1191710830 | Коленчатый вал воздушный кмпр | 1 |
| 005(C) | 1191580190 | Прокладка воздушный кмпр | 1 |
| 006(C) | 1191560400 | Крышка в сборе подшипник, воздушный кмпр | 1 |
| 007(C) | 1191580181 | Уплотнение масляный, подшипник крышка, воздушный кмпр | 1 |
| 008(A) | 1191100190 | Головка в сборе гидроцилиндр, воздушный кмпр | 1 |
| 012(A) | 1191580200 | Прокладка воздушный кмпр | 1 |
| 013 | 1191150060 | Прокладка воздушный кмпр | 1 |
| 015(C) | 1191512220 | Гидроцилиндр воздушный кмпр | 1 |
| 020(C) | 1191630430 | Кольцо комплект поршень, воздушный кмпр | 1 |
| 021(C) | 1191610210 | Поршень воздушный кмпр | 1 |
| 023(A) | 9191680030 | Кольцо стопорный, поршень, воздушный кмпр | 2 |
| 024(C) | 1191730110 | Шток в сборе конн, воздушный кмпр | 1 |
| 025(A) | 9191670060 | Палец поршень, воздушный кмпр | 1 |
| 027(D) | 9020610300 | Болт HD | 4 |
| 028 | 9091506100 | Шайба LK, HD болт | 8 |
| 029 | 9091646100 | Шайба PL, HD болт | 4 |
| 030(C) | 1090003320 | Болт гидроцилиндр TO кранккасе | 4 |
| 038(C) | 1090003310 | Болт крышка крепление | 4 |
| 039(B) | 9091506080 | Шайба LK, крышка крепление | 4 |
| 047 | 1191560570 | Кронштейн трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
