Аутригер трубопроводы (водило) — HITACHI ZX125W

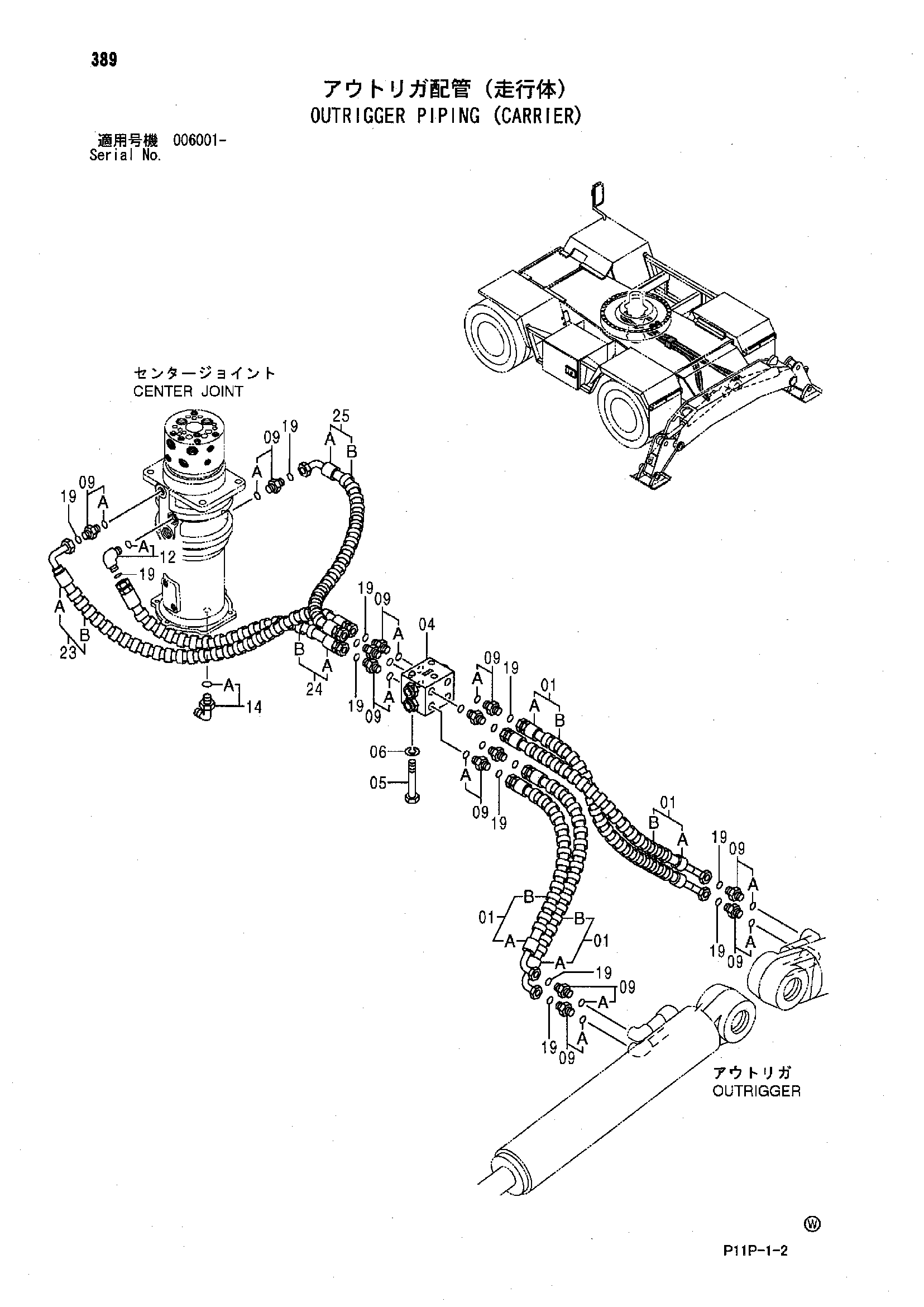

Заводская схема «Аутригер трубопроводы (водило)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9185825 | Шланг в сборе | 4 |
| 01A | 4294152 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 04 | 4276228 | Обратный клапан | 1 |
| 05 | J900802 | Болт | 3 |
| 06 | A590908 | Пружинная шайба | 3 |
| 09 | 4189602 | Адаптер | 13 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4200580 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4219345 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 14 |
| 23 | 9185826 | Шланг в сборе | 1 |
| 23A | 4294153 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 2 |
| 24 | 9185827 | Шланг в сборе | 1 |
| 24A | 4276009 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 1 |
| 25 | 9185824 | Шланг в сборе | 1 |
| 25A | 4294149 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
