Гидроцилиндр. аутригер (левый) — HITACHI ZX125W

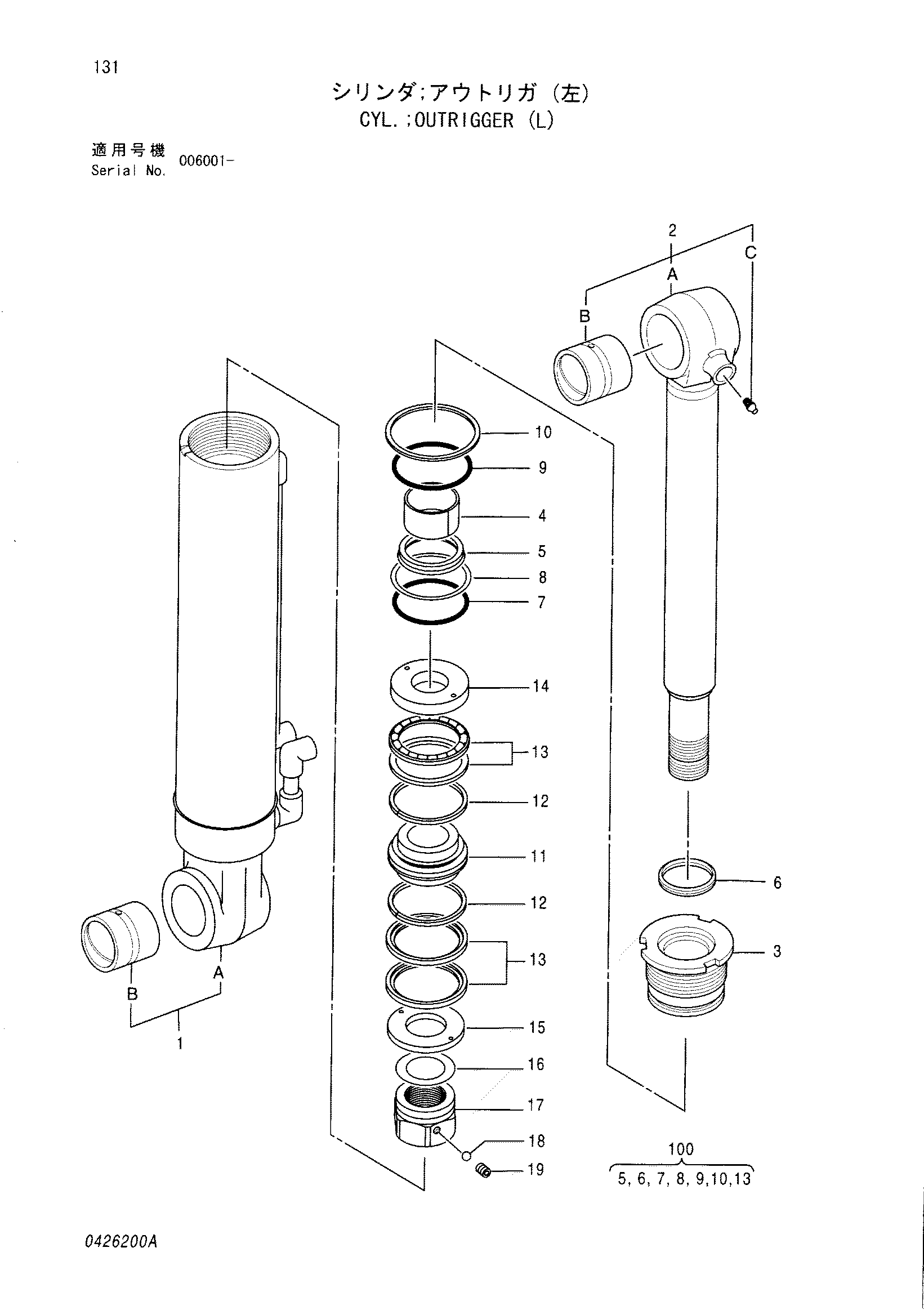

Заводская схема «Гидроцилиндр. аутригер (левый)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4274590 | Гидроцилиндр | 1 | |
| 1 | 0426201 | Труба гидроцилиндра | 1 |
| 1A | 0426202 | Труба гидроцилиндра | 1 |
| 1B | 4085433 | Втулка | 1 |
| 2 | 0426103 | Шток поршня | 1 |
| 2A | 0426104 | Шток поршня | 1 |
| 2B | 0335303 | Втулка пальца | 1 |
| 2C | J75481 | Штуцер | 1 |
| 3 | 0362001 | Головка гидроцилиндра | 1 |
| 4 | 992615 | Втулка | 1 |
| 5 | 4508829 | U-образная манжета | 1 |
| 6 | 4095993 | Кольцо | 1 |
| 7 | 4513526 | Уплотнительное кольцо | 1 |
| 8 | 4513525 | Опорное кольцо | 1 |
| 9 | 4095999 | Уплотнительное кольцо | 1 |
| 10 | 0178713 | Стопорная шайба | 1 |
| 11 | 0335305 | Поршень | 1 |
| 12 | 933771 | Поршневое кольцо | 2 |
| 13 | 4085445 | U-образная манжета | 2 |
| 14 | 0335306 | Держатель у-ринг | 1 |
| 15 | 0335307 | Держатель у-ринг | 1 |
| 16 | 0310514 | Регулировочная шайба | 1 |
| 17 | 0310511 | Гайка | 1 |
| 18 | 0111707 | Стальной шарик | 1 |
| 19 | 0309011 | Винт | 1 |
| 100 | 4296360 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
