Подвеска трубопроводы (верхняя платформа)(1) — HITACHI ZX125W

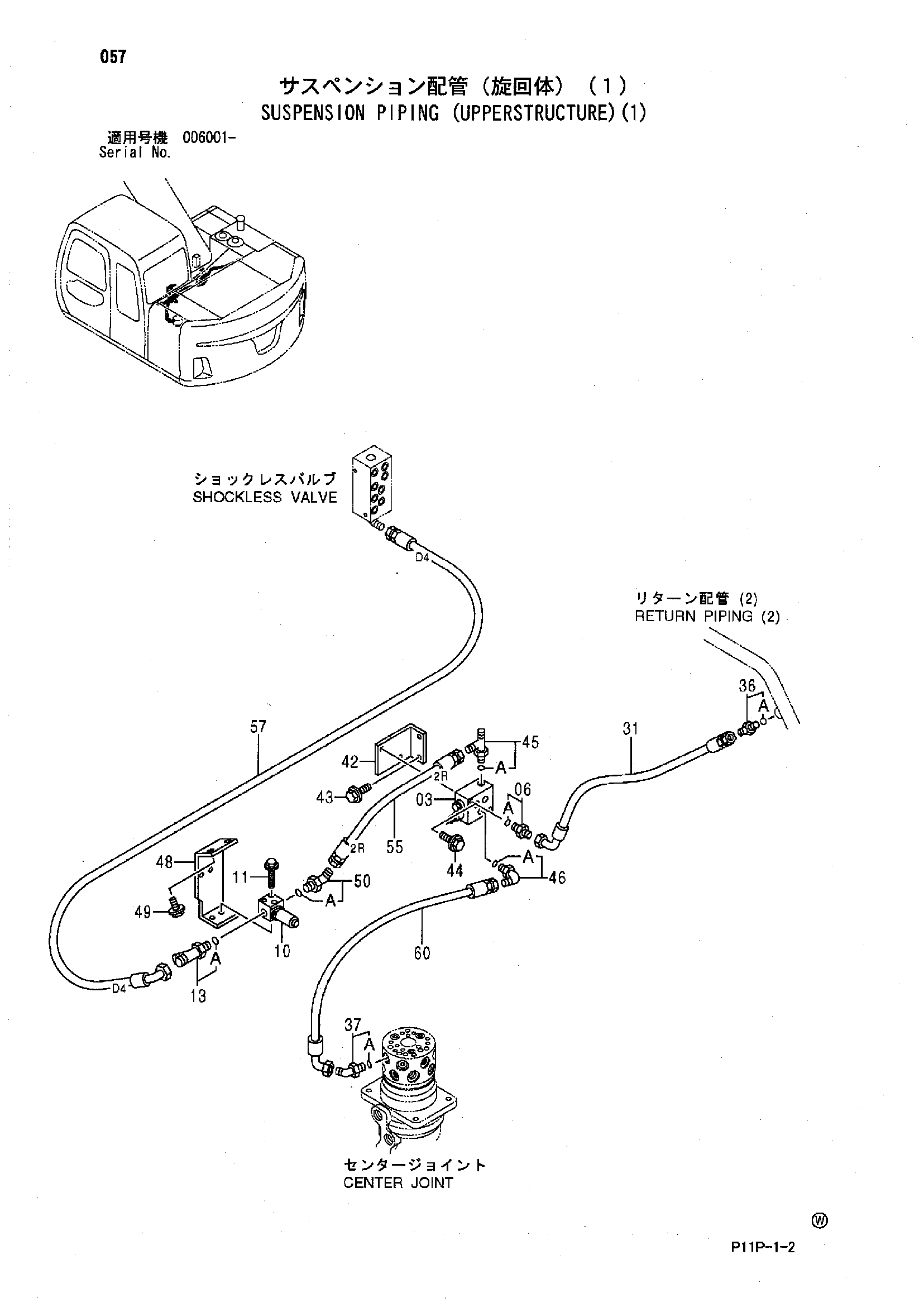

Заводская схема «Подвеска трубопроводы (верхняя платформа)(1)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4416067 | Гидрораспределитель | 1 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4261289 | Клапан SOL. | 1 |
| 11 | J260865 | Болт с шайбой | 2 |
| 11A | J900865 | Болт | 1 |
| 11B | A590108 | Шайба | 1 |
| 13 | A852423 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4370731 | Шланг | 1 |
| 36 | A852133 | Адаптер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852233 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 9752247 | Кронштейн | 1 |
| 43 | J271030 | Болт с шайбой | 2 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | J260870 | Болт с шайбой | 2 |
| 44A | J900870 | Болт | 1 |
| 44B | A590108 | Шайба | 1 |
| 45 | A852422 | Тройник | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852333 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 8075520 | Кронштейн | 1 |
| 49 | J271025 | Болт с шайбой | 2 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | A852222 | Угловой штуцер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4315857 | Шланг | 1 |
| 57 | 4426725 | Шланг | 1 |
| 60 | 4266253 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
