Гидролинии хода — HITACHI ZX125W

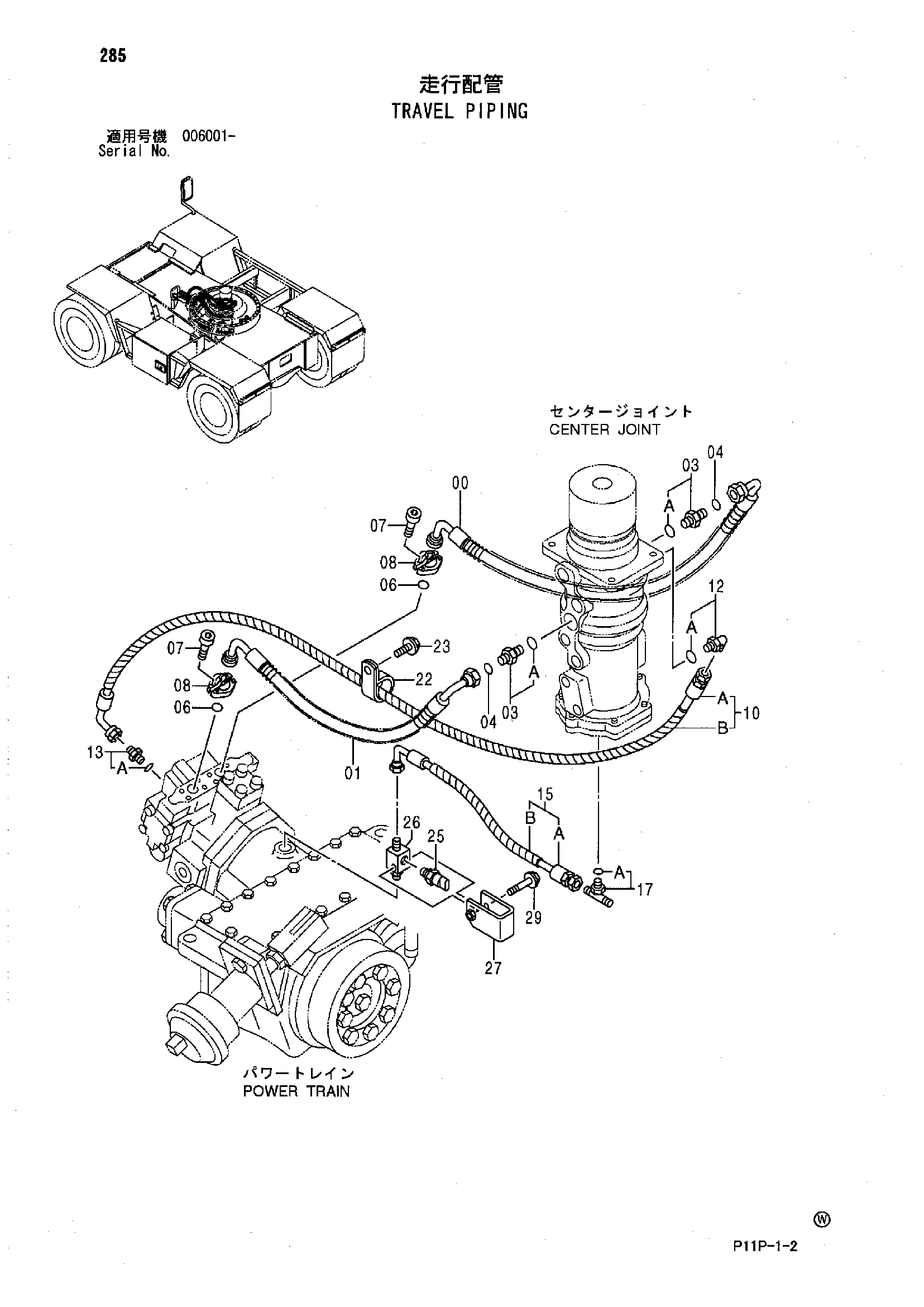

Заводская схема «Гидролинии хода» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4413207 | Шланг | 1 |
| 01 | 4413208 | Шланг | 1 |
| 03 | A853166 | Адаптер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4085560 | Разъёмный фланец | 4 |
| 07 | M341240 | Болт с внутренним шестигранником | 8 |
| 08 | 966993 | Уплотнительное кольцо | 2 |
| 10 | 9184907 | Шланг в сборе | 1 |
| 10A | 4313431 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 2 |
| 12 | A852334 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852134 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9184908 | Шланг в сборе | 1 |
| 15A | 4282549 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 1 |
| 17 | 4270784 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4190291 | Зажим | 1 |
| 23 | J271025 | Болт с шайбой | 1 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 4436536 | Датчик давления | 1 |
| 26 | 4459846 | Тройник | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 9757244 | Крышка | 1 |
| 29 | J260850 | Болт с шайбой | 1 |
| 29A | J900850 | Болт | 1 |
| 29B | A590108 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
