Подвеска трубопроводы (водило)(2) — HITACHI ZX125W

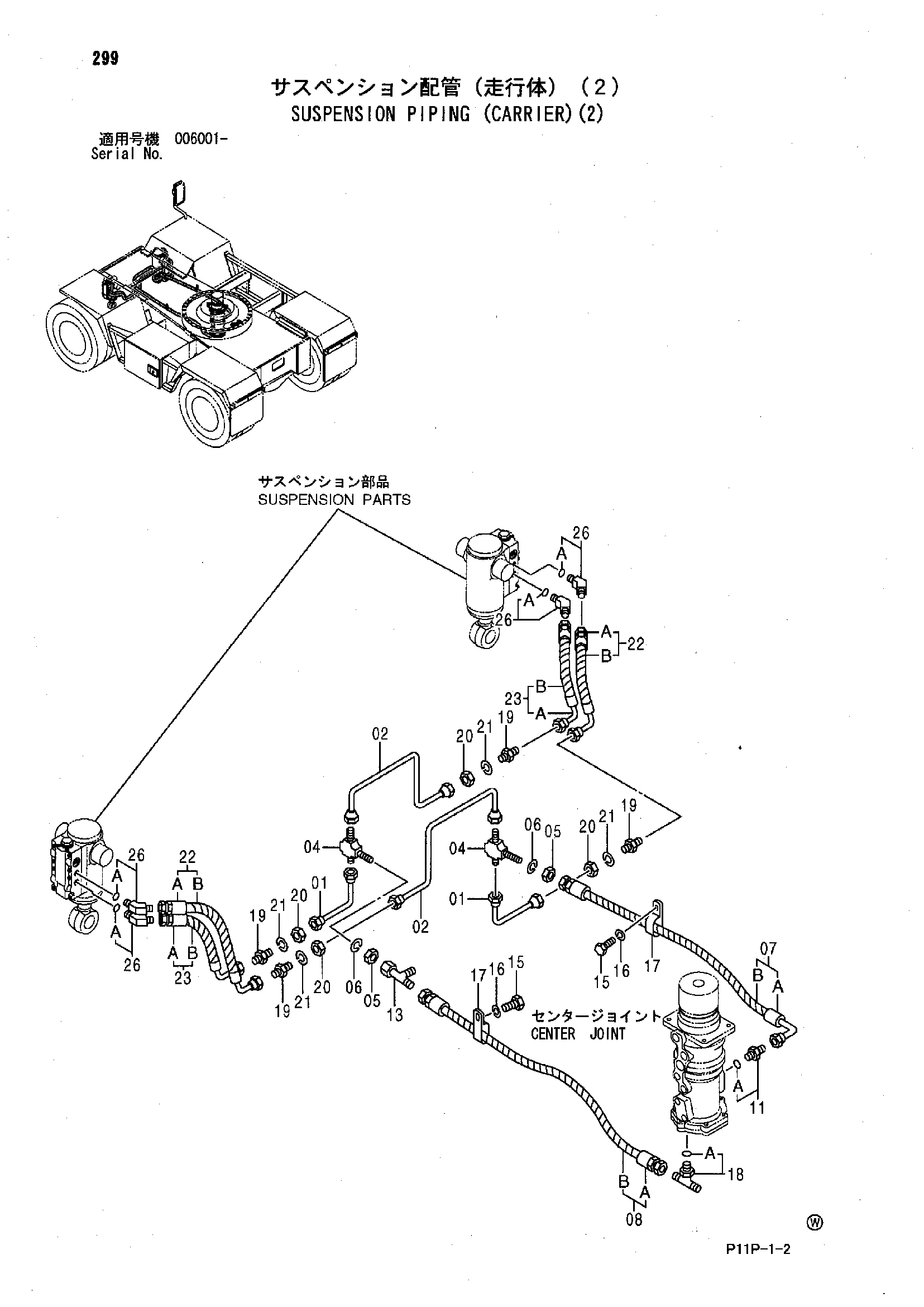

Заводская схема «Подвеска трубопроводы (водило)(2)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4412300 | Трубка | 2 |
| 02 | 4412301 | Трубка | 2 |
| 04 | 4280282 | Тройник | 2 |
| 05 | 4202531 | Гайка | 2 |
| 06 | A590916 | Пружинная шайба | 2 |
| 07 | 9184916 | Шланг в сборе | 1 |
| 07A | 4244546 | Шланг | 1 |
| 07B | 4327294 | Защитный кожух | 2 |
| 08 | 9184917 | Шланг в сборе | 1 |
| 08A | 4300562 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 2 |
| 11 | A852123 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4246672 | Соединительный штуцер | 1 |
| 15 | J901016 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | 4190266 | Зажим | 2 |
| 18 | 4208472 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4183224 | Адаптер | 4 |
| 20 | J952016 | Гайка | 4 |
| 21 | A590916 | Пружинная шайба | 4 |
| 22 | 9188504 | Шланг в сборе | 2 |
| 22A | 4433962 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
| 23 | 9188505 | Шланг в сборе | 2 |
| 23A | 4433964 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 26 | A852233 | Угловой штуцер | 4 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
