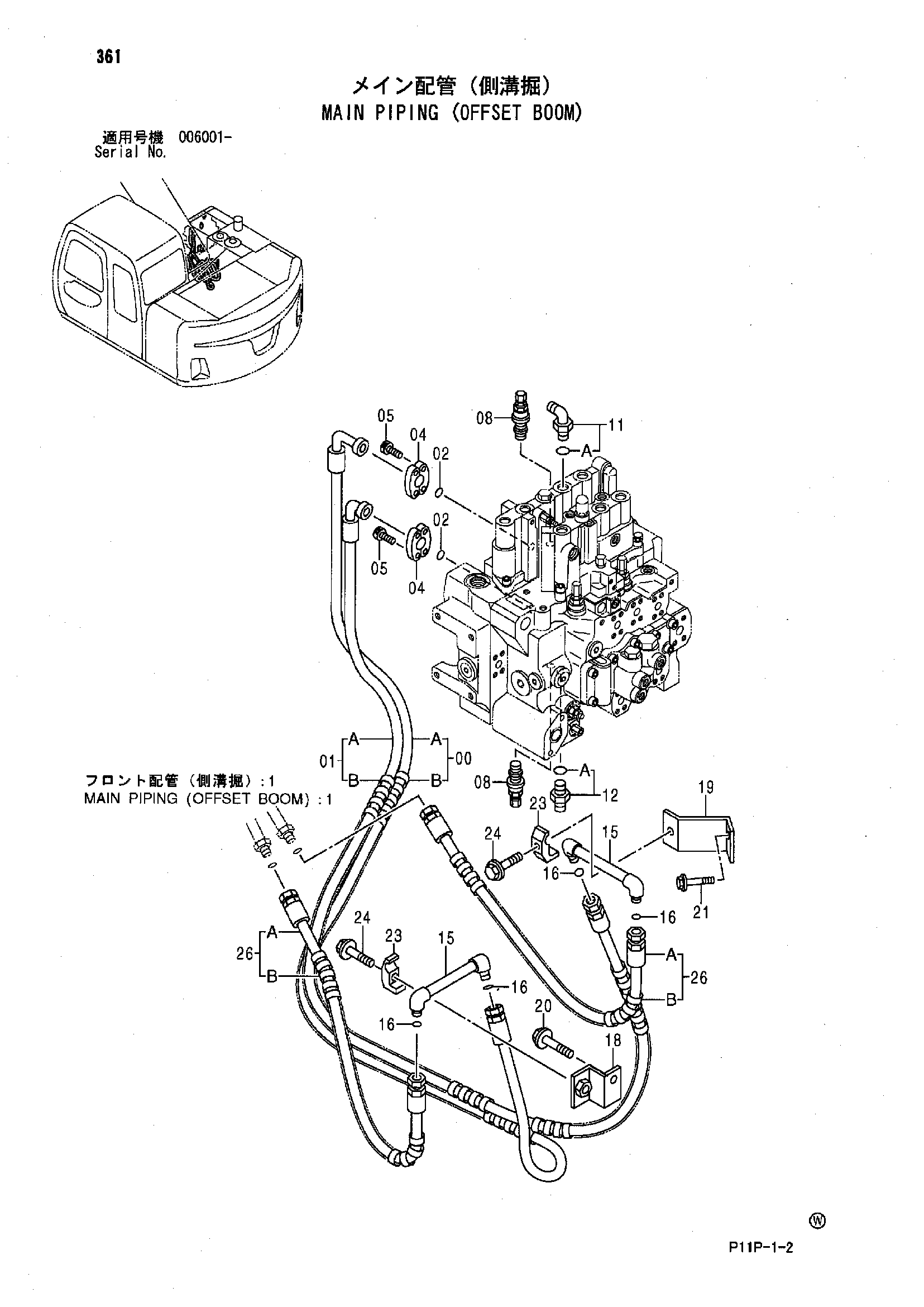

Основные гидролинии (смещаемый стрела) — HITACHI ZX125W
Заводская схема «Основные гидролинии (смещаемый стрела)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9185353 | Шланг в сборе | 1 |
| 00A | 4418111 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 1 |
| 01 | 9185354 | Шланг в сборе | 1 |
| 01A | 4418112 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 02 | 971489 | Уплотнительное кольцо | 2 |
| 04 | 986910 | Разъёмный фланец | 4 |
| 05 | J781030 | Болт с внутренним шестигранником | 8 |
| 08 | 0412207 | Клапан | 2 |
| 11 | 4208913 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200466 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9752434 | Трубка | 2 |
| 16 | 4138938 | Уплотнительное кольцо | 4 |
| 18 | 9752431 | Кронштейн | 1 |
| 19 | 9752432 | Кронштейн | 1 |
| 20 | J271265 | Болт с шайбой | 1 |
| 20A | J901265 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | J271255 | Болт с шайбой | 1 |
| 21A | J901255 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 4190125 | Хомут трубки | 2 |
| 24 | J271255 | Болт с шайбой | 2 |
| 24A | J901255 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 9185355 | Шланг в сборе | 2 |
| 26A | 4285805 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
