Пилотные гидролинии (A) — HITACHI ZX125US-E

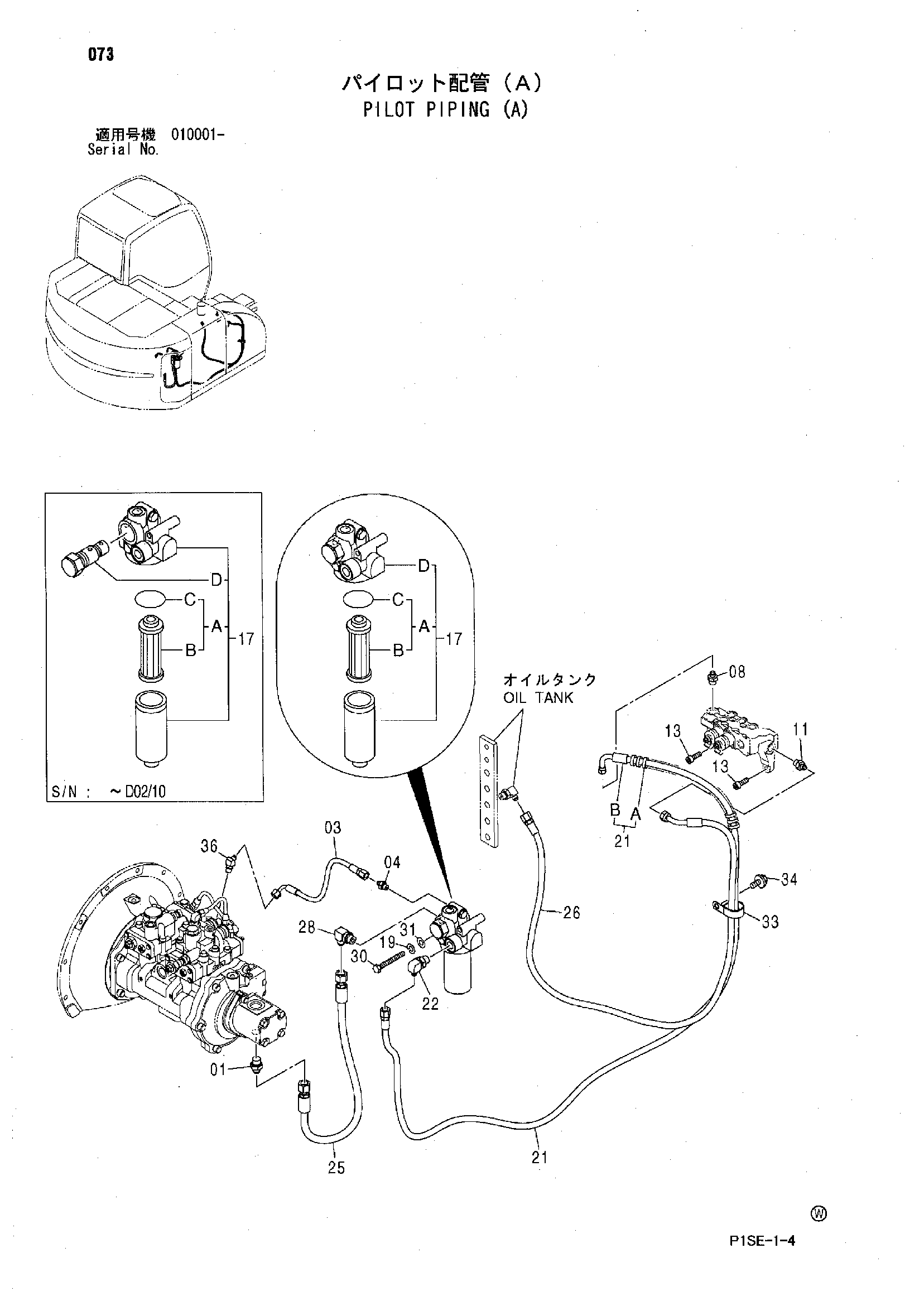

Заводская схема «Пилотные гидролинии (A)» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852144 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4436293 | Шланг | 1 |
| 04 | A852122 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | J781030 | Болт с внутренним шестигранником | 2 |
| 17 | 4408959 замена: 4611025 | Масляный фильтр | 1 |
| 17 | 4611025 | Масляный фильтр | 1 |
| 17A | 4370435 | Фильтрующий элемент | 1 |
| 17B | 4191301 | Фильтрующий элемент | 1 |
| 17C | A811060 | Уплотнительное кольцо | 1 |
| 17D | 4472430 | Предохранительный клапан | 1 |
| 17D | 4623245 | Головка | 1 |
| 19 | A590910 | Пружинная шайба | 2 |
| 21 | 4448748 замена: 9222928 | Шланг (PD) | 1 |
| 21 | 9222928 | Шланг в сборе | 1 |
| 21A | 4448748 | Шланг (PD) | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 22 | A852343 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4425095 | Шланг (PA) | 1 |
| 26 | 4452005 | Шланг (DS) | 1 |
| 28 | A852344 | Угловой штуцер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | J901002 | Болт | 2 |
| 31 | A590110 | Плоская шайба | 2 |
| 33 | 4190291 | Зажим | 1 |
| 34 | J011030 | Болт с шайбой | 1 |
| 34 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 36 | A852222 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
