Пилотный клапан хода — HITACHI ZX125US-E

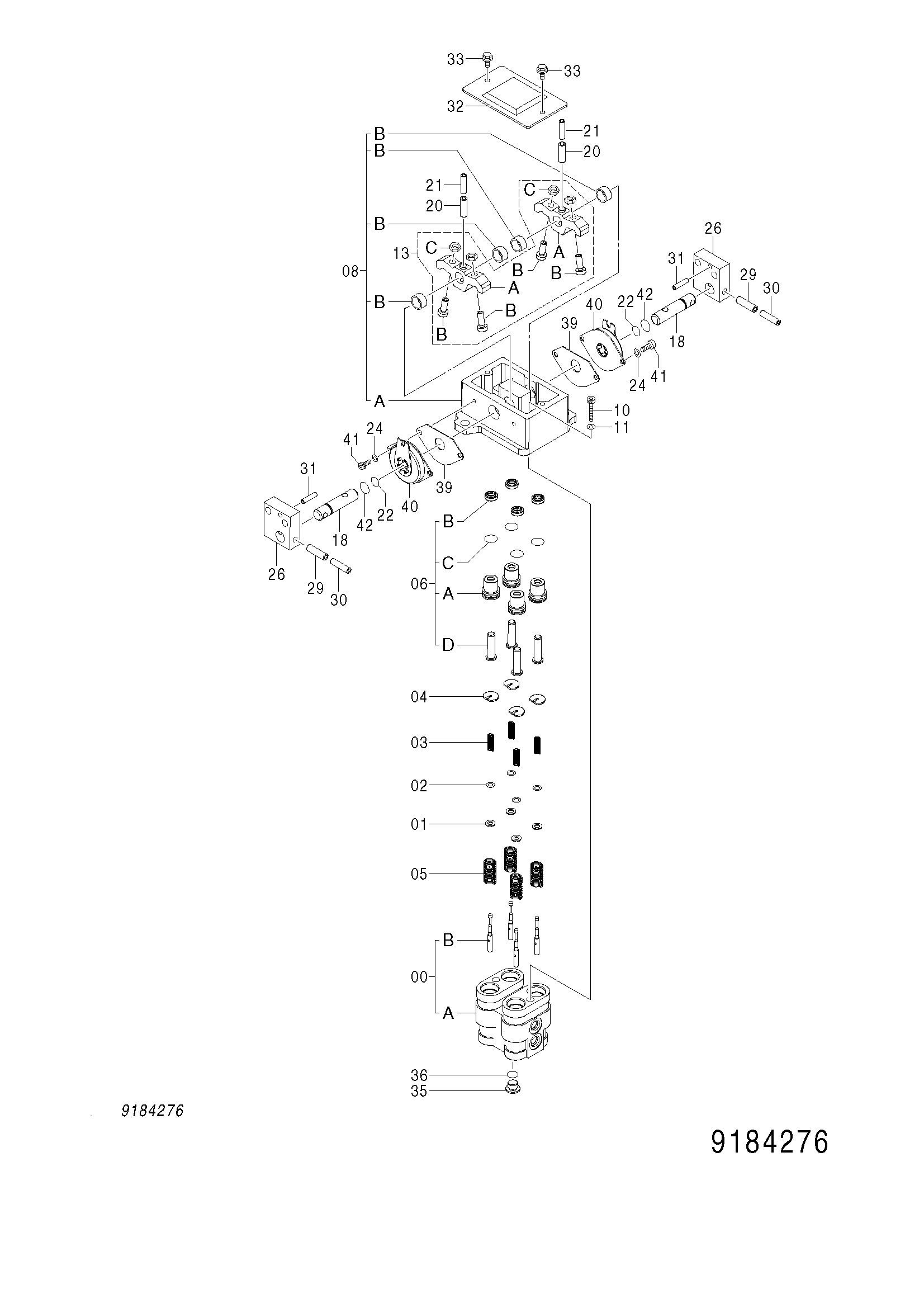

Заводская схема «Пилотный клапан хода» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	(9195307)	Пилотный клапан	1
	9184276 замена: 9195307	Пилотный клапан	1
00	8063718	Корпус в сборе	1
01	4319299	Проставка	4
02	4203411	Регулировочная шайба	12
03	4368629	Пружина сжатия	4
04	4364970	Направляющая пружины	4
05	4368630	Пружина сжатия	4
06	9151724	Пусхер в сборе	4
06A	3065877	Втулка	1
06B	4335047	Масляное уплотнение	1
06C	984338	Уплотнительное кольцо	1
06D	3072517	Толкатель	1
08	9184275	Держатель	1
08A	2044332	Держатель	1
08B	4437433	Втулка	4
10	J781030	Болт с внутренним шестигранником	2
11	A590910	Пружинная шайба	2
13	9199146	Кулачок в сборе	2
13A	3087264	Кулачок	1
13B	4425290	Винт регулировочный	2
13C	4122395	Гайка	2
18	4425305	Палец	2
20	4027427	Пружинный штифт	2
21	4213419	Пружинный штифт	2
22	4185600	Уплотнительное кольцо	2
24	A590906	Пружинная шайба	4
26	3087987	Кронштейн	2
29	4205318	Пружинный штифт	2
30	4205317	Пружинный штифт	2
31	4051262	Пружинный штифт	2
32	8077903	Крышка	1
33	J020614	Болт с шайбой	2
35	4208977	Пробка	1
36	964255	Уплотнительное кольцо	1
39	4437432	Сиденье резиновый	2
40	4428902	Амортизатор	2
41	J780612	Болт с внутренним шестигранником	4
42	4447067	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
