Дополнительный. шестерня насос трубопроводы — HITACHI ZX125US-E

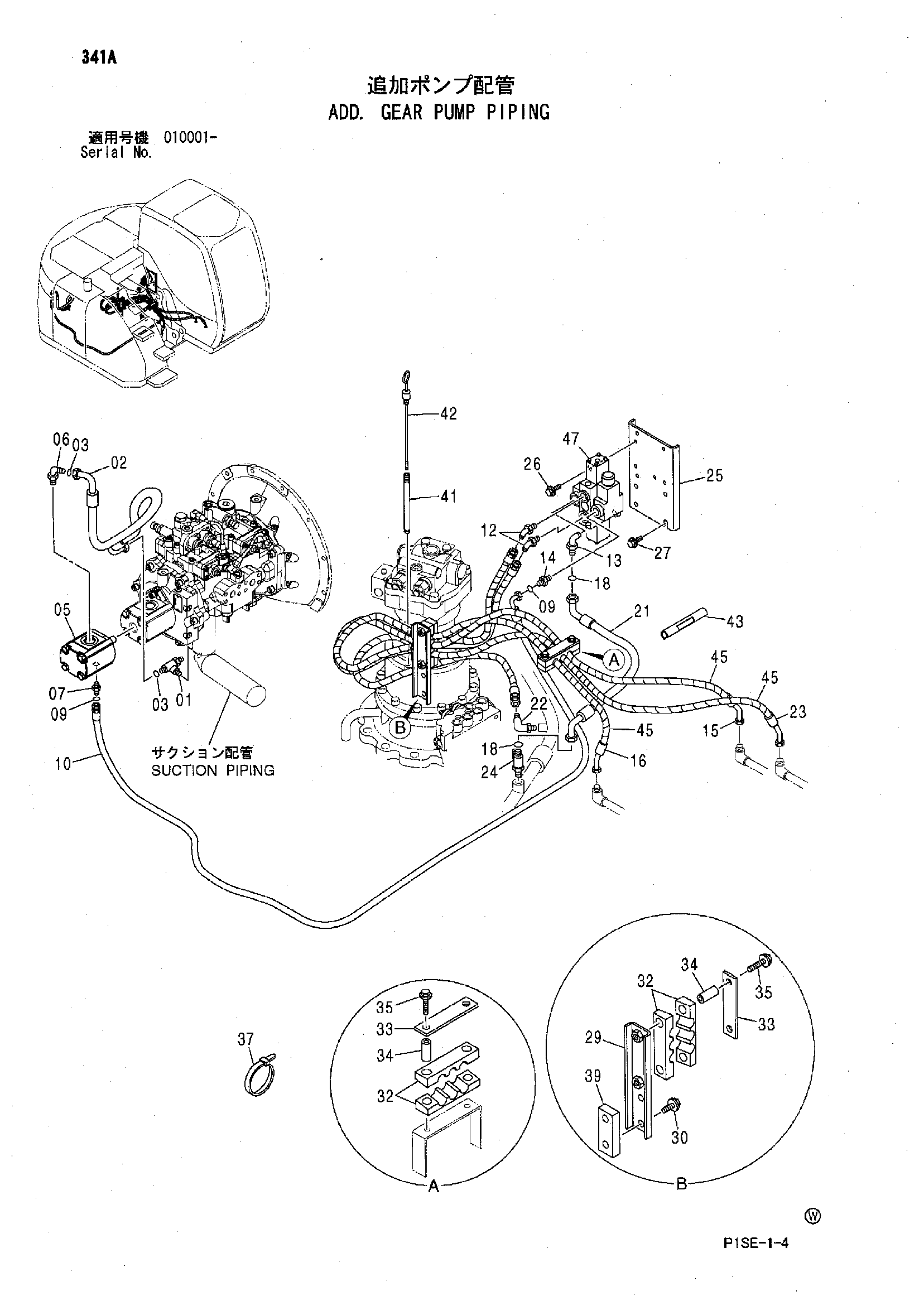

Заводская схема «Дополнительный. шестерня насос трубопроводы» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853566 | Тройник | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4451527 | Шланг | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | 9218031 | Шестерённый насос | 1 |
| 06 | A853366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A853144 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 10 | 4461497 | Шланг | 1 |
| 12 | A852243 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A853366 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A853144 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4387816 | Шланг | 1 |
| 16 | 4376778 | Шланг | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
| 21 | 4466688 | Шланг | 1 |
| 22 | A852333 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4387816 | Шланг | 1 |
| 24 | A853466 | Тройник | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 8083333 | Кронштейн | 1 |
| 26 | J011035 | Болт с шайбой | 3 |
| 26 | J271035 замена: J901035 | Болт с шайбой | 3 |
| 27 | J011025 | Болт с шайбой | 4 |
| 27 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 29 | 9756907 | Кронштейн | 1 |
| 30 | J011025 | Болт с шайбой | 2 |
| 30 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 32 | 4457241 | Хомут шланга | 4 |
| 33 | 4457242 | Пластина | 2 |
| 34 | 4457243 | Проставка | 4 |
| 35 | J011060 | Болт с шайбой | 4 |
| 35 | J271060 замена: J901060 | Болт с шайбой | 4 |
| 37 | 4055312 | Ленточный зажим | 5 |
| 39 | 4250467 | Седло винта | 1 |
| 41 | 4264452 | Трубка | 1 |
| 42 | 3074223 | Указатель уровня | 1 |
| 43 | 4466736 | Трубка | 1 |
| 45 | 4327293 | Защитный кожух | 11 |
| 47 | 4297173 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
