Крышка (2) — HITACHI ZX125US-E

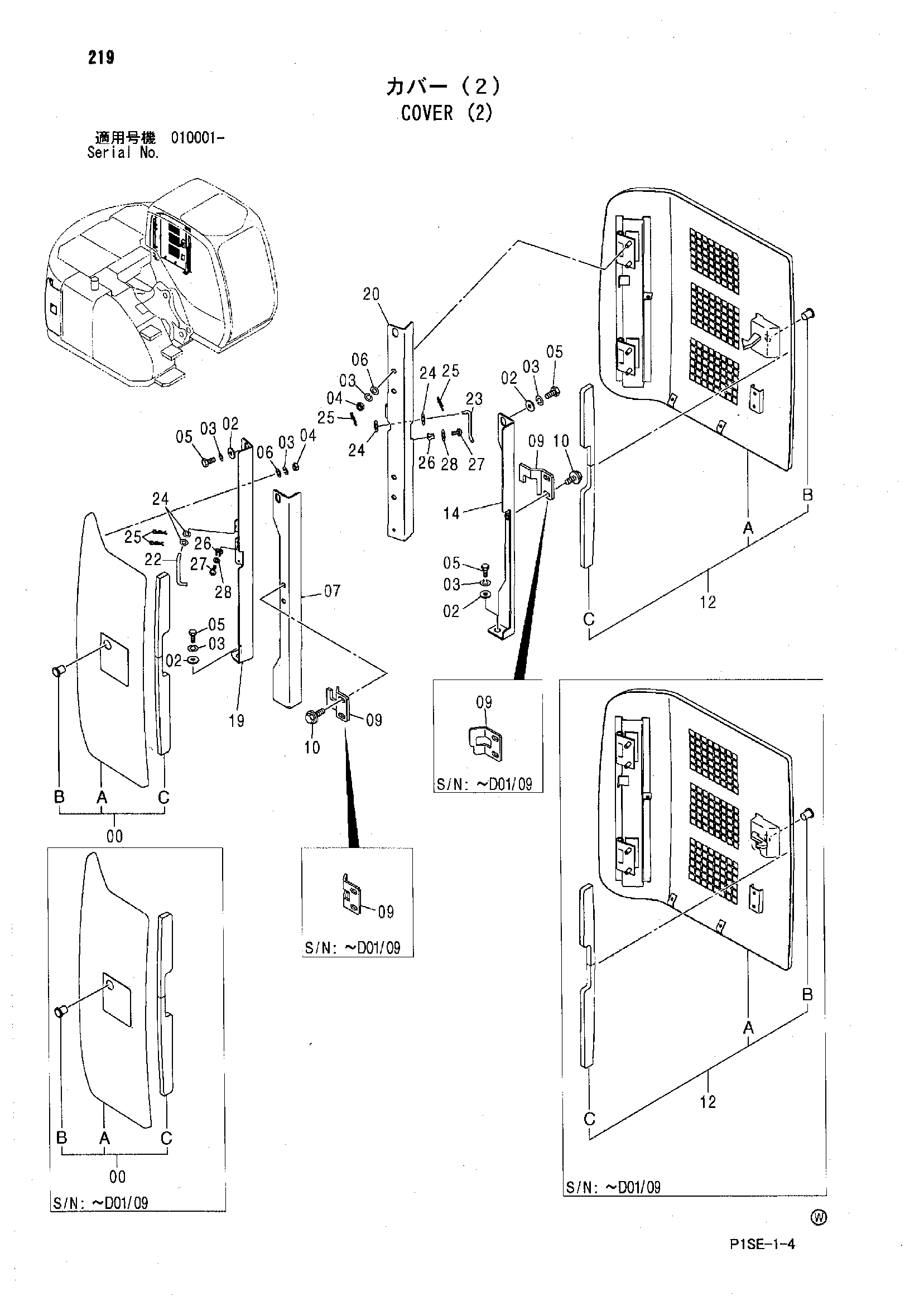

Заводская схема «Крышка (2)» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038512 замена: 7042472 | Дверь в сборе | 1 |
| 00 | 7042472 | Дверь в сборе | 1 |
| 00A | 6019201 | Дверь | 1 |
| 00A | 6020658 | Дверь | 1 |
| 00B | 4379989 | Гидроцилиндр. блокировка | 1 |
| 00C | 3089314 | Резиновая прокладка | 1 |
| 02 | J217083 | Шайба | 8 |
| 03 | A590910 | Пружинная шайба | 16 |
| 04 | J950010 | Гайка | 8 |
| 05 | J901030 | Болт | 8 |
| 06 | A590110 | Плоская шайба | 8 |
| 07 | 8080220 | Опора | 1 |
| 09 | 4437536 | Ограничитель | 2 |
| 09 | 4464839 | Ограничитель | 2 |
| 10 | J031030 | Болт с шайбой | 4 |
| 10 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 12 | 7038523 замена: 7042471 | Дверь в сборе | 1 |
| 12 | 7042471 | Дверь в сборе | 1 |
| 12A | 6019203 | Дверь | 1 |
| 12A | 6020657 | Дверь | 1 |
| 12B | 4379989 | Гидроцилиндр. блокировка | 1 |
| 12C | 3089314 | Резиновая прокладка | 1 |
| 14 | 8080233 | Опора | 1 |
| 19 | 8081891 | Кронштейн | 1 |
| 20 | 8082029 | Кронштейн | 1 |
| 22 | 4451169 | Стойка | 1 |
| 23 | 4451170 | Стойка | 1 |
| 24 | A590108 | Плоская шайба | 4 |
| 25 | 4022697 | Стопорный палец | 4 |
| 26 | 4330276 | Держатель | 2 |
| 27 | M430410 | Винт | 2 |
| 28 | A590104 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
