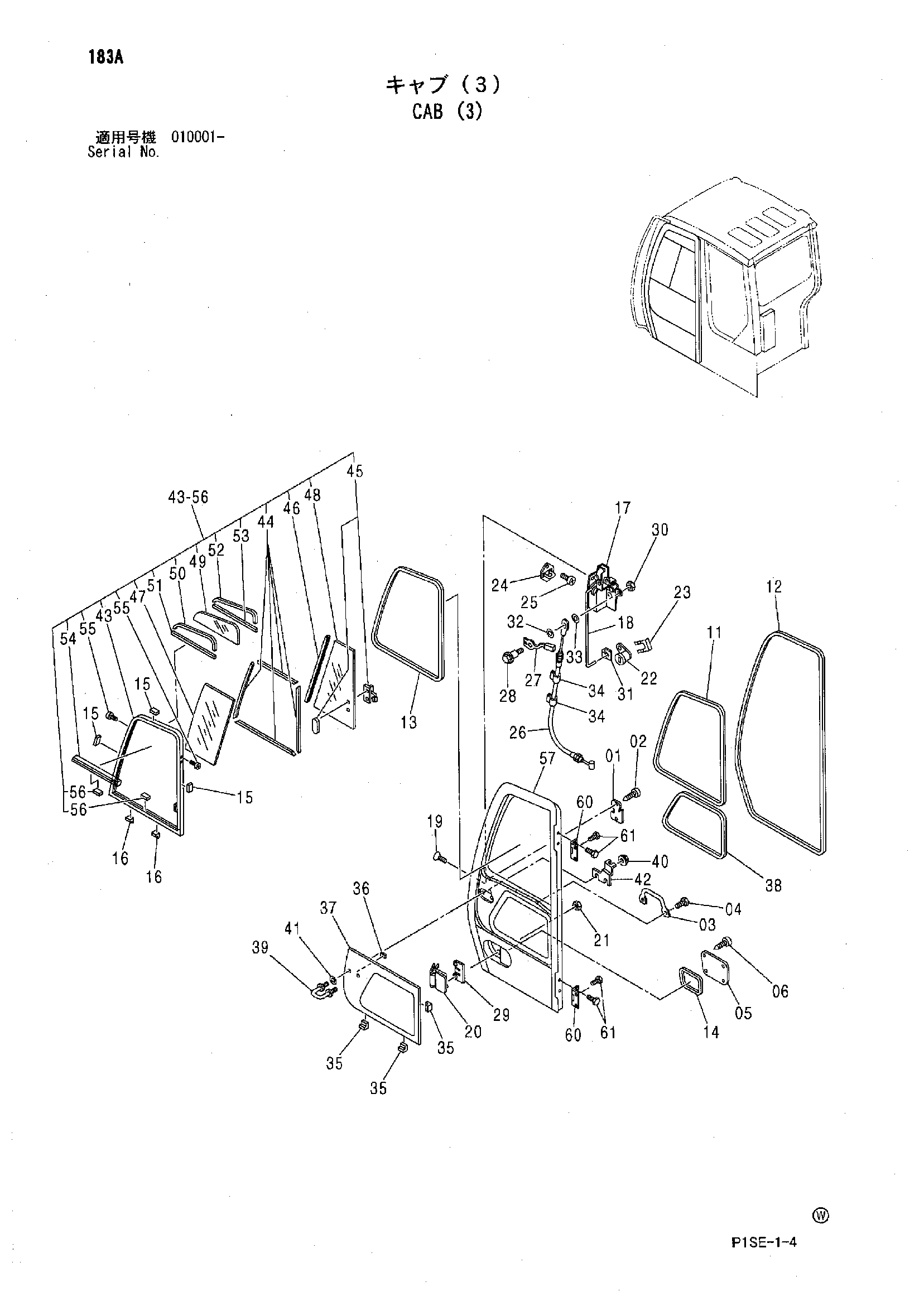

Кабина (3) — HITACHI ZX125US-E

Заводская схема «Кабина (3)» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4467205	Дверь в сборе	1
01	4463958	Крышка	1
02	4463959	Самонарезающий винт	2
03	4463960	Поручень	1
04	4463961	Болт	2
05	4463962	Крышка	1
06	4463959	Самонарезающий винт	4
11	4463965	Резиновая прокладка	1
12	4463966	Уплотнитель	1
13	4463963	Уплотнение	1
14	4463964	Уплотнение	1
15	4464227	Проставка	3
16	4464228	Проставка	2
17	4461933	Замок двери	1
18	4461934	Шток	1
19	4461935	Винт	3
20	4369645	Рукоятка наружный	1
21	4464245	Гайка	2
22	4362135	Замок двери	1
23	4372091	Зажим	1
24	4461937	Ответная планка	1
25	4461938	Винт	2
26	4461939	Провод	1
27	4461940	Рычаг	1
28	4461941 замена: 4601964	Болт фланец	1
28	4601964	Болт фланец	1
29	4461936	Крышка	1
30	4461943	Гайка	1
31	4461944	Держатель	1
32	4461945 замена: 4601965	Шайба	1
32	4601965	Проставка	1
33	4461946 замена: 4464787	Шайба	1
33	4464787	Плоская шайба	1
34	4461947	Лента	2
35	4458469	Проставка	3
36	4458470	Проставка	1
37	4457176	Стекло	1
38	4464236	Резиновая прокладка	1
39	4461956	Ответная планка	1
40	4461957	Гайка	2
41	4464338	Шайба	2
42	4464339	Кронштейн	1
43-56	4457172	Сасх в сборе	1
43	4466873	Рама	1
44	4466874	Рамка окна	1
45	4466875	Замок	1
46	4467438	Уплотнение	1
47	4457173	Стекло	1
48	4457174	Стекло	1
49	4457175	Стекло	1
50	4467439	Уплотнение	1
51	4467440	Уплотнение	1
52	4467441	Уплотнение	1
53	4467442	Уплотнение	1
54	4467443	Рама	1
55	4467444	Самонарезающий винт	4
56	4467445	Ограничитель	2
60	4467449	Петля	2
61	4467450	Болт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
