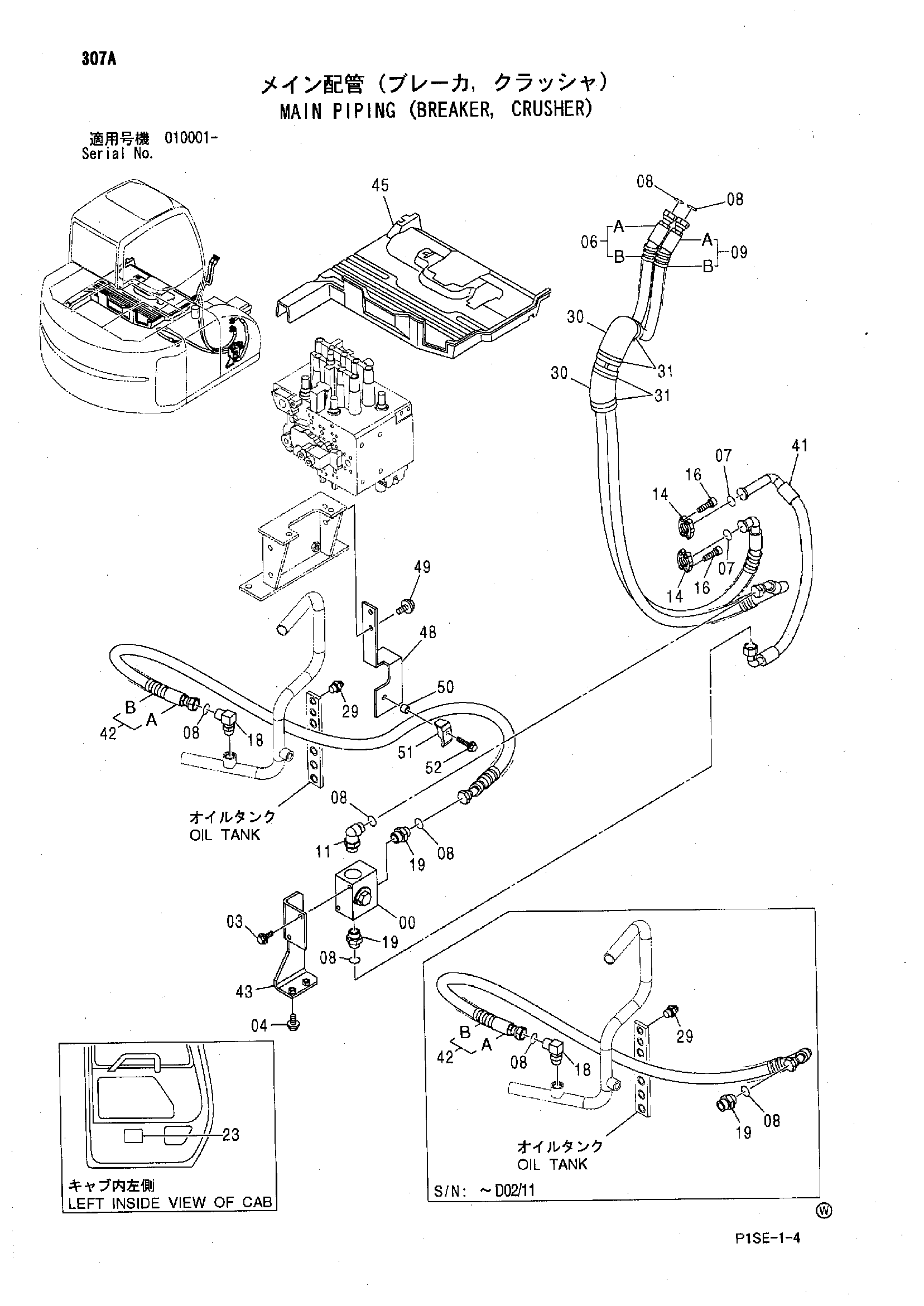

Основные гидролинии (гидромолот, гидроножницы) — HITACHI ZX125US-E

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4455599	Клапан селектор	1
03	J011230	Болт с шайбой	2
03	J271230 замена: J901230	Болт с шайбой	2
04	J011235	Болт с шайбой	2
04	J271235 замена: J901235	Болт с шайбой	2
06	9206961	Шланг в сборе	1
06A	4463135	Шланг (A7)	1
06B	4327294	Защитный кожух	4
06	9237884	Шланг в сборе	1
06A	4618277	Шланг (A7)	1
06B	4327294	Защитный кожух	4
07	971489	Уплотнительное кольцо	2
08	4187308	Уплотнительное кольцо	6
09	9206960	Шланг в сборе	1
09A	4463134	Шланг (A)	1
09B	4327294	Защитный кожух	5
09	9237883	Шланг в сборе	1
09A	4618276	Шланг (A)	1
09B	4327294	Защитный кожух	5
11	A853386	Угловой штуцер	1
11A	4506429	Уплотнительное кольцо	1
14	986910	Разъёмный фланец	4
16	J781030	Болт с внутренним шестигранником	8
18	A853366	Угловой штуцер	1
18A	4506424	Уплотнительное кольцо	1
19	A853186	Адаптер	2
19A	4506429	Уплотнительное кольцо	1
23	4245076	Информационная табличка	1
23	3100948	Информационная табличка	1
29	A852122	Адаптер	1
29A	957366	Уплотнительное кольцо	1
30	4219918	Резиновая втулка	2
31	4121859	Ленточный зажим	4
41	4461963	Шланг (B7)	1
42	9237251	Шланг в сборе	1
42A	4461966	Шланг (C)	1
42B	4327294	Защитный кожух	7
43	8085618	Кронштейн	1
45	3093065	Коврик пола	1
48	8094492	Кронштейн	1
49	J011030	Болт с шайбой	2
49	J271030 замена: J901030	Болт с шайбой	2
50	4613622	Проставка	1
51	4190127	Хомут трубки	1
52	J011270	Болт с шайбой	1
52	J271270 замена: J901270	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
