Крышка (5) — HITACHI ZX125US-E

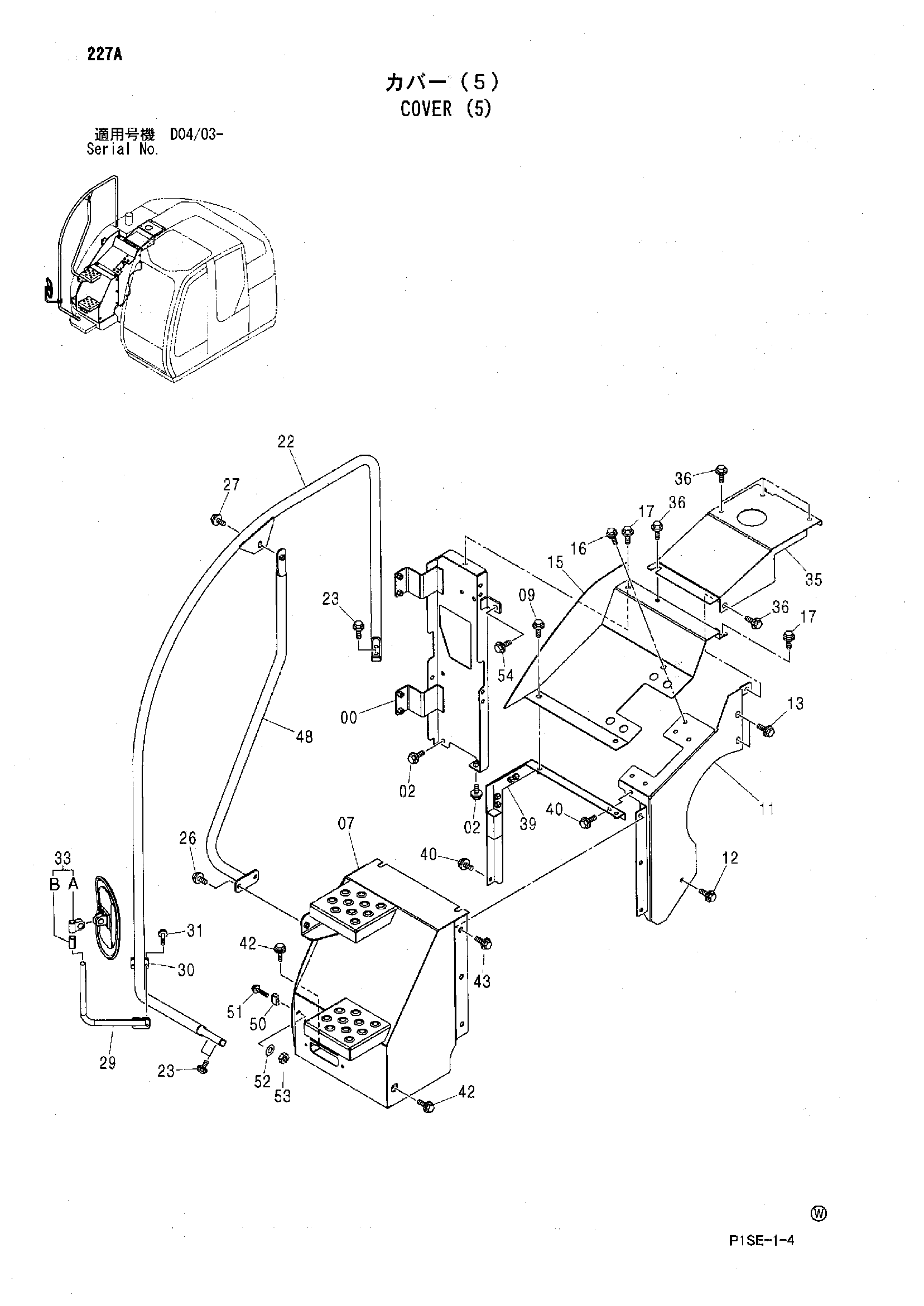

Заводская схема «Крышка (5)» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7041723 | Опора | 1 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 07 | 6020733 | Крышка | 1 |
| 09 | J281030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 11 | 7045904 | Крышка | 1 |
| 12 | J271035 | Болт с шайбой | 1 |
| 12A | J901035 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J281030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 15 | 7045902 | Крышка | 1 |
| 16 | J271030 | Болт с шайбой | 1 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J281030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 22 | 7038983 | Стойка | 1 |
| 23 | J271240 | Болт с шайбой | 4 |
| 23A | J901240 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | J271030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J281030 | Болт с шайбой | 1 |
| 27A | J901030 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 29 | 8077521 | Стойка | 1 |
| 30 | 4425481 | Хомут | 1 |
| 31 | J260855 | Болт с шайбой | 2 |
| 31A | J900855 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 33 | 4416704 | Зеркало | 1 |
| 33A | 4460536 | Держатель | 1 |
| 33B | 4460582 | Манжета | 1 |
| 35 | 7047108 | Крышка | 1 |
| 36 | J281030 | Болт с шайбой | 5 |
| 36A | J901030 | Болт | 1 |
| 36B | 4486055 | Шайба | 1 |
| 39 | 7041416 | Опора | 1 |
| 40 | J271030 | Болт с шайбой | 2 |
| 40A | J901030 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | J271030 | Болт с шайбой | 2 |
| 42A | J901030 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | J281030 | Болт с шайбой | 3 |
| 43A | J901030 | Болт | 1 |
| 43B | 4486055 | Шайба | 1 |
| 48 | 8083426 | Стойка | 1 |
| 50 | 4424157 | Ограничитель | 1 |
| 51 | J260640 | Болт с шайбой | 1 |
| 51A | J900640 | Болт | 1 |
| 51B | A590106 | Плоская шайба | 1 |
| 52 | A590106 | Плоская шайба | 1 |
| 53 | M500605 | Гайка | 1 |
| 54 | J271020 | Болт с шайбой | 1 |
| 54A | J921020 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
