Пилотные гидролинии (G) — HITACHI ZX125US-E

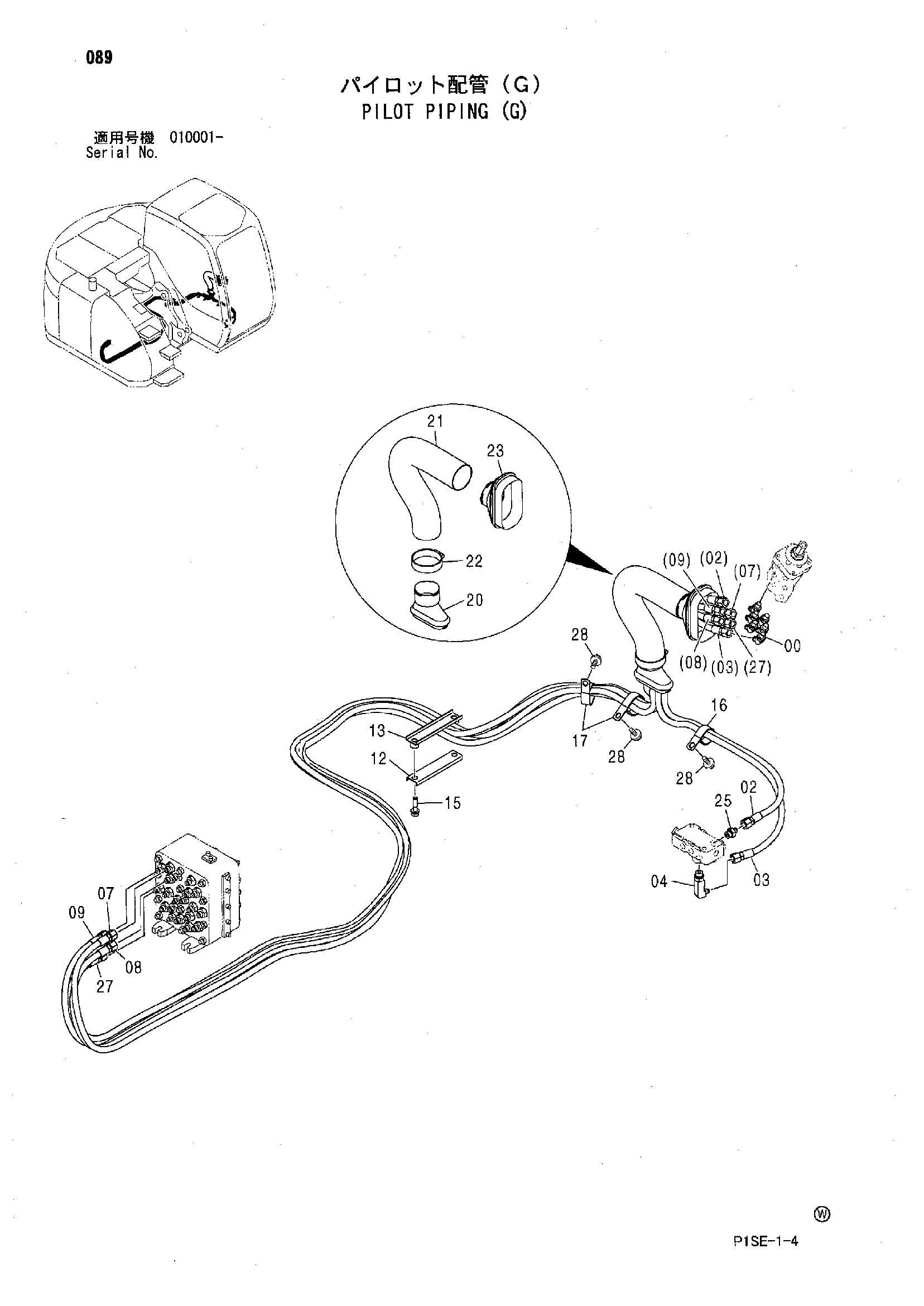

Заводская схема «Пилотные гидролинии (G)» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4437095 | Пластиковый шланг (P2) | 1 |
| 03 | 4437096 | Пластиковый шланг (T5) | 1 |
| 04 | 4277650 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4436312 | Шланг (C) | 1 |
| 08 | 4436313 | Шланг (D) | 1 |
| 09 | 4436314 | Шланг (E) | 1 |
| 12 | 4412666 | Хомут шланга | 1 |
| 13 | 9751787 | Хомут шланга | 1 |
| 15 | J021045 | Болт с шайбой | 2 |
| 15 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 16 | 4190291 | Зажим | 1 |
| 17 | 4190265 | Зажим | 2 |
| 20 | 2046296 | Втулка | 1 |
| 21 | 4351175 | Шланг | 1 |
| 22 | 4351774 | Хомут провод | 1 |
| 23 | 2045998 | Резиновая втулка | 1 |
| 25 | 4261938 | Фильтр | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4448918 | Шланг (F) | 1 |
| 28 | J011020 | Болт с шайбой | 3 |
| 28 | J271020 замена: J901020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
