Пилотные гидролинии (отвал)(3) — HITACHI ZX125US-E

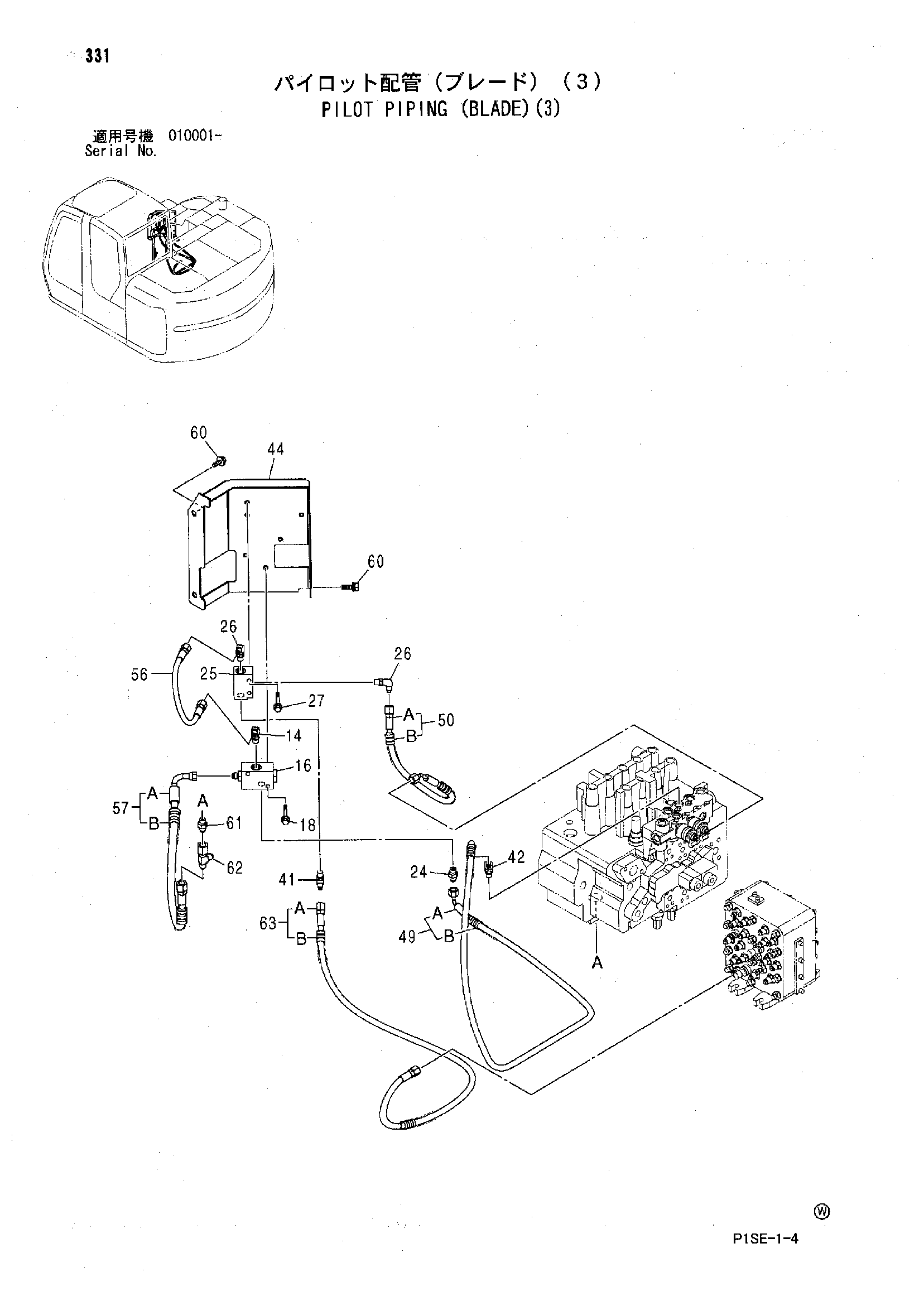

Заводская схема «Пилотные гидролинии (отвал)(3)» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4337928 | Клапан | 1 |
| 18 | J020850 | Болт с шайбой | 2 |
| 18 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 24 | A852122 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4203447 | Челночный клапан | 2 |
| 26 | A852322 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | J020850 | Болт с шайбой | 2 |
| 27 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 41 | A852222 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A852222 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 8083432 | Опора | 1 |
| 49 | 9201408 | Шланг в сборе | 1 |
| 49A | 4451128 | Шланг | 1 |
| 49B | 4327293 | Защитный кожух | 3 |
| 50 | 9201410 | Шланг в сборе | 1 |
| 50A | 4451133 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 1 |
| 56 | 4379168 | Шланг | 1 |
| 57 | 9201407 | Шланг в сборе | 1 |
| 57A | 4451924 | Шланг | 1 |
| 57B | 4327293 | Защитный кожух | 1 |
| 60 | J021030 | Болт с шайбой | 3 |
| 60 | J271030 замена: J901030 | Болт с шайбой | 3 |
| 61 | A852123 | Адаптер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4246672 | Соединительный штуцер | 1 |
| 63 | 9207016 | Шланг в сборе | 1 |
| 63A | 4463198 | Шланг | 1 |
| 63B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
