Основные гидролинии (4) — HITACHI ZX125US-E

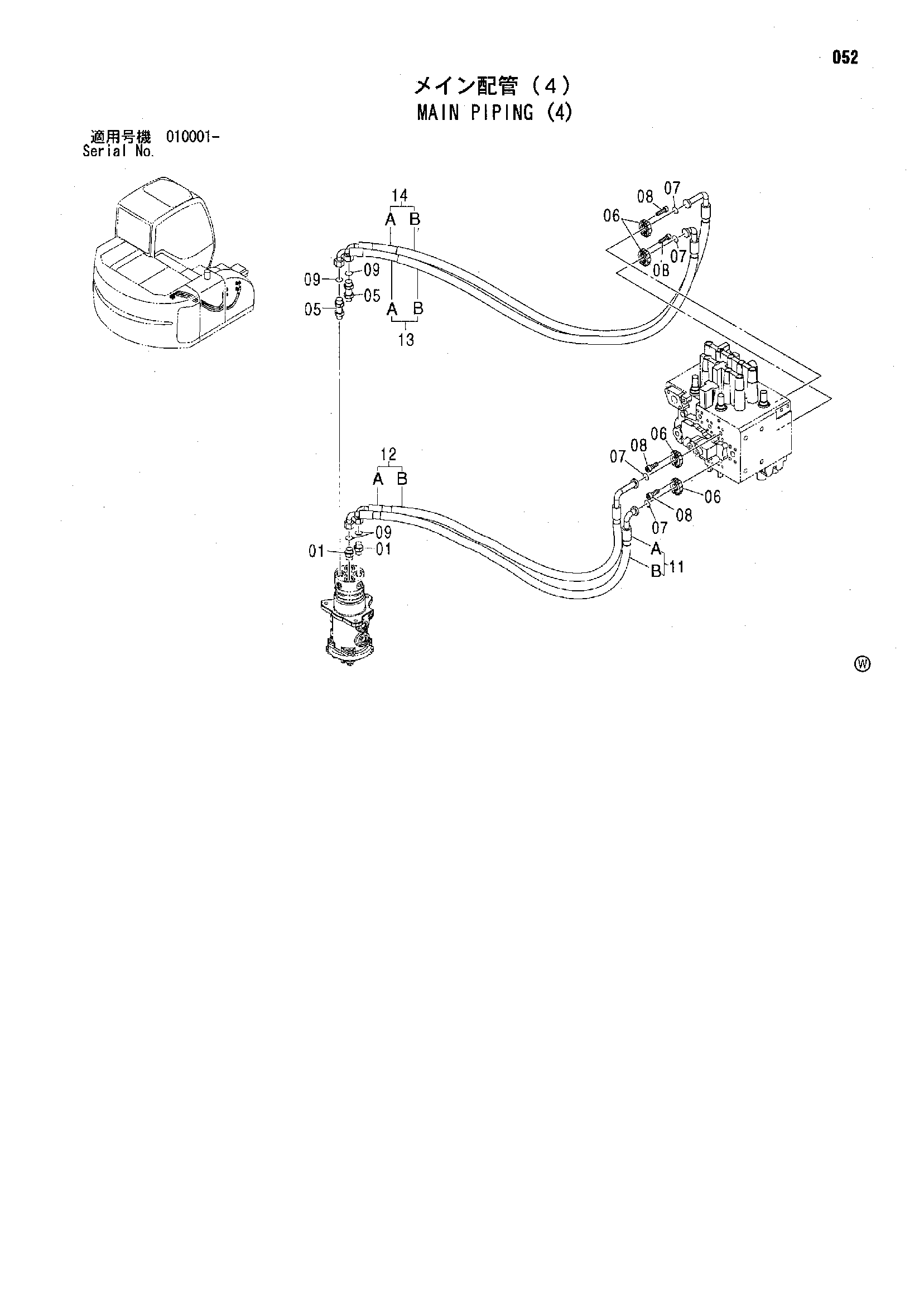

Заводская схема «Основные гидролинии (4)» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853144 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4199247 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4510173 | Разъёмный фланец | 8 |
| 07 | 4510167 | Уплотнительное кольцо | 4 |
| 08 | J780825 | Болт с внутренним шестигранником | 16 |
| 09 | 4138938 | Уплотнительное кольцо | 4 |
| 11 | 9197717 | Шланг в сборе | 1 |
| 11A | 4448839 | Шланг (2) | 1 |
| 11B | 4327294 | Защитный кожух | 3 |
| 12 | 9197718 | Шланг в сборе | 1 |
| 12A | 4437779 | Шланг (1) | 1 |
| 12B | 4327294 | Защитный кожух | 3 |
| 13 | 9197719 | Шланг в сборе | 1 |
| 13A | 4448849 | Шланг (4) | 1 |
| 13B | 4327294 | Защитный кожух | 3 |
| 14 | 9197720 | Шланг в сборе | 1 |
| 14A | 4448851 | Шланг (3) | 1 |
| 14B | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
