Пилотные гидролинии (D-2) — HITACHI ZX125US-E

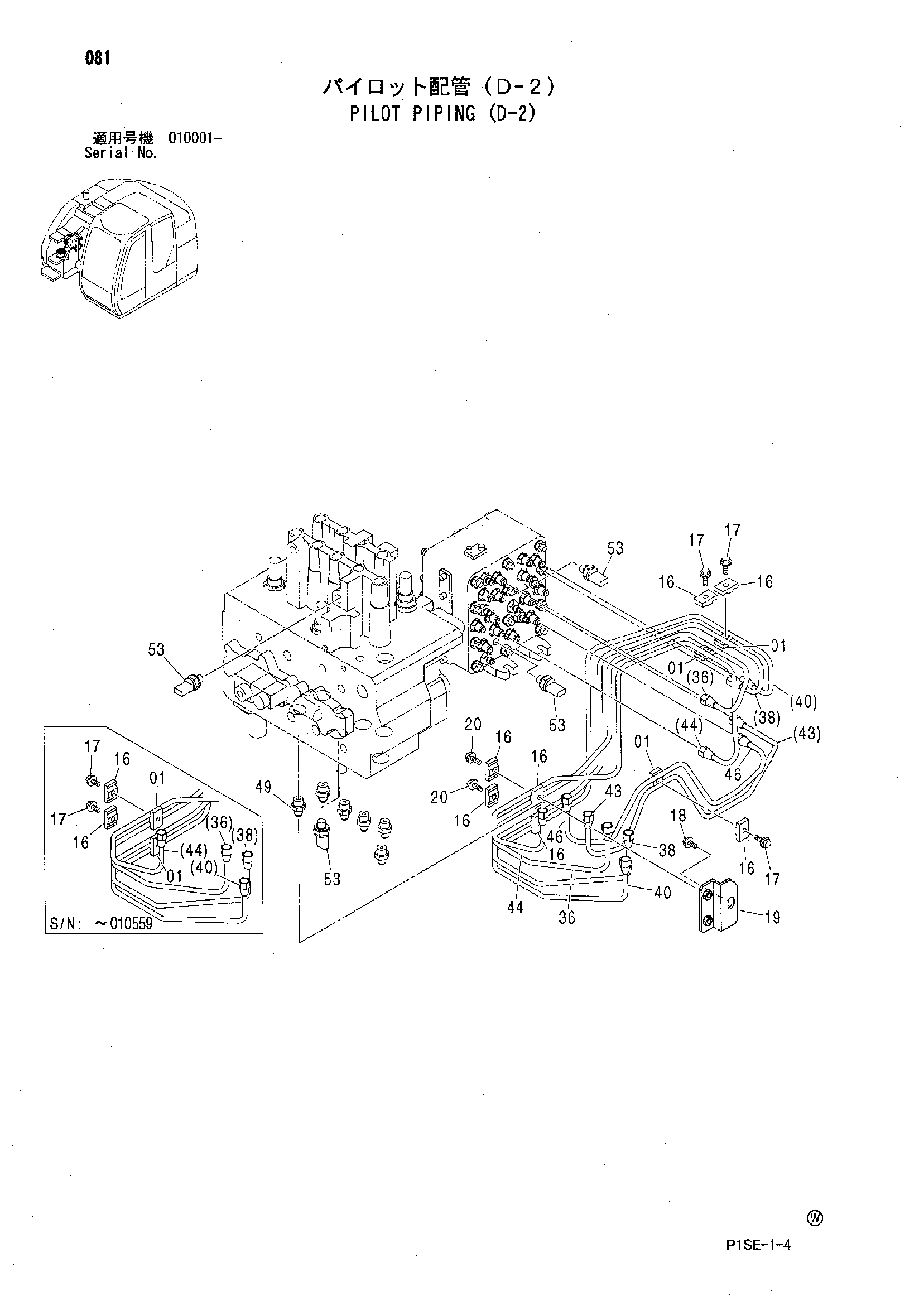

Заводская схема «Пилотные гидролинии (D-2)» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9735305 | Хомут | 5 |
| 01 | 9735305 | Хомут | 3 |
| 16 | 9735306 | Хомут | 5 |
| 16 | 9735306 | Хомут | 7 |
| 17 | J010825 | Болт с шайбой | 5 |
| 17 | J010825 | Болт с шайбой | 3 |
| 17 | J260825 замена: J900825 | Болт с шайбой | 3 |
| 18 | J021030 | Болт с шайбой | 1 |
| 18 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 19 | 9759883 | Блаккет | 1 |
| 20 | J010835 | Болт с шайбой | 2 |
| 20 | J260835 замена: J900835 | Болт с шайбой | 2 |
| 36 | 3091816 | Трубка | 1 |
| 38 | 3091818 | Трубка | 1 |
| 40 | 3091820 | Трубка | 1 |
| 43 | 3091823 | Трубка | 1 |
| 44 | 3091824 | Трубка | 1 |
| 46 | 3091826 | Трубка | 1 |
| 49 | 4255305 | Штуцер трубки | 6 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4436535 | Датчик давления | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
