2 Ходовой многофункциональный рычаг трубопроводы — HITACHI ZX125US-E

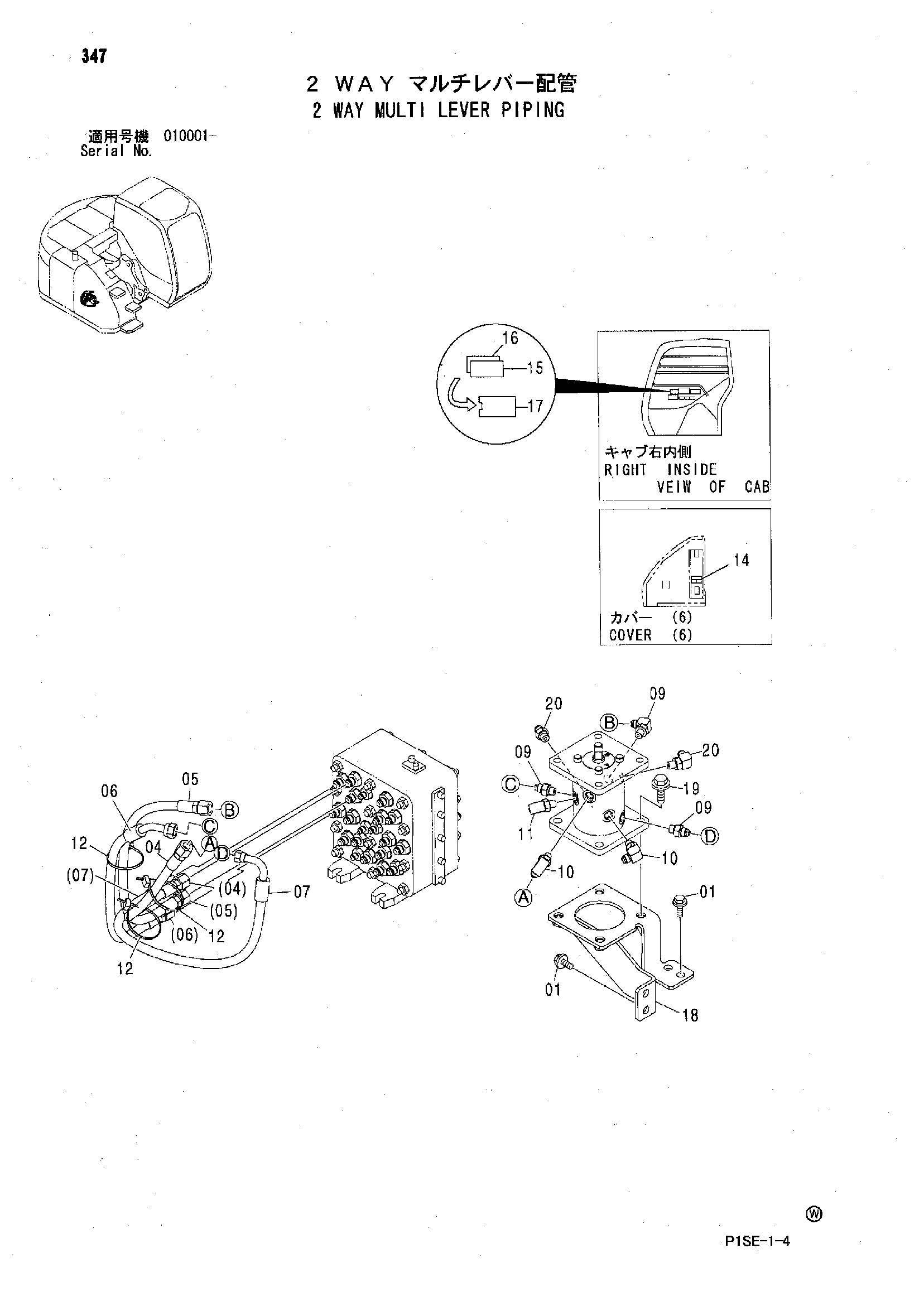

Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021035 | Болт с шайбой | 4 |
| 01 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 04 | 4451086 | Шланг (1, C) | 1 |
| 05 | 4461306 | Шланг (2, D) | 1 |
| 06 | 4461202 | Шланг (3, F) | 1 |
| 07 | 4451104 | Шланг (4, E) | 1 |
| 09 | A852123 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852323 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852223 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4055312 | Ленточный зажим | 3 |
| 14 | 3085452 | Информационная табличка | 1 |
| 15 | 4419224 | Пластина | 1 |
| 16 | 4419223 | Пластина | 1 |
| 17 | 4260602 | Корпус | 1 |
| 18 | 7041166 | Кронштейн | 1 |
| 19 | J021240 | Болт с шайбой | 4 |
| 19 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 20 | 4278442 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
