Крышка двигателя — HITACHI ZX125US-E

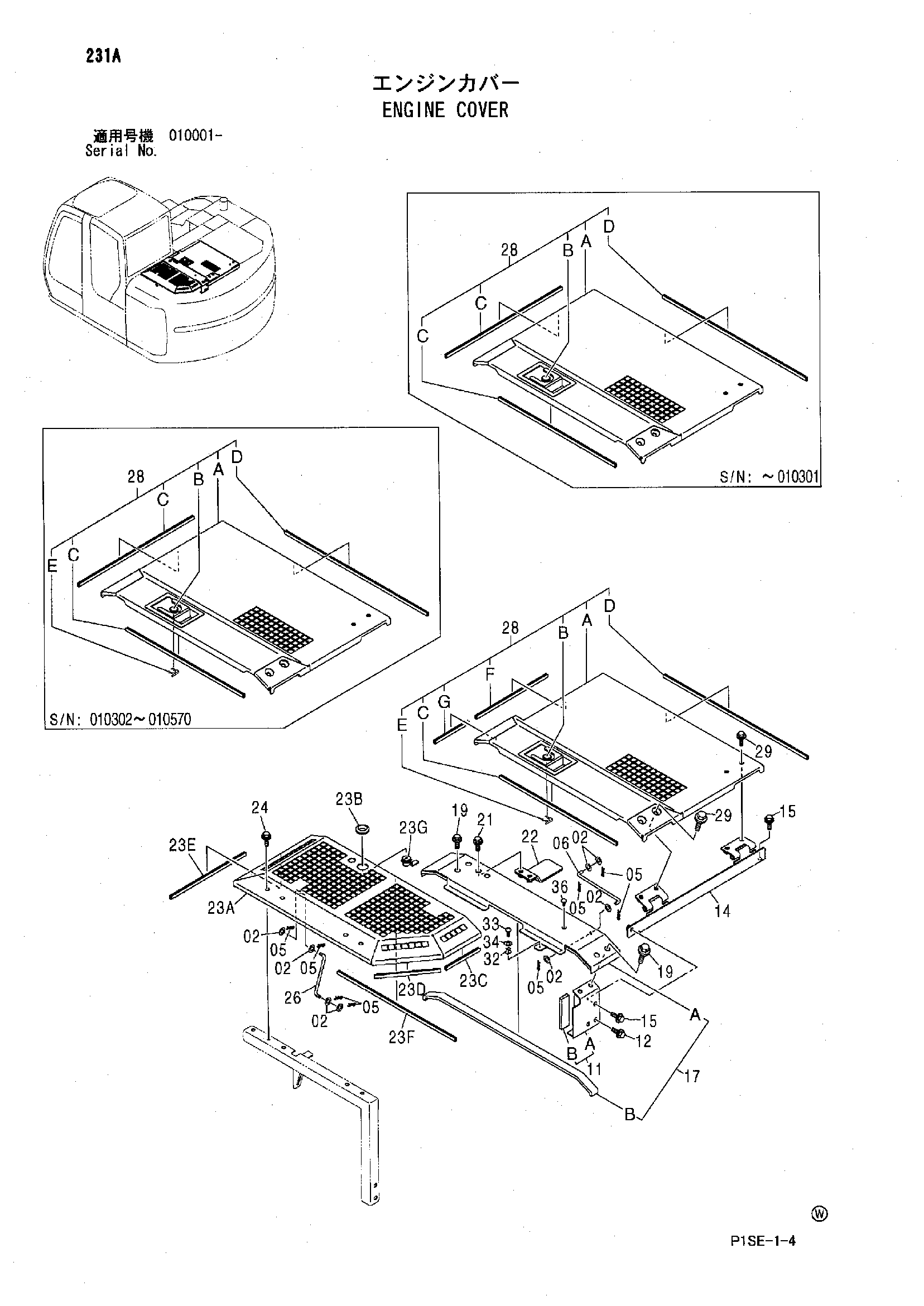

Заводская схема «Крышка двигателя» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A590110 | Плоская шайба | 8 |
| 05 | 4022697 | Стопорный палец | 8 |
| 06 | 4455208 | Стойка | 1 |
| 11 | 8083301 | Опора в сборе | 1 |
| 11A | 8083302 | Опора | 1 |
| 11B | 4450754 | Резиновая прокладка | 1 |
| 12 | J021045 | Болт с шайбой | 2 |
| 12 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 14 | 8083316 | Опора | 1 |
| 15 | J021030 | Болт с шайбой | 2 |
| 15 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 17 | 8083303 | Крышка в сборе | 1 |
| 17A | 7040024 | Крышка | 1 |
| 17B | 4450759 | Резиновая прокладка | 1 |
| 19 | J031030 | Болт с шайбой | 4 |
| 19 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 21 | J031030 | Болт с шайбой | 2 |
| 21 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 22 | 9756652 | Ограничитель | 1 |
| 23A-G | 8083304 | Крышка в сборе | 1 |
| 23A | 7040022 | Крышка | 1 |
| 23B | 94-2810 | Резиновая втулка | 1 |
| 23C | 4450859 | Уплотнительная окантовка | 1 |
| 23D | 4450860 | Уплотнительная окантовка | 1 |
| 23E | 4450861 | Уплотнительная окантовка | 1 |
| 23F | 4450862 | Уплотнительная окантовка | 1 |
| 23G | 4361458 | Замок | 1 |
| 24 | J021030 | Болт с шайбой | 4 |
| 24 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 26 | 4450669 | Стойка | 1 |
| 28 | 7040042 | Крышка в сборе | 1 |
| 28A | 7040041 | Крышка | 1 |
| 28B | 4379504 | Гидроцилиндр. блокировка | 1 |
| 28B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 28C | 4450862 | Уплотнительная окантовка | 2 |
| 28D | 4450864 | Уплотнительная окантовка | 1 |
| 28E | 4461342 | Зажим | 1 |
| 28 | 7041825 | Крышка в сборе | 1 |
| 28A | 7041826 | Крышка | 1 |
| 28B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 28C | 4450862 | Уплотнительная окантовка | 1 |
| 28D | 4450864 | Уплотнительная окантовка | 1 |
| 28E | 4461342 | Зажим | 1 |
| 28F | 4450861 | Уплотнительная окантовка | 1 |
| 28G | 4450859 | Уплотнительная окантовка | 1 |
| 29 | J021030 | Болт с шайбой | 4 |
| 29 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 32 | 4330276 | Держатель | 1 |
| 33 | M430410 | Винт | 1 |
| 34 | A590104 | Плоская шайба | 1 |
| 36 | 4280359 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
