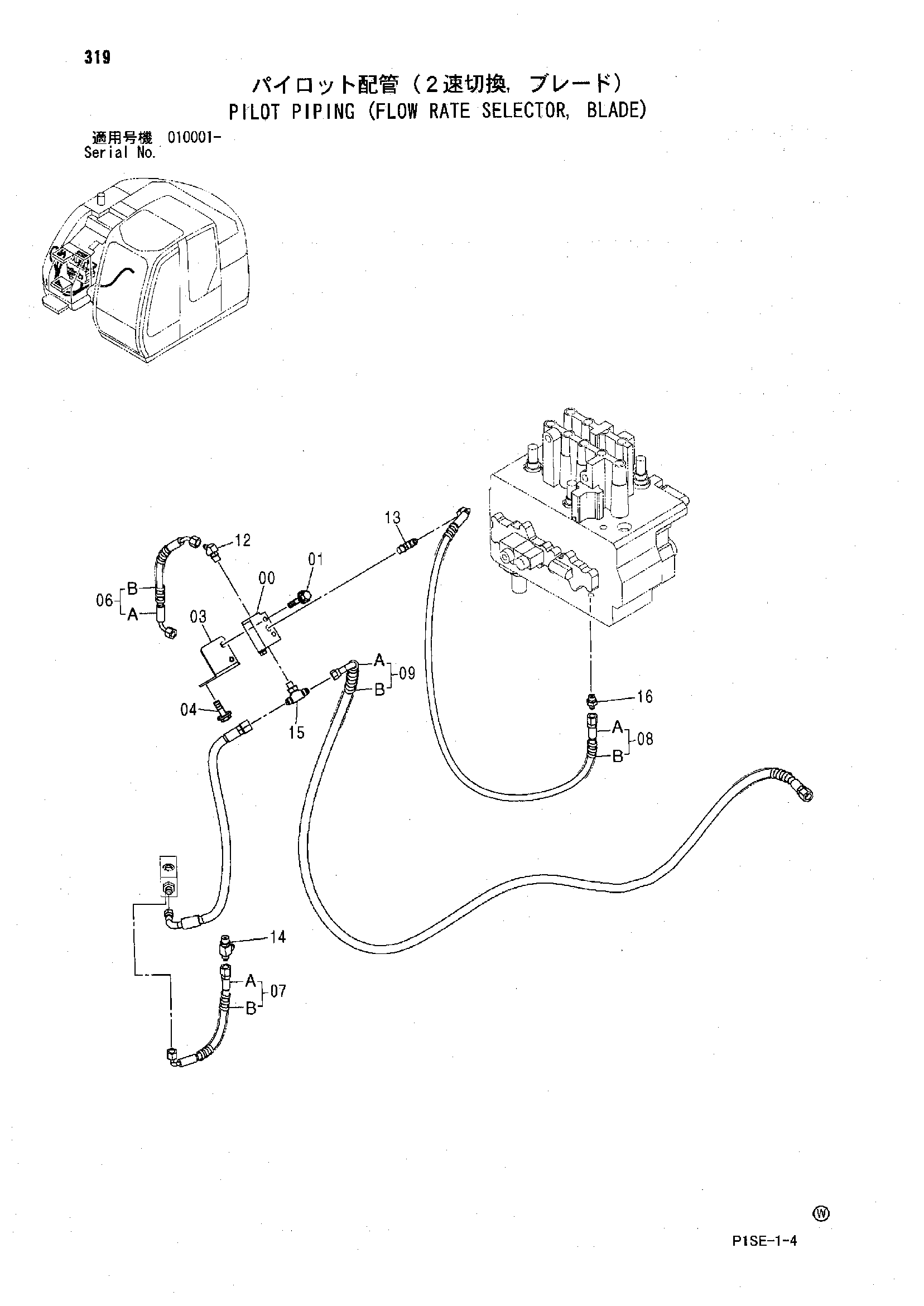

Пилотные гидролинии (поток производительность селектор, отвал) — HITACHI ZX125US-E
Заводская схема «Пилотные гидролинии (поток производительность селектор, отвал)» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203447 | Челночный клапан | 1 |
| 01 | J020850 | Болт с шайбой | 2 |
| 01 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 03 | 9757059 | Кронштейн | 1 |
| 04 | J020825 | Болт с шайбой | 2 |
| 04 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 06 | 9205728 | Шланг в сборе | 1 |
| 06A | 4460952 | Шланг | 1 |
| 06B | 4449646 | Защитный кожух | 1 |
| 07 | 9205729 | Шланг в сборе | 1 |
| 07A | 4442325 | Шланг | 1 |
| 07B | 4449646 | Защитный кожух | 1 |
| 08 | 9205730 | Шланг в сборе | 1 |
| 08A | 4461061 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 2 |
| 09 | 9205731 | Шланг в сборе | 1 |
| 09A | 4461057 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 3 |
| 10 | 9205732 | Шланг в сборе | 1 |
| 10A | 4457503 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 1 |
| 12 | A852222 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852422 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852523 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852122 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
