Отопитель трубопроводы — HITACHI ZX125US-E

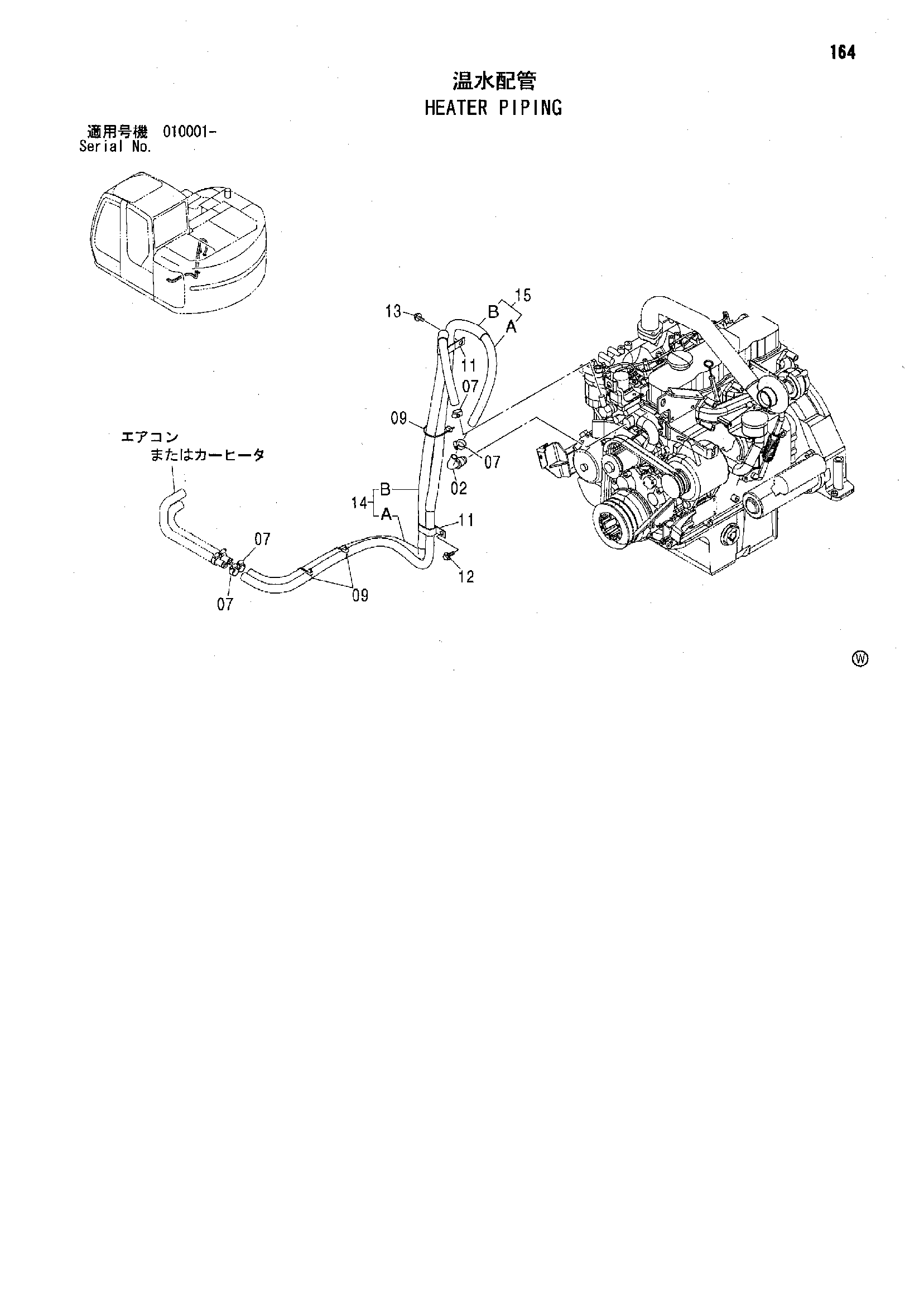

Заводская схема «Отопитель трубопроводы» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9745899 | Соединение трубка | 1 |
| 07 | 4514699 | Хомут шланга | 4 |
| 09 | 4055312 | Ленточный зажим | 3 |
| 11 | 4192034 | Зажим | 2 |
| 12 | J011025 | Болт с шайбой | 1 |
| 12 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 13 | J020816 | Болт с шайбой | 2 |
| 13 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 14 | 9199704 | Водяной шланг в сборе | 1 |
| 14A | 4439340 | Водяной шланг | 1 |
| 14B | 4320661 | Защитный кожух | 2 |
| 15 | 9199705 | Водяной шланг в сборе | 1 |
| 15A | 4439346 | Водяной шланг | 1 |
| 15B | 4320661 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
