Управление педаль (гидромолот, гидроножницы) — HITACHI ZX125US-E

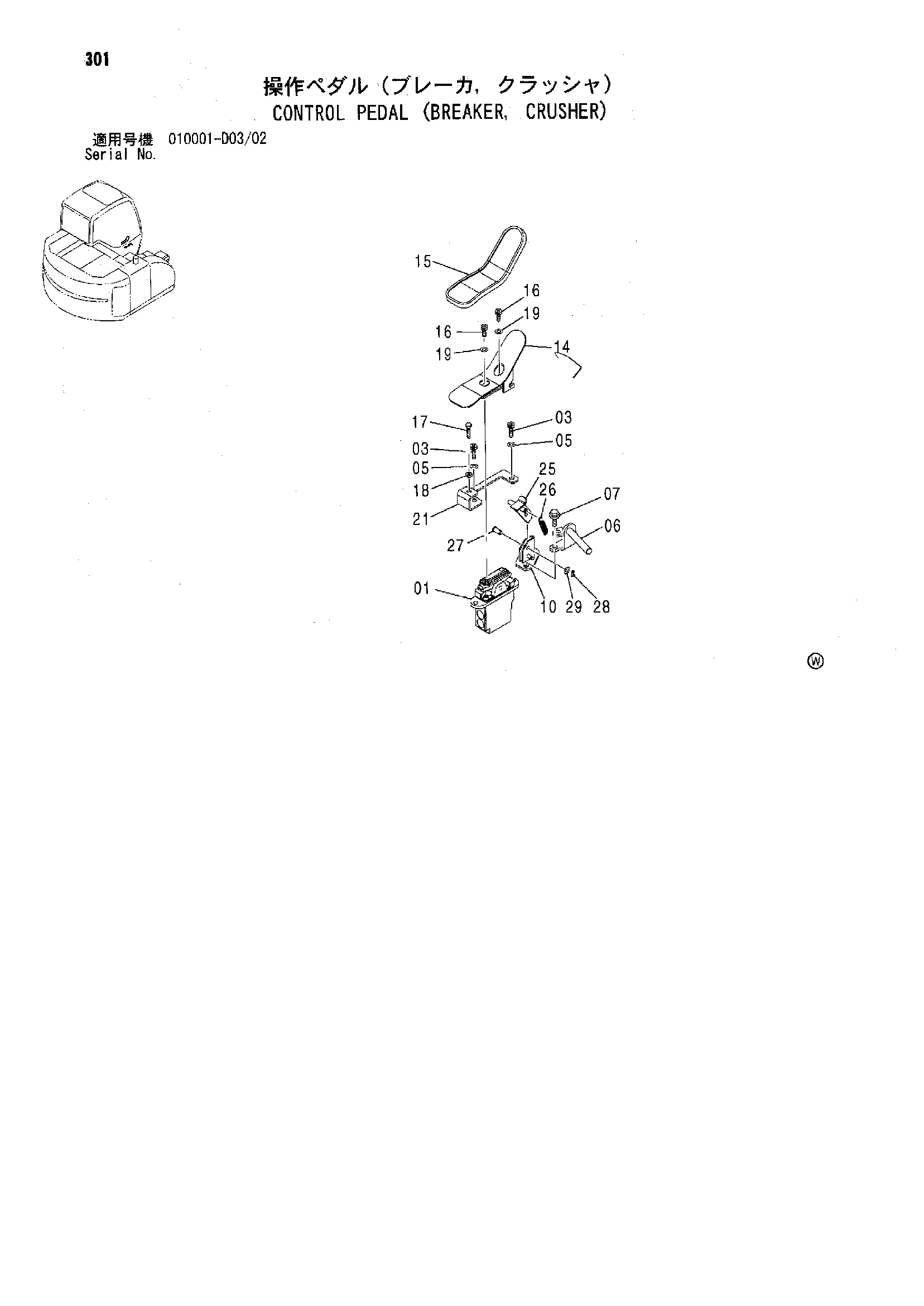

Заводская схема «Управление педаль (гидромолот, гидроножницы)» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9197490 | Пилотный клапан | 1 |
| 03 | J781035 | Болт с внутренним шестигранником | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | 8080133 | Кронштейн | 1 |
| 07 | J011035 | Болт с шайбой | 2 |
| 07 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 10 | 8083370 | Кронштейн | 1 |
| 14 | 8084644 | Педаль | 1 |
| 15 | 4283758 | Крышка | 1 |
| 16 | J781020 | Болт с внутренним шестигранником | 2 |
| 17 | 4317640 | Болт | 1 |
| 18 | M500807 | Гайка | 1 |
| 19 | A590910 | Пружинная шайба | 2 |
| 21 | 9748487 | Кронштейн | 1 |
| 25 | 8084658 | Ограничитель | 1 |
| 26 | 4279604 | Пружина | 1 |
| 27 | 4287795 | Палец | 1 |
| 28 | A763016 | Шплинт | 1 |
| 29 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
