Основные гидролинии (2) — HITACHI ZX125US-E

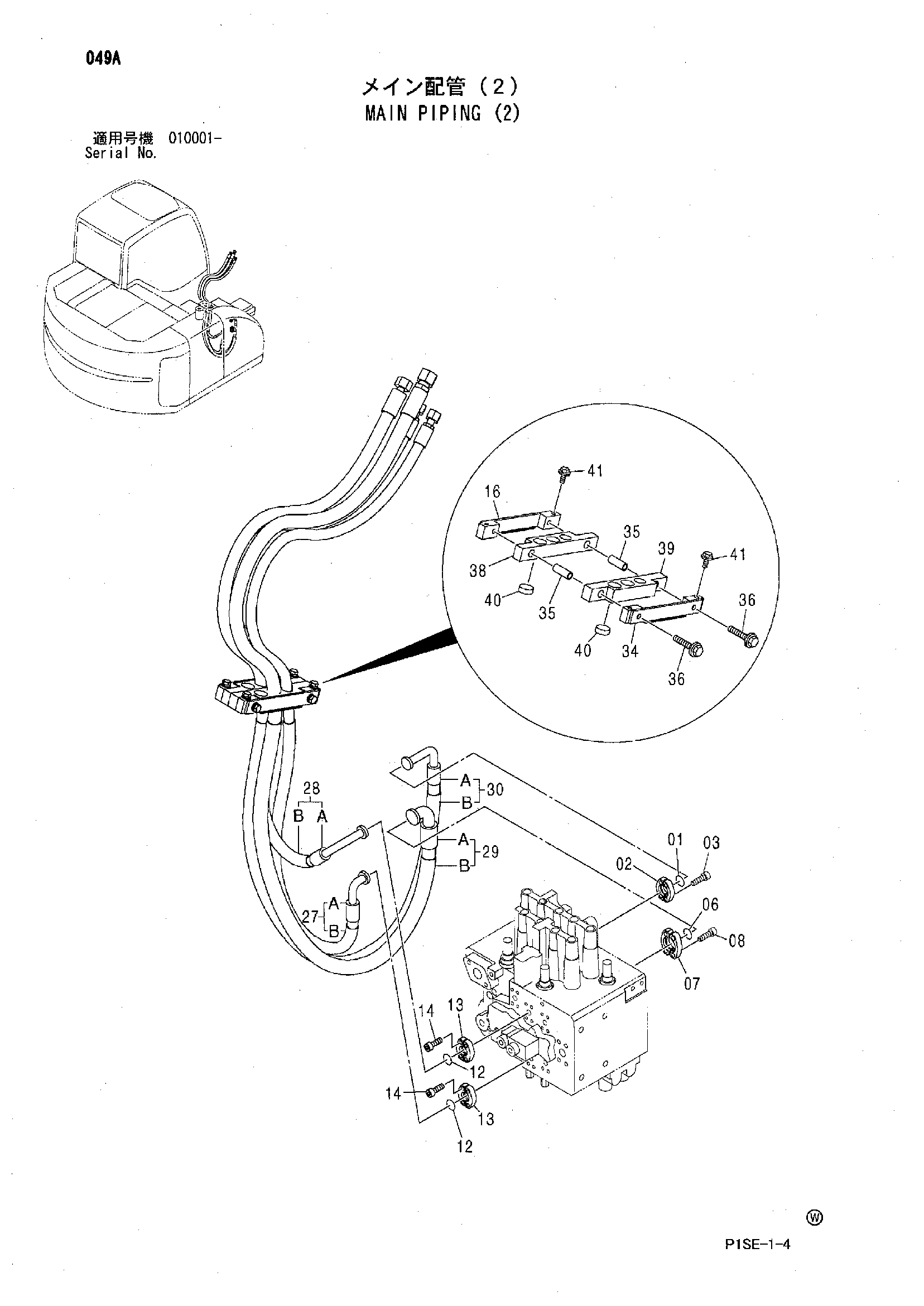

Заводская схема «Основные гидролинии (2)» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4510167 | Уплотнительное кольцо | 1 |
| 02 | 4510173 | Разъёмный фланец | 2 |
| 03 | J780825 | Болт с внутренним шестигранником | 4 |
| 06 | 971489 | Уплотнительное кольцо | 1 |
| 07 | 986910 | Разъёмный фланец | 2 |
| 08 | J781030 | Болт с внутренним шестигранником | 4 |
| 12 | 4510167 | Уплотнительное кольцо | 2 |
| 13 | 4510173 | Разъёмный фланец | 4 |
| 14 | J780825 | Болт с внутренним шестигранником | 8 |
| 16 | 8076645 | Кронштейн | 1 |
| 27 | 9201708 | Шланг в сборе | 1 |
| 27A | 4437725 | Шланг (BK2) | 1 |
| 27B | 4327294 | Защитный кожух | 4 |
| 27 | 9237880 | Шланг в сборе | 1 |
| 27A | 4618273 | Шланг (BK2) | 1 |
| 27B | 4327294 | Защитный кожух | 4 |
| 28 | 9201709 | Шланг в сборе | 1 |
| 28A | 4437726 | Шланг (BK1) | 1 |
| 28B | 4327294 | Защитный кожух | 3 |
| 28 | 9237811 | Защитный кожух | 1 |
| 28A | 4618272 | Шланг (BK1) | 1 |
| 28B | 4327294 | Защитный кожух | 3 |
| 29 | 9201710 | Шланг в сборе | 1 |
| 29A | 4437747 | Шланг (AM2) | 1 |
| 29B | 4327294 | Защитный кожух | 5 |
| 29 | 9237882 | Шланг в сборе | 1 |
| 29A | 4618275 | Шланг (AM2) | 1 |
| 29B | 4327294 | Защитный кожух | 5 |
| 30 | 9201711 | Шланг в сборе | 1 |
| 30A | 4437762 | Шланг (AM1) | 1 |
| 30B | 4327294 | Защитный кожух | 5 |
| 30 | 9237881 | Шланг в сборе | 1 |
| 30A | 4618274 | Шланг (AM1) | 1 |
| 30B | 4327294 | Защитный кожух | 5 |
| 34 | 8078188 | Кронштейн | 1 |
| 35 | 4428830 | Проставка | 2 |
| 36 | J021090 | Болт с шайбой | 2 |
| 36 | J271090 замена: J901090 | Болт с шайбой | 2 |
| 38 | 3092223 | Хомут шланга | 1 |
| 38 | 4618320 | Хомут шланга | 1 |
| 39 | 3092224 | Хомут шланга | 1 |
| 39 | 4618319 | Хомут шланга | 1 |
| 40 | 4455225 | Пробка | 2 |
| 40 | 4624921 | Пробка | 2 |
| 41 | J021030 | Болт с шайбой | 4 |
| 41 | J271030 замена: J901030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
