Радиатор — HITACHI ZX125US-E

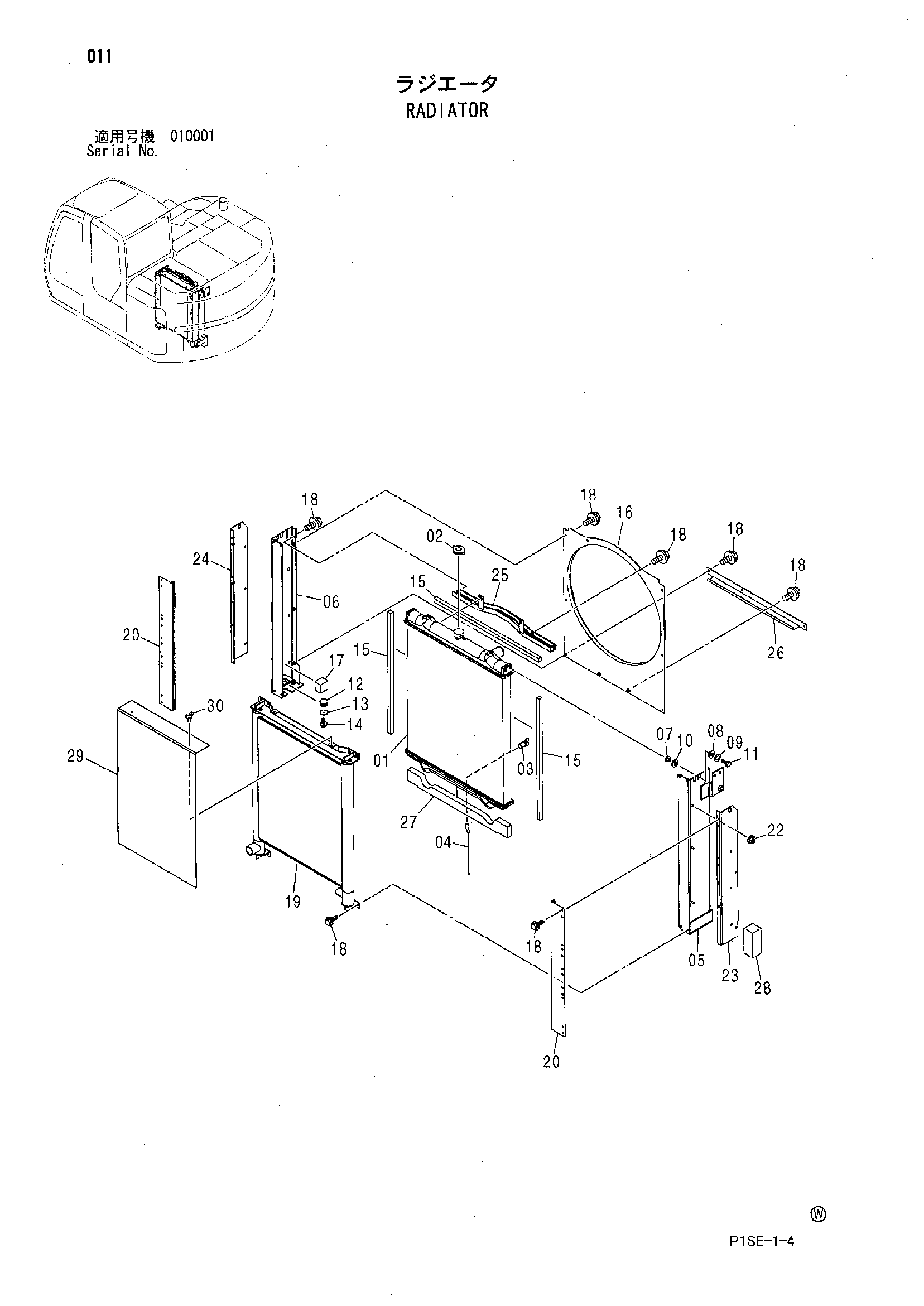

Заводская схема «Радиатор» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4426322 | Радиатор в сборе | 1 | |
| 01 | 4448372 | Коре радиатор | 1 |
| 02 | 4343268 | Колпачок | 1 |
| 03 | 4454090 | Пробка дренажный | 1 |
| 04 | 4454091 | Шланг | 1 |
| 05 | 4453604 | Кронштейн | 1 |
| 06 | 4454052 | Кронштейн | 1 |
| 07 | 4454094 | Втулка | 4 |
| 08 | 4454095 | Резиновая прокладка | 4 |
| 09 | 4454096 | Шайба | 4 |
| 10 | 4454097 | Резиновая прокладка | 4 |
| 11 | 4454098 | Болт | 4 |
| 12 | 4454099 | Резиновая прокладка | 2 |
| 13 | 4454100 | Шайба | 2 |
| 14 | 4371242 | Болт | 2 |
| 15 | 4454101 | Манжета | 4 |
| 16 | 4455223 | Направляющая вентилятор | 1 |
| 17 | 4454103 | Манжета | 2 |
| 18 | 4371258 | Болт | 24 |
| 19 | 4448373 | Масляный радиатор | 1 |
| 20 | 4454057 | Кронштейн | 2 |
| 22 | 4454105 | Гайка | 6 |
| 23 | 4454058 | Кронштейн | 1 |
| 24 | 4454059 | Кронштейн | 1 |
| 25 | 4454060 | Кронштейн | 1 |
| 26 | 4454061 | Пластина | 1 |
| 27 | 4454062 | Манжета | 1 |
| 28 | 4454111 | Манжета | 1 |
| 29 | 4454063 | Сетка | 1 |
| 30 | 4229973 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
