Пилотные гидролинии (отвал)(2) — HITACHI ZX125US-E

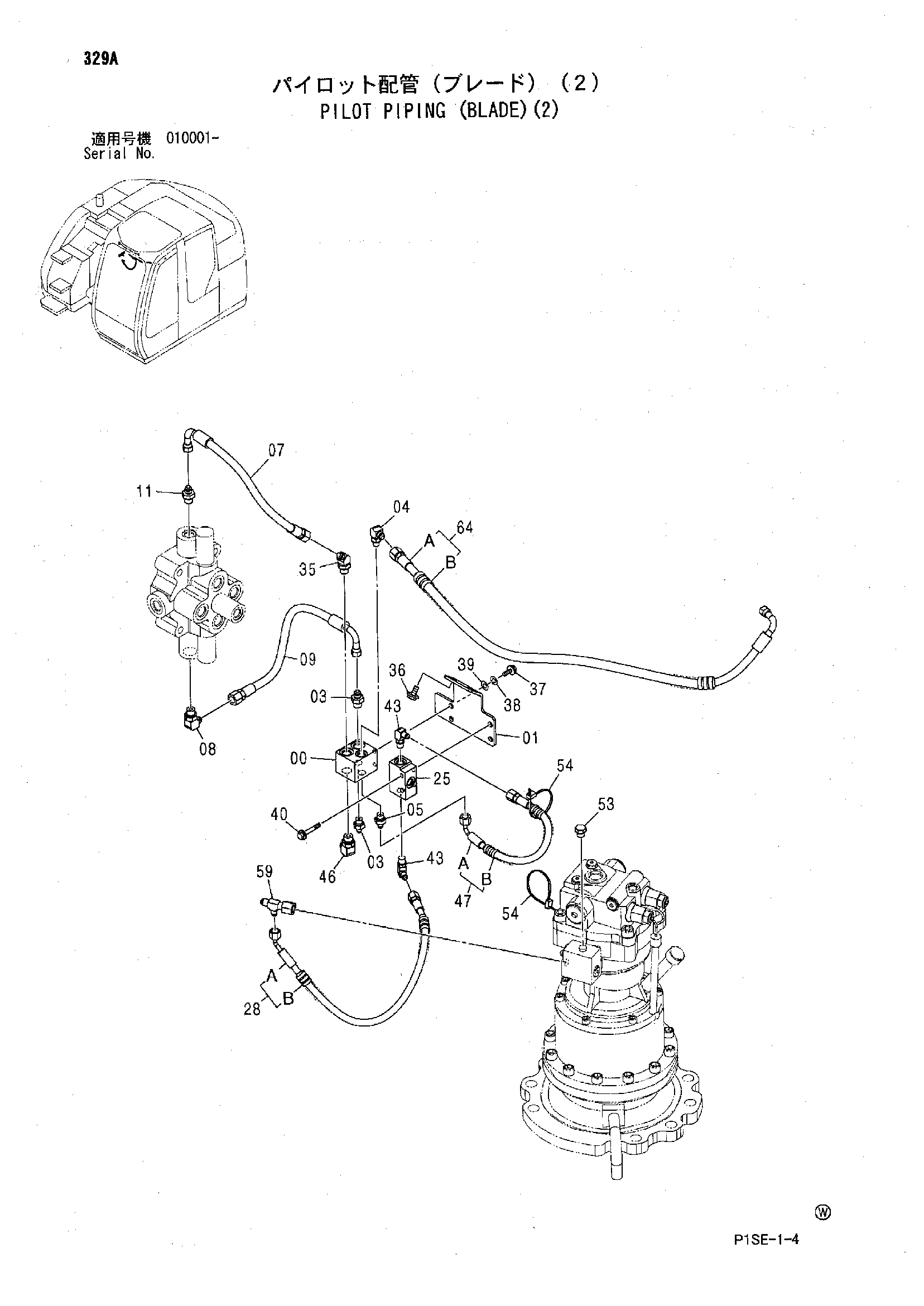

Заводская схема «Пилотные гидролинии (отвал)(2)» для HITACHI ZX125US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | 8083335 | Кронштейн | 1 |
| 03 | A852133 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852323 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852122 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4451119 | Пластиковый шланг | 1 |
| 08 | A852333 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4451089 | Пластиковый шланг | 1 |
| 11 | A852133 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4203447 | Челночный клапан | 2 |
| 28 | 9203735 | Шланг в сборе | 1 |
| 28A | 4427837 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 1 |
| 35 | A852233 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | J021025 | Болт с шайбой | 2 |
| 36 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 37 | J900820 | Болт | 2 |
| 38 | A590108 | Плоская шайба | 2 |
| 39 | A590908 | Пружинная шайба | 2 |
| 40 | J020850 | Болт с шайбой | 2 |
| 40 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 43 | A852322 | Угловой штуцер | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852333 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 9203708 | Шланг в сборе | 1 |
| 47A | 4442219 | Шланг | 1 |
| 47B | 4449646 | Защитный кожух | 1 |
| 53 | A885002 | Пробка | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4055312 | Ленточный зажим | 2 |
| 59 | 4425484 | Соединительный штуцер | 1 |
| 64 | 9207014 | Шланг в сборе | 1 |
| 64A | 4463196 | Шланг | 1 |
| 64B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
