Дренажные трубопроводы — HITACHI ZX125US

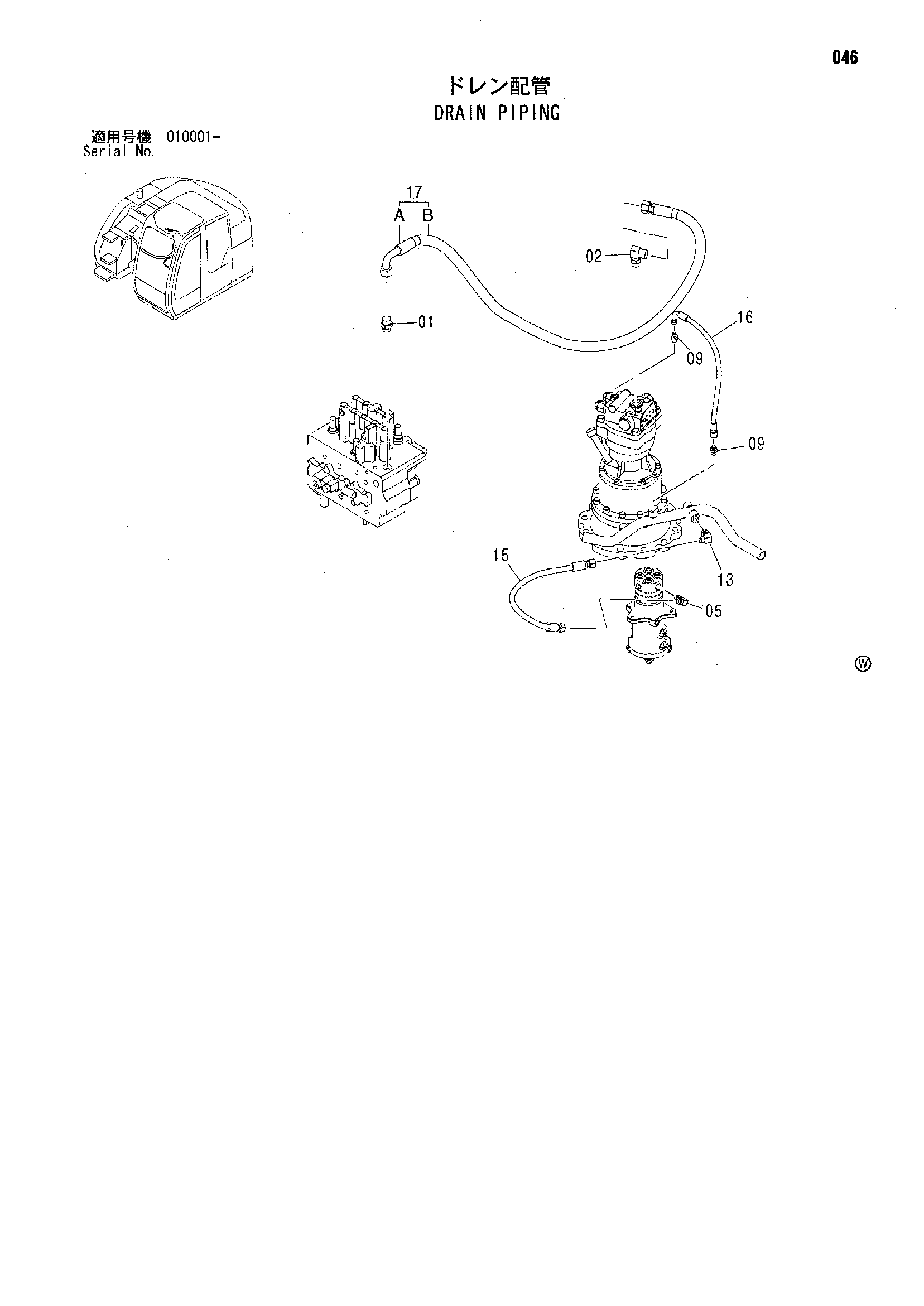

Заводская схема «Дренажные трубопроводы» для HITACHI ZX125US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A853366 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A852334 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852344 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4389009 | Шланг (DT) | 1 |
| 16 | 4451924 | Шланг | 1 |
| 17 | 9201692 | Шланг в сборе | 1 |
| 17A | 4387251 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
