Вспомогательный трубопроводы (2.52m рукоять) — HITACHI ZX125US

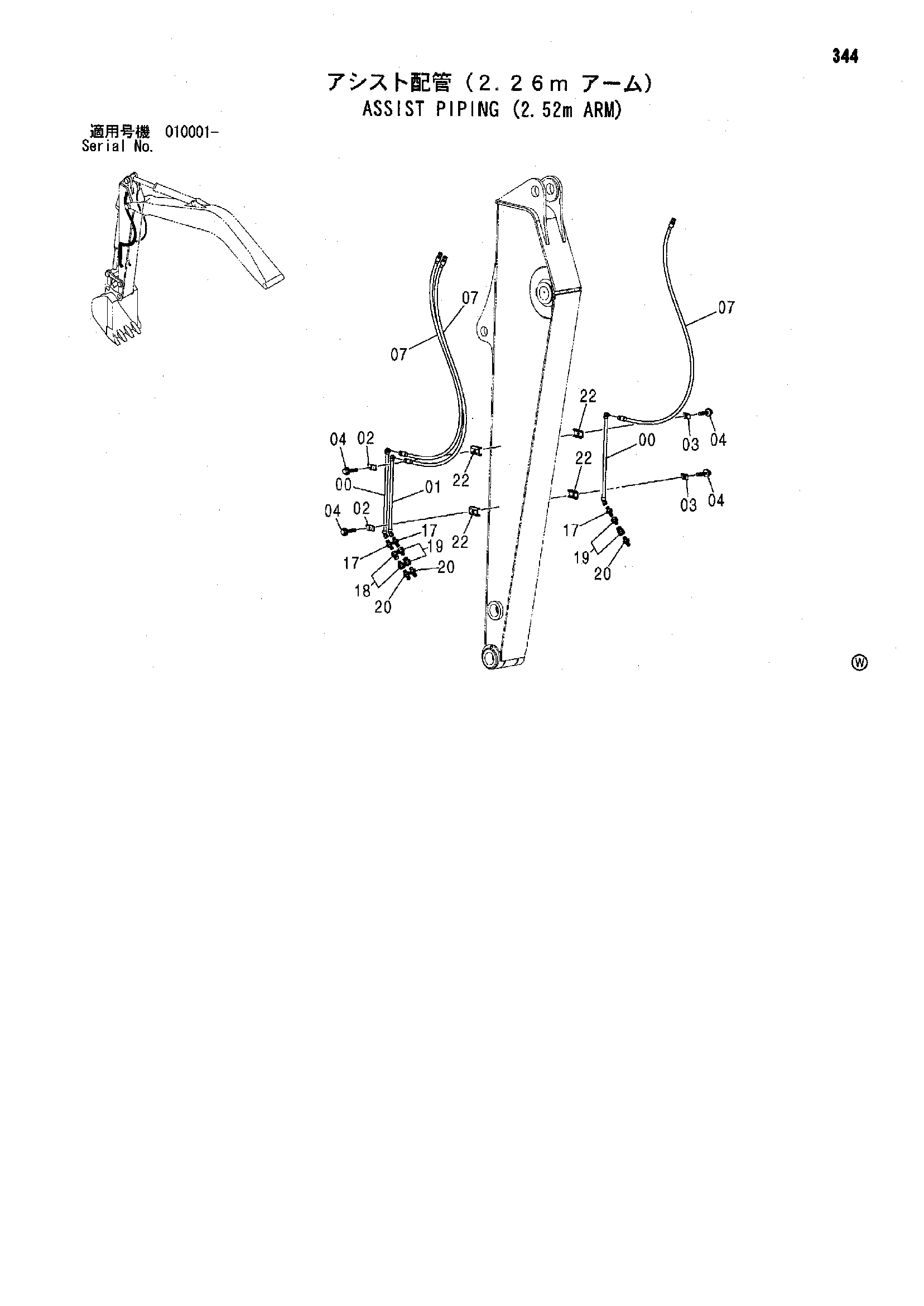

Заводская схема «Вспомогательный трубопроводы (2.52m рукоять)» для HITACHI ZX125US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079515 | Трубка | 2 |
| 01 | 8079516 | Трубка | 1 |
| 02 | 4189858 | Хомут трубки | 2 |
| 03 | 4190124 | Хомут трубки | 2 |
| 04 | J011250 | Болт с шайбой | 4 |
| 04 | J271250 замена: J901250 | Болт с шайбой | 4 |
| 07 | 4459668 | Шланг | 3 |
| 17 | 94-1702 | Адаптер | 3 |
| 18 | 4232933 | Самоуплотняющееся соединение | 1 |
| 19 | 4059522 | Самоуплотняющееся соединение | 2 |
| 20 | 94-1302 | Адаптер | 3 |
| 22 | 9749939 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
