Обратные трубопроводы (отвал) — HITACHI ZX125US

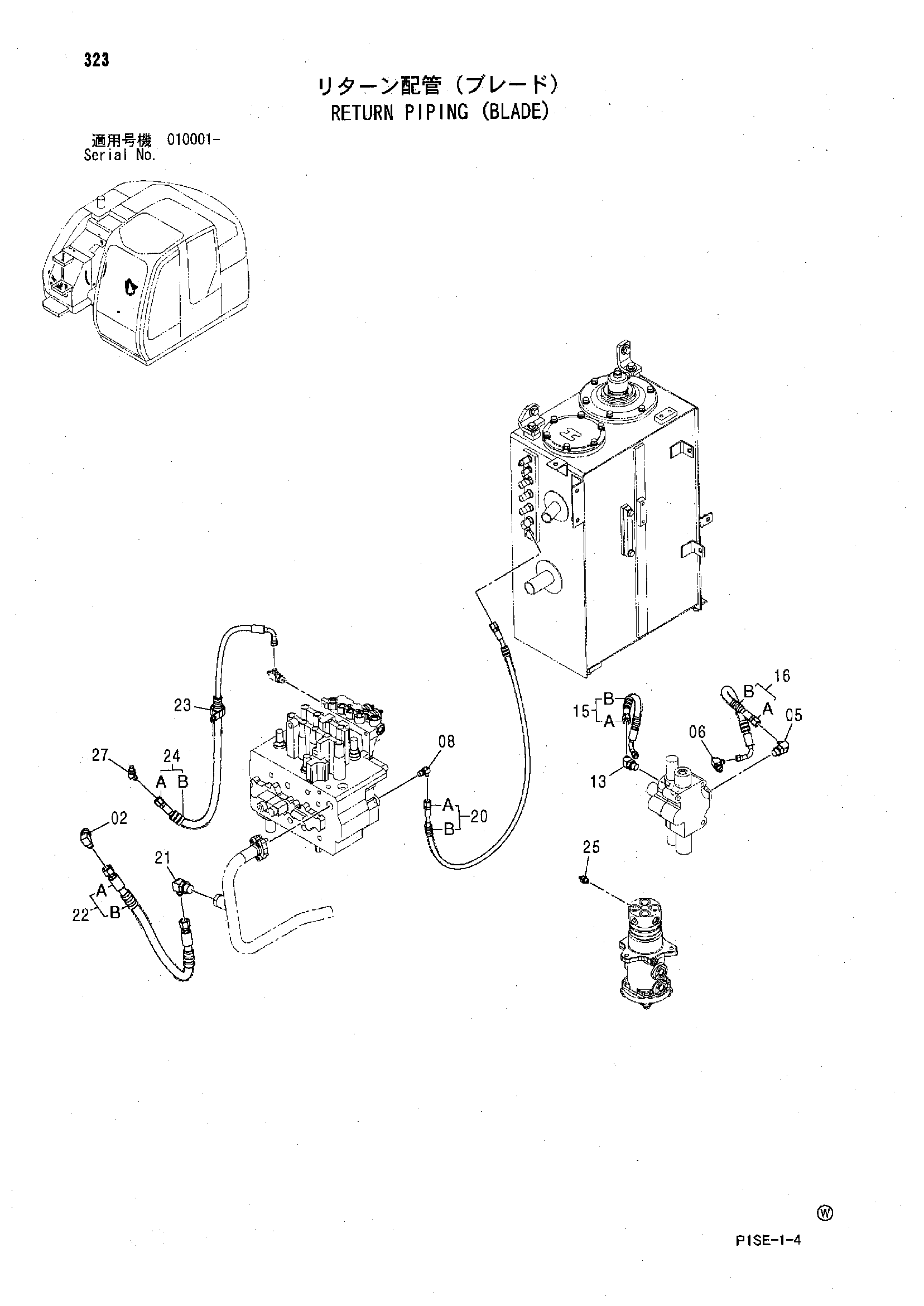

Заводская схема «Обратные трубопроводы (отвал)» для HITACHI ZX125US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852344 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852343 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852433 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852243 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 9203706 | Шланг в сборе | 1 |
| 15A | 4454542 | Шланг | 1 |
| 15B | 4449646 | Защитный кожух | 1 |
| 16 | 9203707 | Шланг в сборе | 1 |
| 16A | 4451089 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
| 20 | 9207011 | Шланг в сборе | 1 |
| 20A | 4451090 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 2 |
| 21 | 4353073 | Угловой штуцер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 9207021 | Шланг в сборе | 1 |
| 22A | 4397471 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 1 |
| 23 | 4190265 | Зажим | 1 |
| 24 | 9207012 | Шланг в сборе | 1 |
| 24A | 4463193 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
| 25 | A852122 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852223 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
