Ручной управление двигателем — HITACHI ZX125US

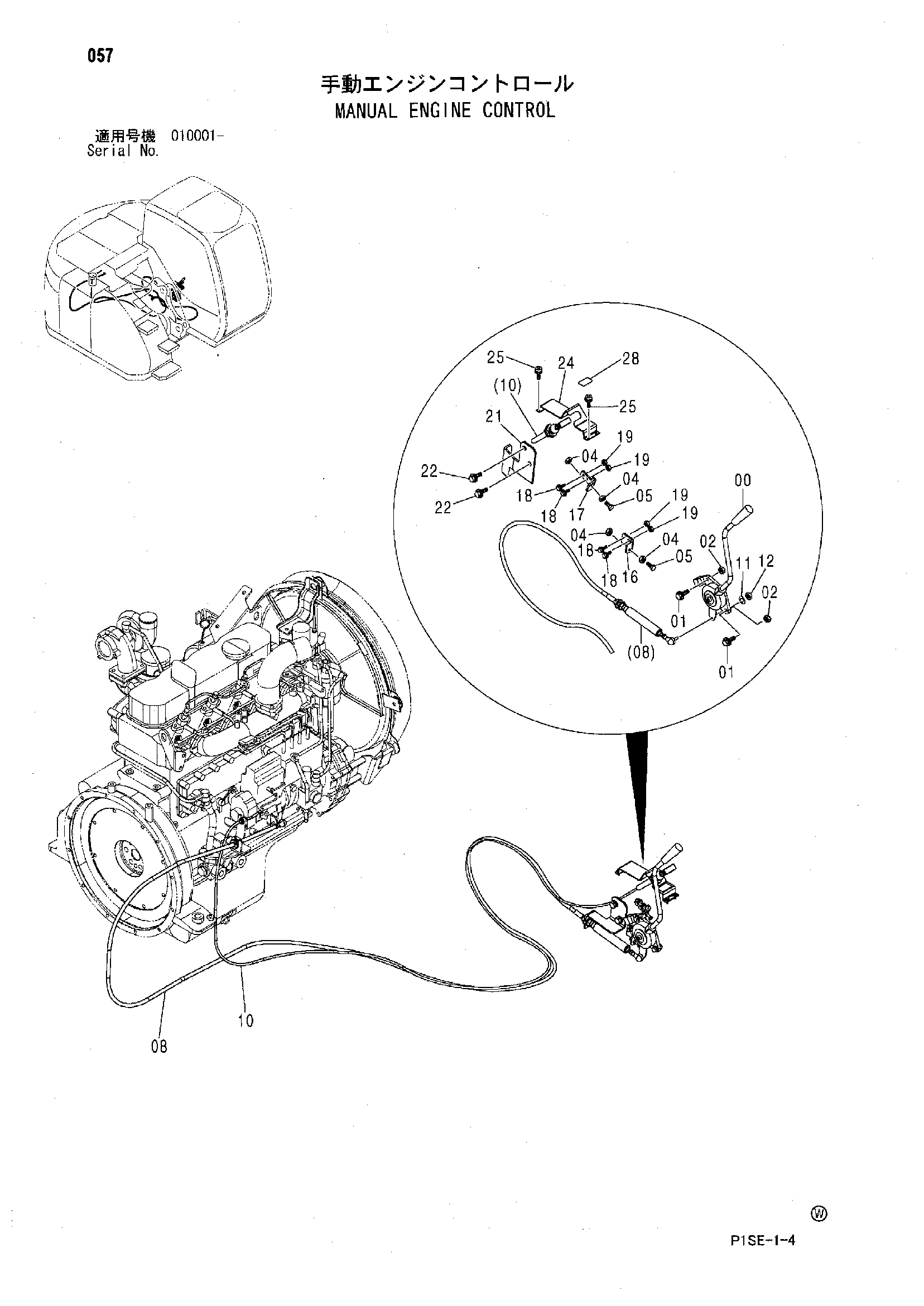

Заводская схема «Ручной управление двигателем» для HITACHI ZX125US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4451325 | Рычаг | 1 |
| 01 | J020825 | Болт с шайбой | 2 |
| 01 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 02 | J950008 | Гайка | 2 |
| 04 | M500605 | Гайка | 4 |
| 05 | 4282875 | Болт | 2 |
| 08 | 4453020 | Трос управления | 1 |
| 10 | 4453019 | Трос управления | 1 |
| 11 | A590906 | Пружинная шайба | 2 |
| 12 | M500605 | Гайка | 1 |
| 16 | 4450981 | Кронштейн | 1 |
| 17 | 4452908 | Кронштейн | 1 |
| 18 | J010620 | Болт с шайбой | 4 |
| 18 | J260620 замена: J900620 | Болт с шайбой | 4 |
| 19 | M500605 | Гайка | 4 |
| 21 | 8084325 | Кронштейн | 1 |
| 22 | J021025 | Болт с шайбой | 2 |
| 22 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 24 | 4450980 | Кронштейн | 1 |
| 25 | J460514 | Винт с шайбой | 4 |
| 28 | 4383890 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
