Электрооборудование — HITACHI ZX120-HCMC

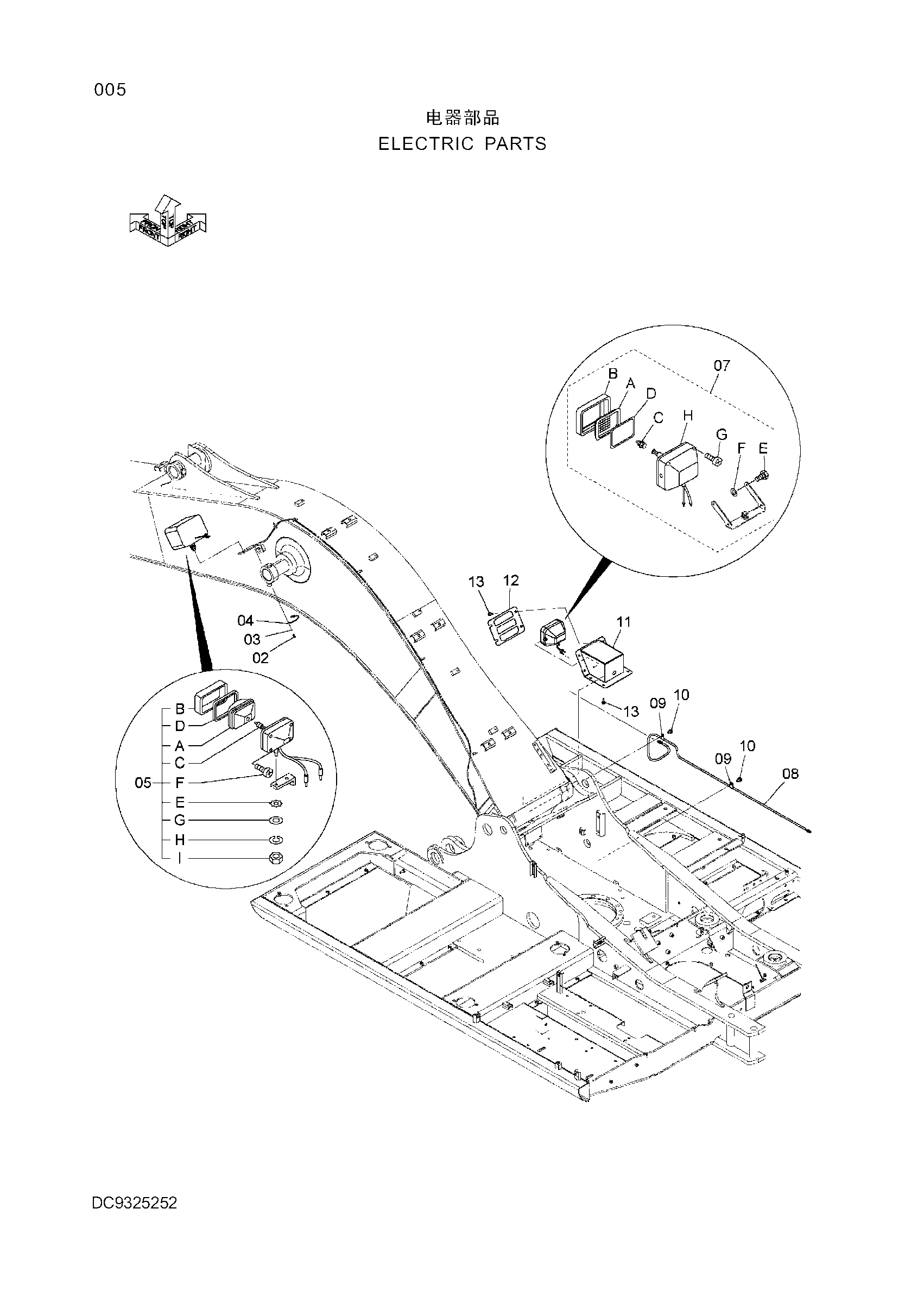

Заводская схема «Электрооборудование» для HITACHI ZX120-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | M430613 | Винт | 1 |
| 03 | A590906 | Пружинная шайба | 1 |
| 04 | 4254604 | Жгут проводов | 1 |
| 05 | 4336570 | Фара | 1 |
| 05 | 4326800 | Фара | 1 |
| 05A | 4326801 | Ленс блок | 1 |
| 05B | 4326802 | Рама | 1 |
| 05C | 4285648 | Лампа | 1 |
| 05D | 4326803 | Прокладка | 1 |
| 05E | 4307026 | Шайба | 1 |
| 05F | 4307027 | Винт | 4 |
| 05G | A590114 | Плоская шайба | 1 |
| 05H | A590914 | Пружинная шайба | 1 |
| 05I | J952014 | Гайка | 1 |
| 07 | 4274478 | Фара | 1 |
| 07A | 4285646 | Рассеиватель | 1 |
| 07B | 4285647 | Обод | 1 |
| 07C | 4285648 | Лампа | 1 |
| 07D | 4288342 | Прокладка | 1 |
| 07E | J900616 | Болт | 2 |
| 08 | 4666591 | Жгут проводов | 1 |
| 09 | 4190261 | Зажим | 2 |
| 10 | J271020 | Болт с шайбой | 2 |
| 11 | 8125650 | Кронштейн | 1 |
| 12 | 4726275 | Крышка | 1 |
| 13 | J260825 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
