Основные гидролинии (2) — HITACHI ZX120-HCMC

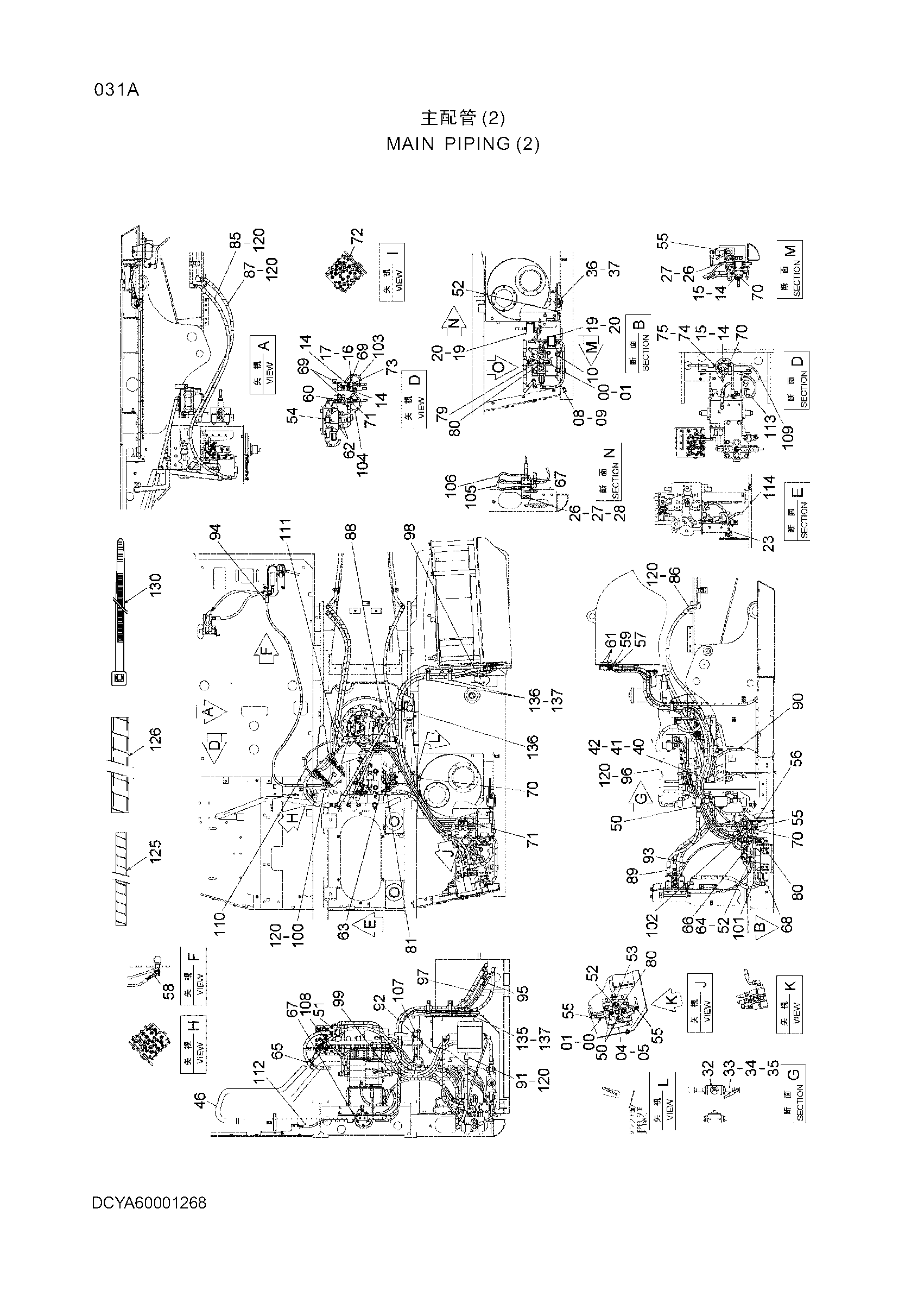

Заводская схема «Основные гидролинии (2)» для HITACHI ZX120-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4401481 | Гидрораспределитель | 2 |
| 01 | J271280 | Болт с шайбой | 6 |
| 04 | 8081537 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 4 |
| 08 | YA40001343 | Кронштейн | 1 |
| 09 | J271030 | Болт с шайбой | 4 |
| 10 | 9764238 | Седло винта | 2 |
| 14 | 4203447 | Челночный клапан | 4 |
| 15 | J260850 | Болт с шайбой | 4 |
| 16 | J900890 | Болт | 2 |
| 17 | A590908 | Пружинная шайба | 2 |
| 19 | 4330230 | Челночный клапан | 2 |
| 20 | J260816 | Болт с шайбой | 4 |
| 23 | 9761853 | Кронштейн | 1 |
| 26 | 9755252 | Кронштейн | 2 |
| 27 | J271020 | Болт с шайбой | 4 |
| 28 | 4364219 | Седло винта | 1 |
| 32 | 4330223 | Клапан словретур | 1 |
| 33 | 9754482 | Трубка | 2 |
| 34 | J781030 | Болт с внутренним шестигранником | 8 |
| 35 | Z971489 | Уплотнительное кольцо | 2 |
| 36 | 4190126 | Хомут трубки | 2 |
| 37 | J271260 | Болт с шайбой | 2 |
| 40 | 8079503 | Кронштейн | 1 |
| 41 | J271230 | Болт с шайбой | 2 |
| 42 | 4434431 | Седло винта | 1 |
| 46 | YA40001344 | Трубка | 1 |
| 50 | A853144 | Адаптер | 4 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | A853444 | Тройник | 1 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | A852143 | Адаптер | 3 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | A853344 | Угловой штуцер | 1 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | A853544 | Тройник | 1 |
| 54A | 4506418 | Уплотнительное кольцо | 1 |
| 55 | A852332 | Угловой штуцер | 4 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4277649 | Угловой штуцер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4037761 | Угловой штуцер | 1 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4246672 | Соединительный штуцер | 1 |
| 59 | 4042030 | Адаптер | 1 |
| 59A | Z957366 | Уплотнительное кольцо | 1 |
| 60 | A852132 | Адаптер | 1 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4037760 | Угловой штуцер | 3 |
| 61A | 4506418 | Уплотнительное кольцо | 1 |
| 62 | 4042032 | Адаптер | 2 |
| 62A | 4506418 | Уплотнительное кольцо | 1 |
| 63 | 4276965 | Адаптер | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4363181 | Разъём S | 1 |
| 64A | 4506418 | Уплотнительное кольцо | 1 |
| 65 | A853364 | Угловой штуцер | 1 |
| 65A | 4506424 | Уплотнительное кольцо | 1 |
| 66 | A852133 | Адаптер | 1 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | A852123 | Адаптер | 2 |
| 67A | Z957366 | Уплотнительное кольцо | 1 |
| 68 | A852333 | Угловой штуцер | 1 |
| 69 | A852122 | Адаптер | 5 |
| 69A | Z957366 | Уплотнительное кольцо | 1 |
| 70 | A852122 | Адаптер | 5 |
| 70A | Z957366 | Уплотнительное кольцо | 1 |
| 71 | A852322 | Угловой штуцер | 3 |
| 71A | Z957366 | Уплотнительное кольцо | 1 |
| 72 | 4346096 | Унион S | 1 |
| 73 | A852422 | Тройник | 1 |
| 73A | Z957366 | Уплотнительное кольцо | 1 |
| 74 | A852423 | Тройник | 1 |
| 74A | Z957366 | Уплотнительное кольцо | 1 |
| 75 | 4239976 | Унион S | 1 |
| 79 | A885004 | Пробка | 1 |
| 79A | 4506418 | Уплотнительное кольцо | 1 |
| 80 | A885003 | Пробка | 4 |
| 80A | 4509180 | Уплотнительное кольцо | 1 |
| 81 | A885002 | Пробка | 1 |
| 81A | Z957366 | Уплотнительное кольцо | 1 |
| 85 | 4602227 | Шланг | 1 |
| 86 | 4717206 | Шланг | 1 |
| 87 | 4400110 | Шланг | 1 |
| 88 | 4648118 | Шланг | 1 |
| 89 | 9199373 | Хосеасс'й | 1 |
| 89A | 4351099 | Шланг | 1 |
| 89B | 4327293 | Защитный кожух | 2 |
| 90 | 4372252 | Шланг | 1 |
| 91 | 4298423 | Шланг | 1 |
| 92 | 4357984 | Шланг | 1 |
| 93 | 9199550 | Хосеасс'й | 1 |
| 93A | 4452031 | Шланг | 1 |
| 93B | 4327293 | Защитный кожух | 2 |
| 94 | YA00001868 | Шланг | 1 |
| 95 | YA00001869 | Шланг | 1 |
| 96 | YA00001870 | Шланг | 1 |
| 97 | YA00001871 | Шланг | 1 |
| 98 | YA00001871 | Шланг | 1 |
| 99 | 4372251 | Шланг | 1 |
| 100 | 4400110 | Шланг | 1 |
| 101 | 4355423 | Шланг | 1 |
| 102 | 4452734 | Шланг | 1 |
| 103 | 4299145 | Шланг | 1 |
| 104 | 4299145 | Шланг | 1 |
| 105 | 4452035 | Шланг | 1 |
| 106 | 4452035 | Шланг | 1 |
| 107 | 4604695 | Шланг | 1 |
| 108 | 9210761 | Хосеасс'й | 1 |
| 108A | 4469356 | Шланг | 1 |
| 108B | 4327293 | Защитный кожух | 4 |
| 109 | 4451642 | Шланг | 1 |
| 110 | 4371863 | Шланг | 1 |
| 111 | 4428304 | Шланг | 1 |
| 112 | 4442428 | Шланг | 1 |
| 113 | 4456838 | Шланг | 1 |
| 114 | 4457503 | Шланг | 1 |
| 120 | 4138938 | Уплотнительное кольцо | 8 |
| 125 | 4327293 | Защитный кожух | 60 |
| 126 | 4327294 | Защитный кожух | 45 |
| 130 | 4121859 | Ленточный зажим | 30 |
| 135 | YA40001345 | Кронштейн | 1 |
| 136 | 4193816 | Зажим | 3 |
| 137 | J271030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
