Рама — HITACHI ZX120-HCMC

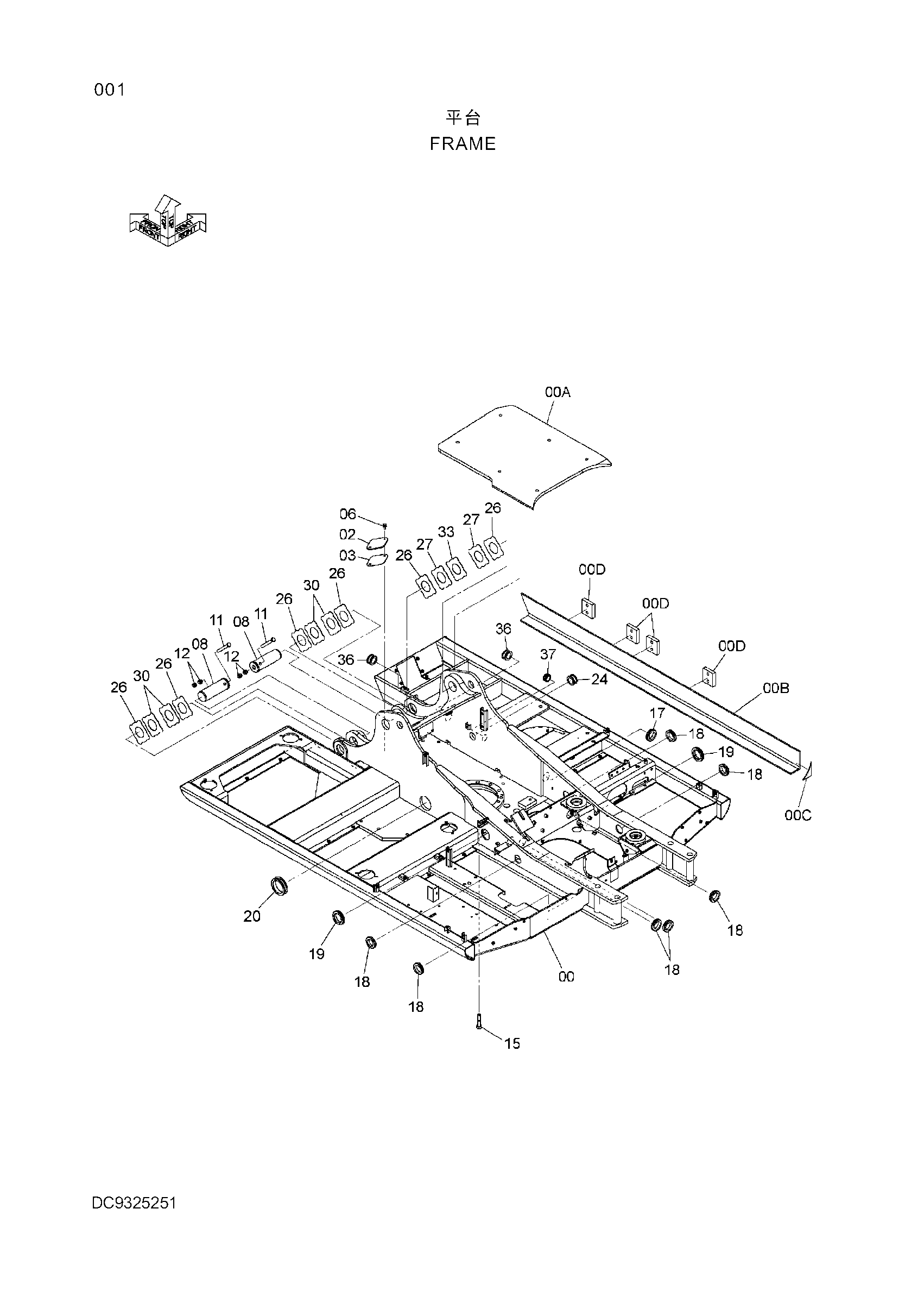

Заводская схема «Рама» для HITACHI ZX120-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5013660 | Рама основной | 1 |
| 00A | 3121064 | Кронштейн | 1 |
| 00B | 4724455 | Защитный кожух | 1 |
| 00C | 4718795 | Пластина | 1 |
| 00D | 4718490 | Седло винта | 4 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 06 | J271025 | Болт с шайбой | 2 |
| 08 | 3089162 | Палец | 2 |
| 11 | 4435124 | Стопорный палец | 2 |
| 12 | J950016 | Гайка | 4 |
| 15 | J921890 | Болт | 30 |
| 17 | 4509404 | Резиновая втулка | 1 |
| 18 | 4509404 | Резиновая втулка | 7 |
| 19 | 4211191 | Резиновая втулка | 2 |
| 20 | 4190960 | Резиновая втулка | 1 |
| 24 | 4221018 | Резиновая втулка | 1 |
| 26 | 4444288 | Упорная пластина1.0mm | 6 |
| 27 | 4444289 | Упорная пластина2.0mm | 2 |
| 30 | 4444289 | Упорная пластина2.0mm | 4 |
| 33 | 4460371 | Упорная пластина1.5mm | 1 |
| 36 | 4221018 | Резиновая втулка | 2 |
| 37 | 4210661 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
