Основные гидролинии (1) — HITACHI ZX120-HCMC

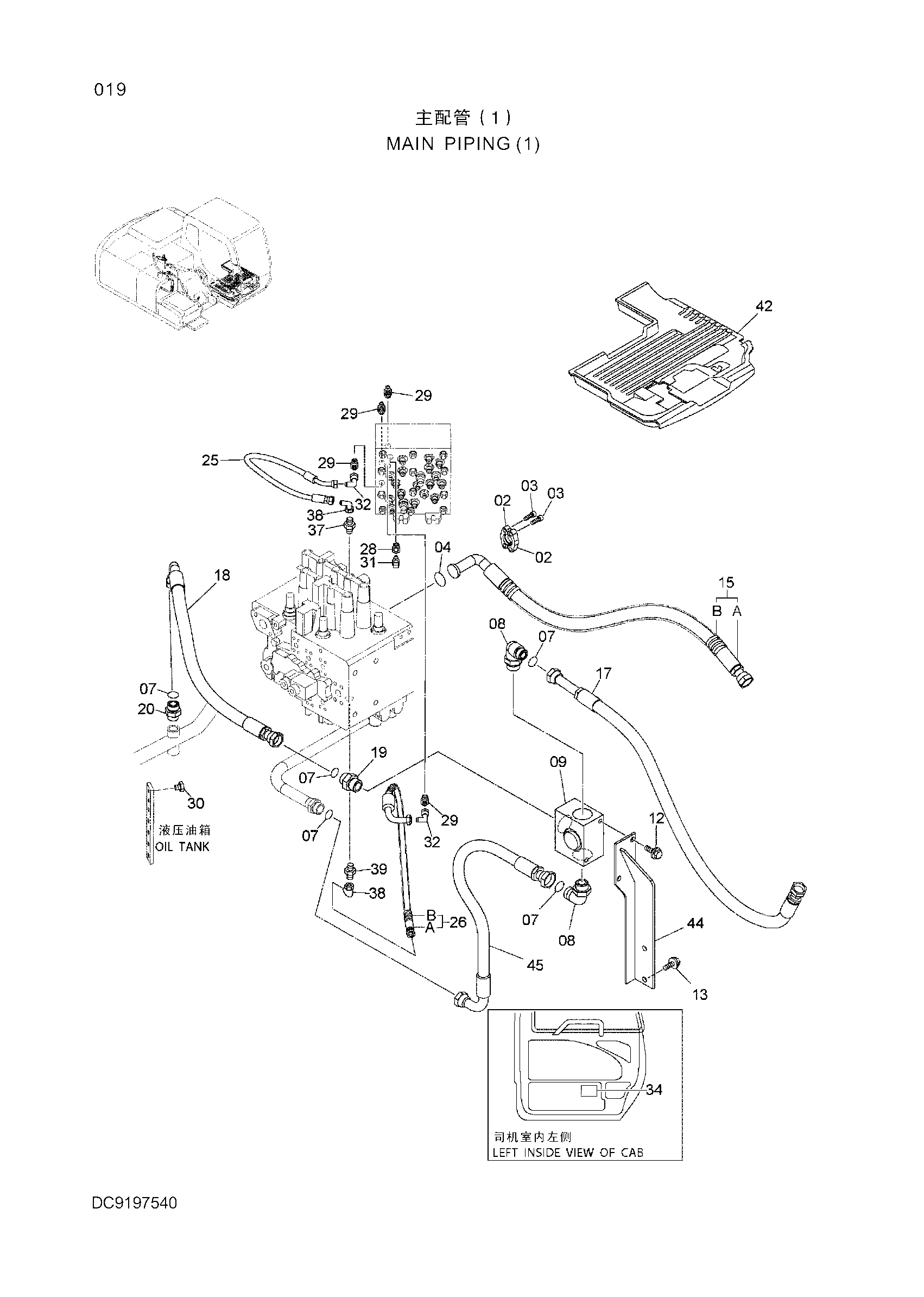

Заводская схема «Основные гидролинии (1)» для HITACHI ZX120-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | Z986910 | Разъёмный фланец | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 04 | Z971489 | Уплотнительное кольцо | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 5 |
| 08 | 4202113 | Угловой штуцер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4455599 | Клапан селектор | 1 |
| 12 | J271230 | Болт с шайбой | 2 |
| 13 | J271235 | Болт с шайбой | 2 |
| 15 | 9197248 | Хосеасс'й | 1 |
| 15A | 4434465 | Пластиковый шланг | 1 |
| 15B | 4327294 | Защитный кожух | 3 |
| 17 | 4449490 | Шланг | 1 |
| 18 | 4323280 | Шланг | 1 |
| 19 | 4189537 | Адаптер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4189619 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4448064 | Шланг | 1 |
| 26 | 9197259 | Хосеасс'й | 1 |
| 26A | 4448631 | Пластиковый шланг | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 28 | 4263446 | Переходник S | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852133 | Адаптер | 4 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4093624 | Пробка | 1 |
| 30A | Z957366 | Уплотнительное кольцо | 1 |
| 31 | 4436535 | Датчик давления | 1 |
| 32 | 4239976 | Унион S | 2 |
| 34 | H400205H | Информационная табличка | 1 |
| 37 | 4202422 | Адаптер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4239976 | Унион S | 2 |
| 39 | A852133 | Адаптер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 3096609 | Коврик пола | 1 |
| 44 | 8095475 | Кронштейн | 1 |
| 45 | 4407004 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
