Крышка (3) — HITACHI ZX120-HCMC

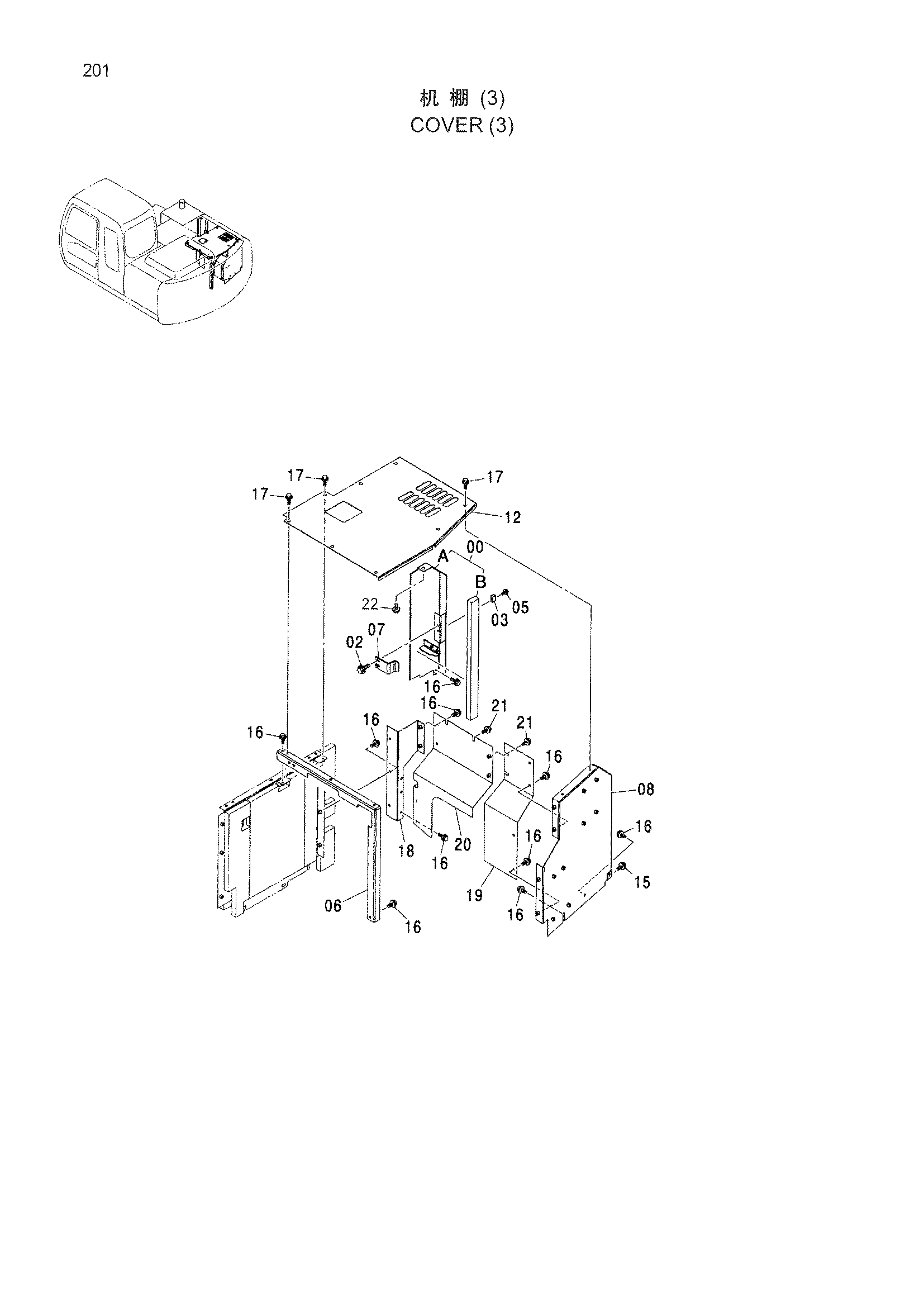

Заводская схема «Крышка (3)» для HITACHI ZX120-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037132 | Крышка в сборе | 1 |
| 00A | 7037131 | Крышка | 1 |
| 00B | 4425054 | Резиновая прокладка | 1 |
| 02 | J281030 | Болт с шайбой | 2 |
| 03 | 4424157 | Ограничитель | 1 |
| 05 | J260635 | Болт с шайбой | 1 |
| 06 | 7037058 | Опора | 1 |
| 07 | 4431357 | Ограничитель | 1 |
| 08 | 7037142 | Крышка | 1 |
| 12 | 7037210 | Крышка | 1 |
| 15 | J271030 | Болт с шайбой | 1 |
| 16 | J271025 | Болт с шайбой | 16 |
| 17 | J281030 | Болт с шайбой | 8 |
| 18 | 8081794 | Крышка | 1 |
| 19 | 3089969 | Крышка | 1 |
| 20 | 8080979 | Крышка | 1 |
| 21 | J281025 | Болт с шайбой | 5 |
| 21 | J281025 | Болт с шайбой | 4 |
| 22 | J281020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
