Основные гидролинии (отвал)(2) — HITACHI ZX120-HCMC

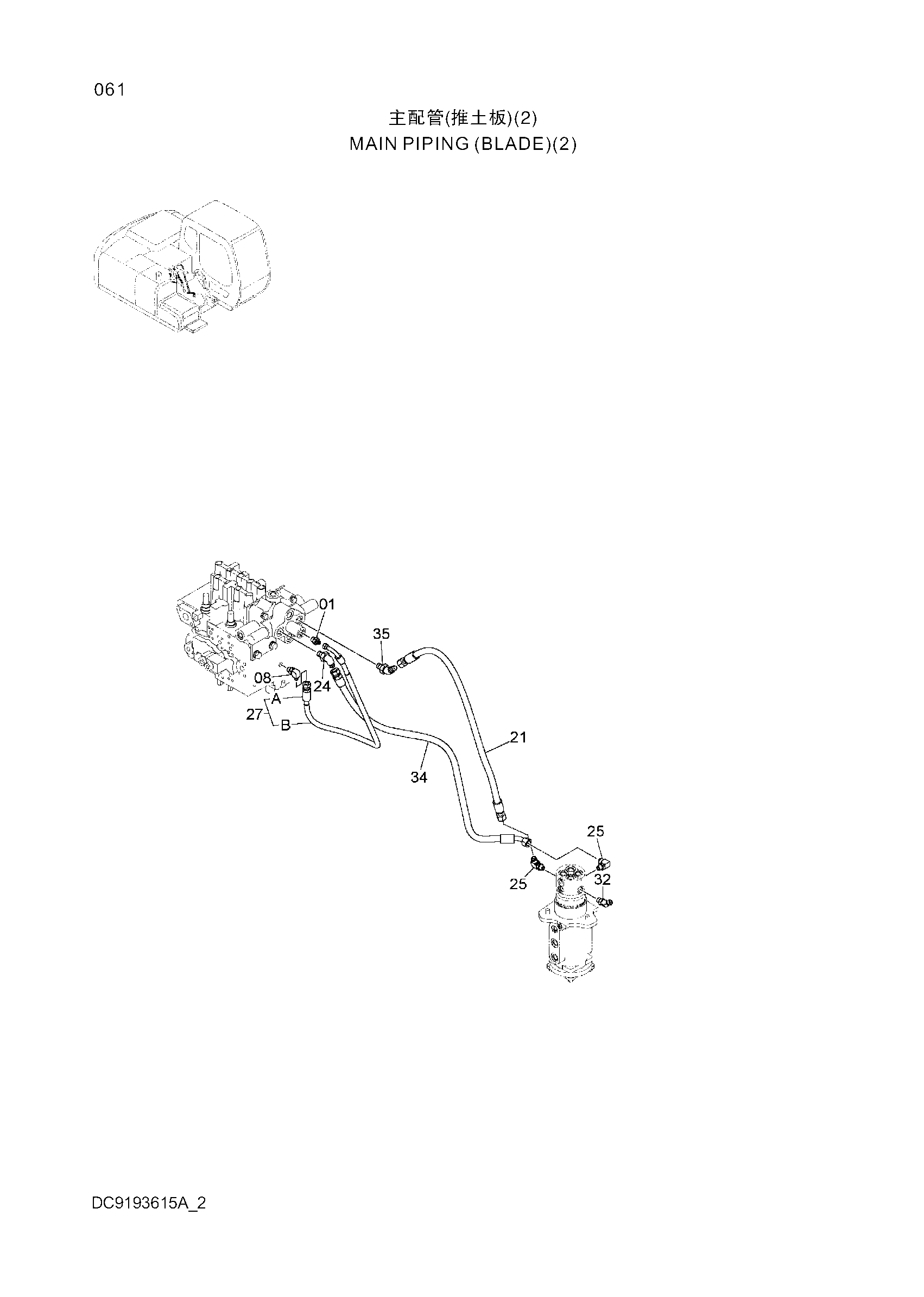

Заводская схема «Основные гидролинии (отвал)(2)» для HITACHI ZX120-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4376657 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4442774 | Шланг | 1 |
| 24 | A852244 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | A852334 | Угловой штуцер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 9198867 | Хосеасс'й | 1 |
| 27A | 4442771 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 2 |
| 32 | A852234 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4451392 | Шланг | 1 |
| 35 | A852244 | Угловой штуцер | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
