4 Ходовой многофункциональный рычаг трубопроводы — HITACHI ZX120-HCMC

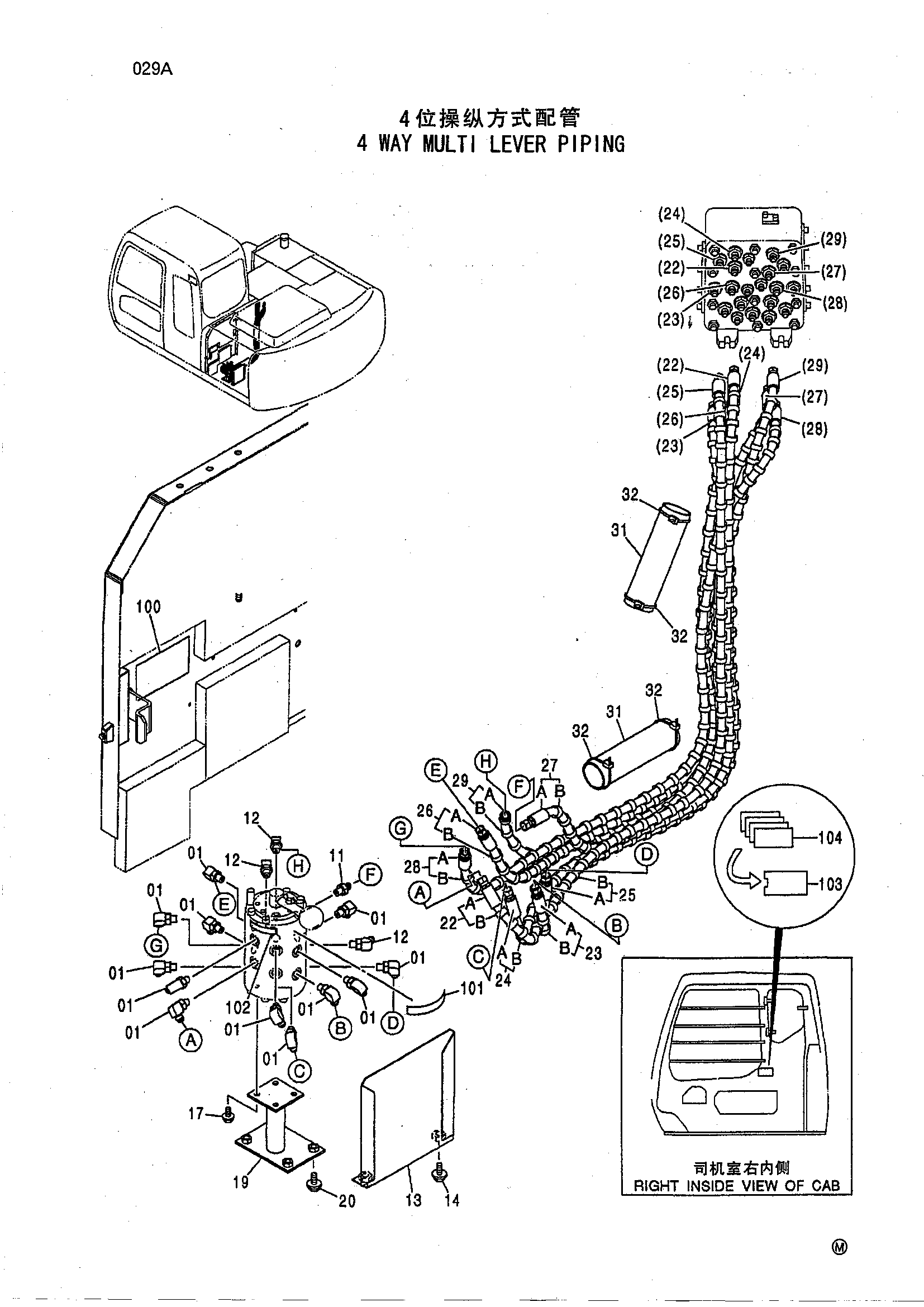

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZX120-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 15 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852223 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 8084773 | Крышка | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 17 | J260820 | Болт с шайбой | 4 |
| 19 | 8082598 | Кронштейн | 1 |
| 20 | J271025 | Болт с шайбой | 4 |
| 22 | 9196551 | Шланг в сборе | 1 |
| 22A | 4447633 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
| 23 | 9196552 | Шланг в сборе | 1 |
| 23A | 4447634 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 24 | 9196553 | Шланг в сборе | 1 |
| 24A | 4447635 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
| 25 | 9196554 | Шланг в сборе | 1 |
| 25A | 4447636 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 1 |
| 26 | 9196555 | Шланг в сборе | 1 |
| 26A | 4447637 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 1 |
| 27 | 9196556 | Шланг в сборе | 1 |
| 27A | 4447638 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
| 28 | 9196557 | Шланг в сборе | 1 |
| 28A | 4447641 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 1 |
| 29 | 9196558 | Шланг в сборе | 1 |
| 29A | 4447642 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 31 | 4219918 | Резиновая втулка | 2 |
| 32 | 4055312 | Ленточный зажим | 4 |
| 100 | 3059267 | Информационная табличка | 1 |
| 101 | 4372968 | Информационная табличка | 1 |
| 102 | 4372969 | Информационная табличка | 1 |
| 103 | 4260602 | Корпус | 1 |
| 104 | 4288249 | Пластина | 1 |
| 104 | 4288250 | Пластина | 1 |
| 104 | 4288251 | Пластина | 1 |
| 104 | 4288252 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
