Трубопроводы вспомогательный(левый) — HITACHI ZX120-HCMC

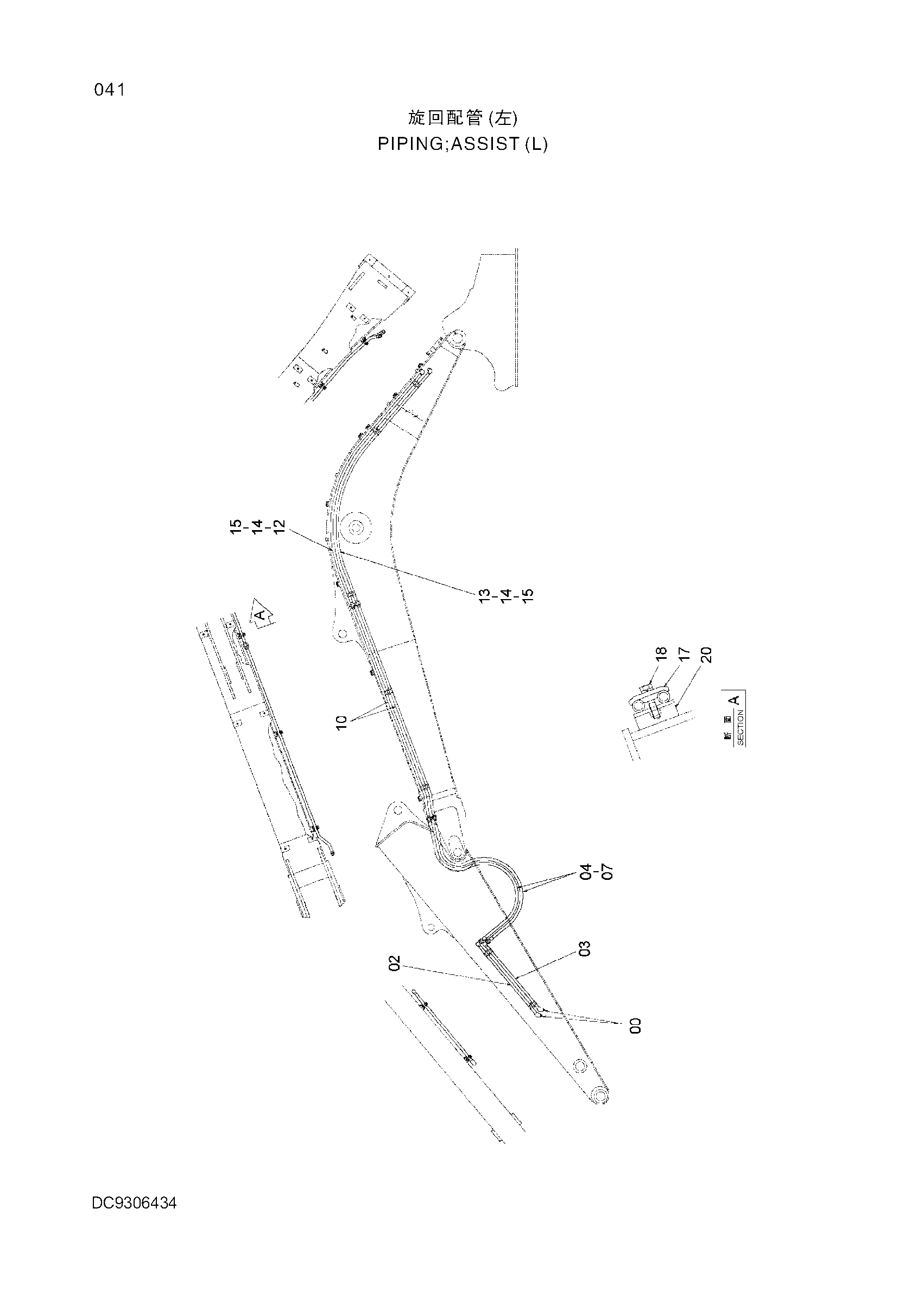

Заводская схема «Трубопроводы вспомогательный(левый)» для HITACHI ZX120-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-2024 | Пробка | 2 |
| 02 | 9757106 | Трубка | 1 |
| 03 | 9757107 | Трубка | 1 |
| 04 | 4478350 | Шланг | 2 |
| 07 | 4138938 | Уплотнительное кольцо | 4 |
| 10 | 8084970 | Трубка | 2 |
| 12 | 8084981 | Трубка | 1 |
| 13 | 8084984 | Трубка | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 2 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | 4189858 | Хомут трубки | 7 |
| 18 | J271255 | Болт с шайбой | 7 |
| 20 | 9765301 | Седло винта | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
