PILOT PIPING ( BREAKER & CRUSHER ) — HITACHI ZX120-HCMC

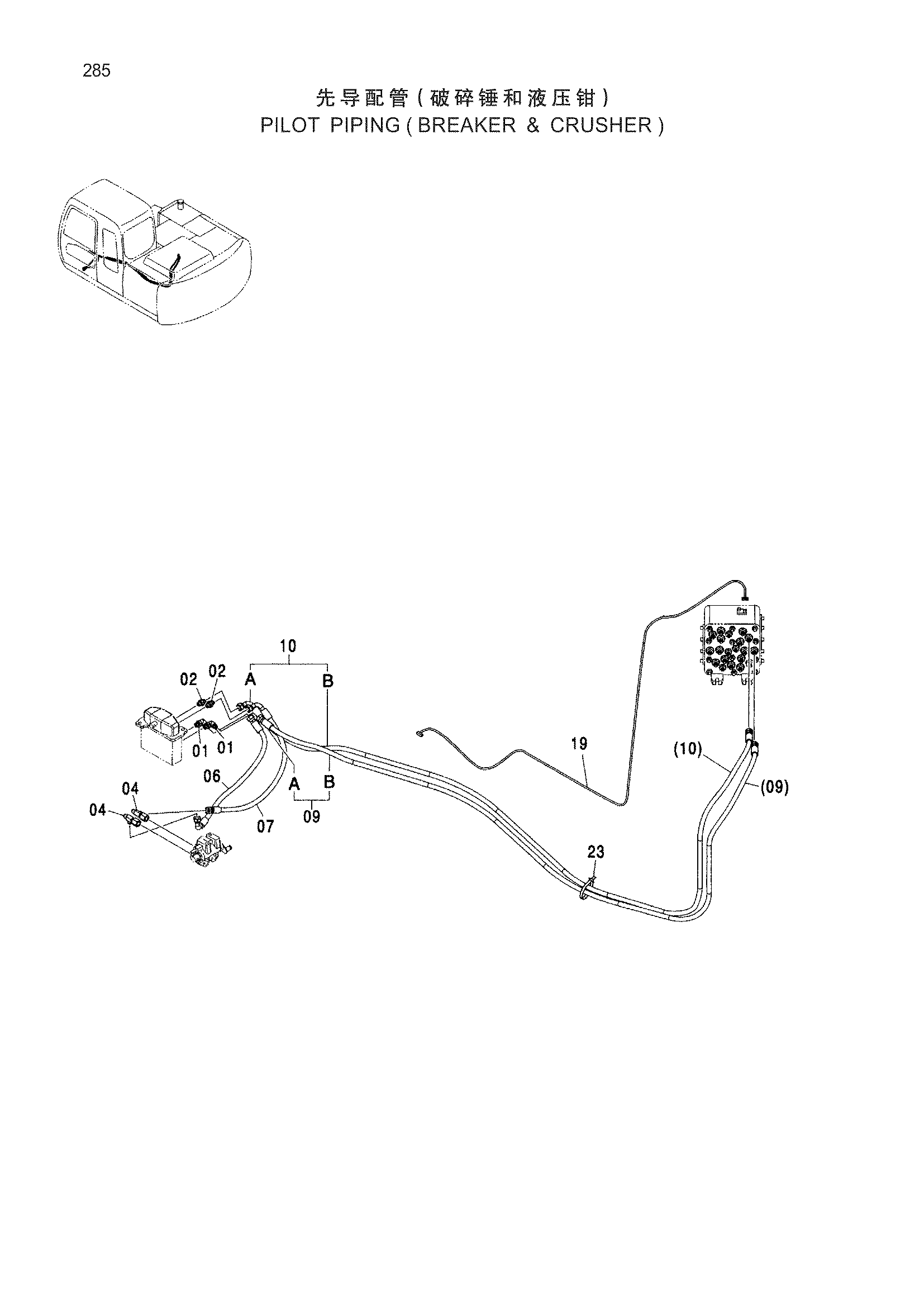

Заводская схема «PILOT PIPING ( BREAKER & CRUSHER )» для HITACHI ZX120-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 05 | 4239976 | Унион S | 1 |
| 06 | 4600160 | Шланг (P) | 1 |
| 07 | 4463953 | Шланг (T) | 1 |
| 09 | 9213256 | Шланг в сборе | 1 |
| 09A | 4472403 | Шланг (N) | 1 |
| 09B | 4327293 | Защитный кожух | 6 |
| 10 | 9213257 | Шланг в сборе | 1 |
| 10A | 4472404 | Шланг (M) | 1 |
| 10B | 4327293 | Защитный кожух | 6 |
| 19 | 4452432 | Жгут проводов | 1 |
| 23 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
