Стрела трубопроводы — HITACHI ZX120-HCMC

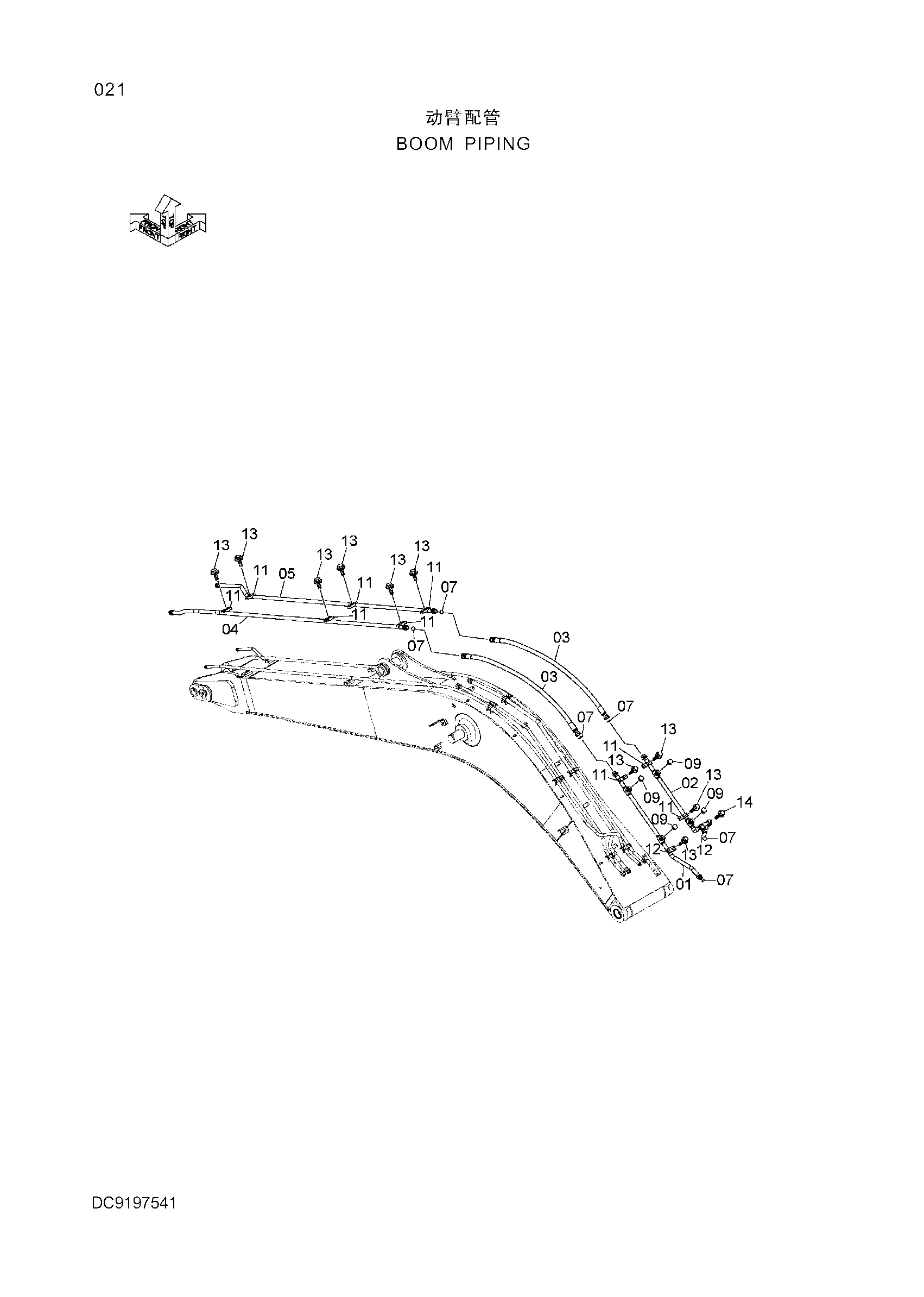

Заводская схема «Стрела трубопроводы» для HITACHI ZX120-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9745411	Трубка	1
02	8079467	Трубка	1
03	4265833	Шланг	2
04	8082279	Трубка	1
05	8082278	Трубка	1
07	4187308	Уплотнительное кольцо	6
09	4174542	Пробка	4
09A	4506424	Уплотнительное кольцо	1
11	4141806	Хомут трубки	9
12	4190126	Хомут трубки	2
13	J271260	Болт с шайбой	10
14	J271265	Болт с шайбой	1

Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
