BUCKET 0.52ｍ3 (JIS 94) — HITACHI ZX120-HCMC

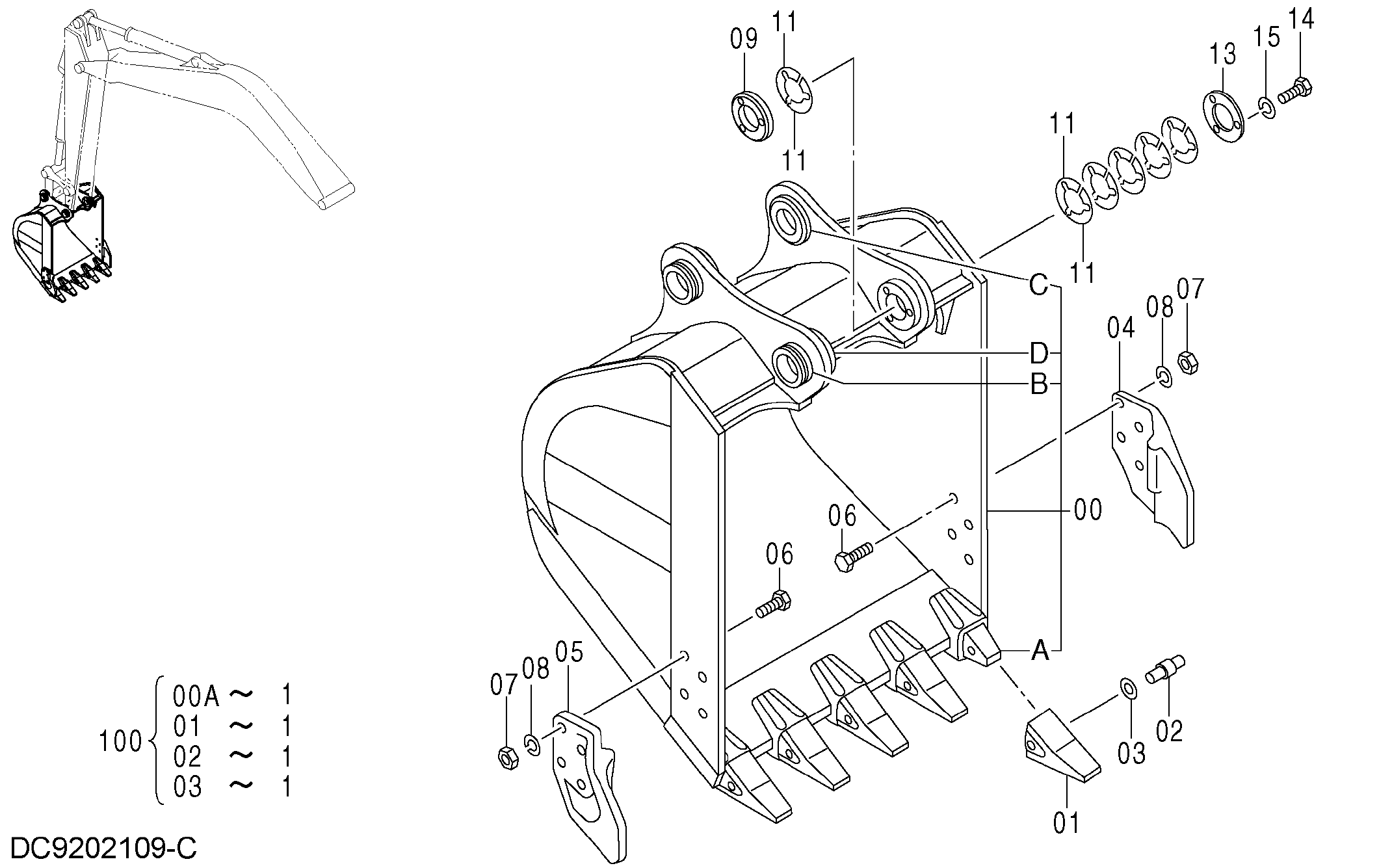

Заводская схема «BUCKET 0.52ｍ3 (JIS 94)» для HITACHI ZX120-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9202109H | Ковш в сборе | 1 | |
| 00 | 8084359H | Ковш | 1 |
| 00A | H401368H | Адаптер зуба | 5 |
| 00B | 4454562 | Ограничитель | 2 |
| 00C | 4276151 | Бобышка | 2 |
| 00D | 4437279 | Бобышка | 1 |
| 01 | H401286H | Коронка зуба | 5 |
| 02 | H401244H | Палец | 5 |
| 03 | H401245H | Шайба | 5 |
| 04 | 2015428 | Боковой резец | 1 |
| 05 | 2015429 | Боковой резец | 1 |
| 06 | J932065 | Болт | 8 |
| 07 | J951020 | Гайка | 8 |
| 08 | A590920 | Пружинная шайба | 8 |
| 09 | 4445244 | Бобышка | 1 |
| 11 | 4276386 | Регулировочная шайба | 12 |
| 13 | 4276385 | Пластина | 1 |
| 14 | J901275 | Болт | 3 |
| 15 | A590912 | Пружинная шайба | 3 |
| 100 | H490558H | Комплект наконечник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
