PILOT PIPING (CONTROL PADEL ( L ) ) — HITACHI ZX120-HCMC

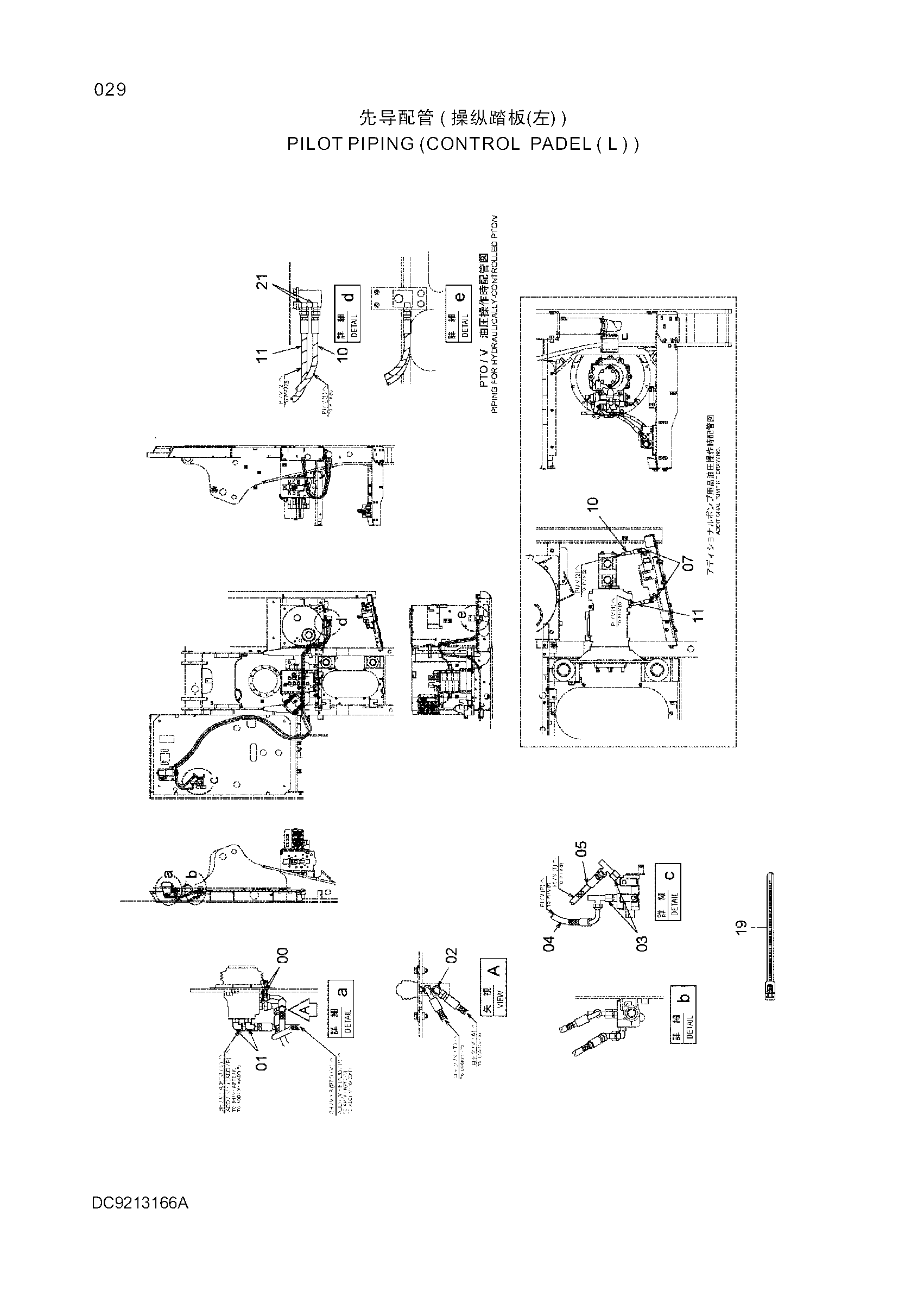

Заводская схема «PILOT PIPING (CONTROL PADEL ( L ) )» для HITACHI ZX120-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 2 |
| 00A | Z957366 | Уплотнительное кольцо | 1 |
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | Z957366 | Уплотнительное кольцо | 1 |
| 02 | 4239976 | Унион S | 1 |
| 03 | 4246672 | Соединительный штуцер | 2 |
| 04 | 4448016 | Шланг | 1 |
| 05 | 4448015 | Шланг | 1 |
| 07 | A852323 | Угловой штуцер | 2 |
| 07A | Z957366 | Уплотнительное кольцо | 1 |
| 10 | 9215025 | Хосеасс'й | 1 |
| 10A | 4474899 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 7 |
| 11 | 9215026 | Хосеасс'й | 1 |
| 11A | 4474900 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 7 |
| 19 | 4055312 | Ленточный зажим | 10 |
| 21 | A852133 | Адаптер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
