Пилотные гидролинии (поток производительность селектор): 2 — HITACHI ZX120-HCMC

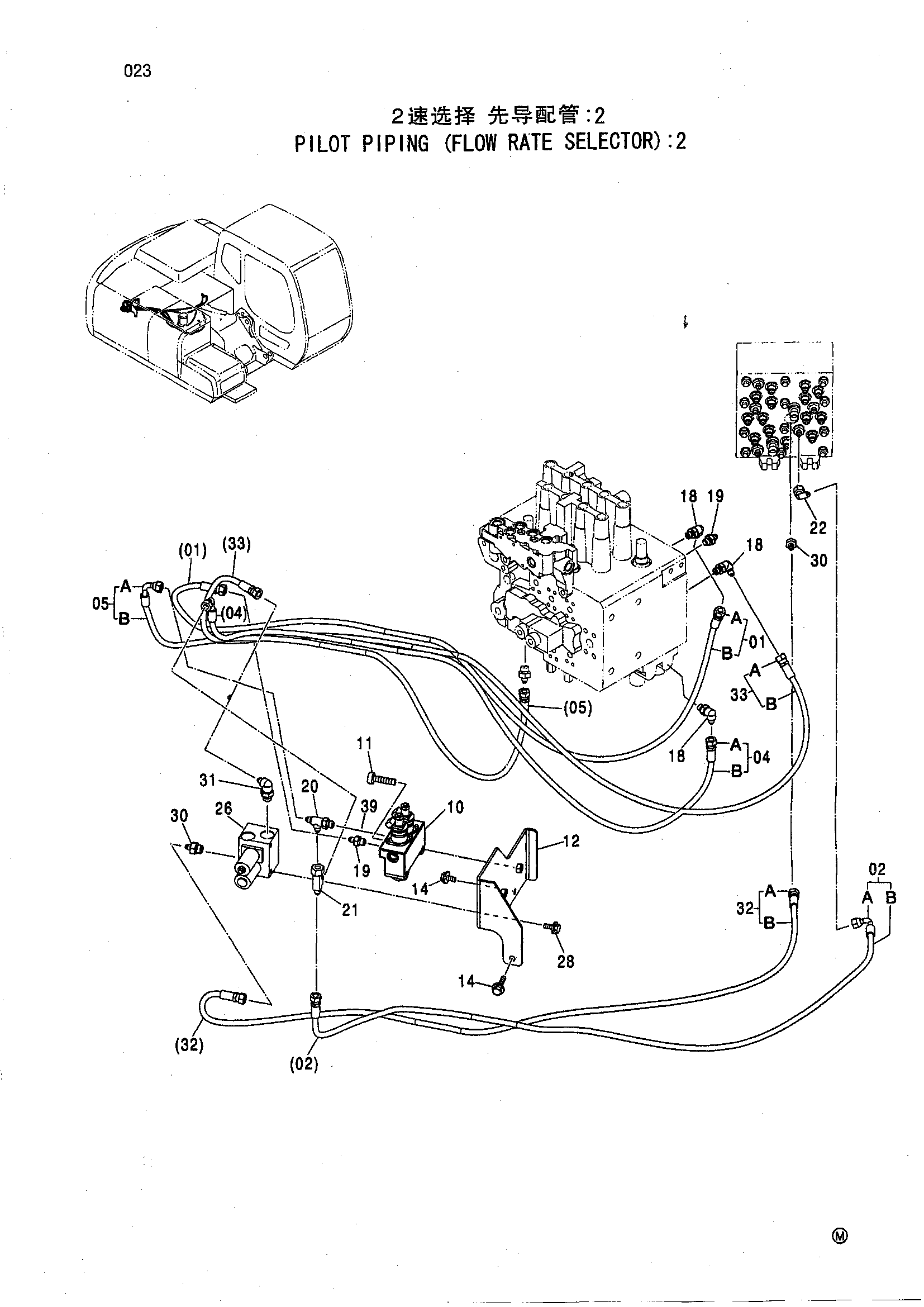

Заводская схема «Пилотные гидролинии (поток производительность селектор): 2» для HITACHI ZX120-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9197477 | Шланг в сборе (SY) | 1 |
| 01A | 4448876 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 3 |
| 02 | 9197399 | Шланг в сборе (SP) | 1 |
| 02A | 4448859 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 3 |
| 04 | 9197465 | Шланг в сборе (SM) | 1 |
| 04A | 4448872 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 3 |
| 05 | 9197463 | Шланг в сборе (SJ) | 1 |
| 05A | 4448871 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 3 |
| 10 | 4447178 | Электромагнитный клапан | 1 |
| 11 | J781065 | Болт с внутренним шестигранником | 2 |
| 12 | 8086314 | Кронштейн | 1 |
| 14 | J271030 | Болт с шайбой | 3 |
| 18 | A852322 | Угловой штуцер | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4458842 | Соединительный штуцер | 1 |
| 21 | 4436750 | Соединительный штуцер | 1 |
| 22 | 4346096 | Унион S | 1 |
| 26 | 4325439 | Блок клапанов | 1 |
| 28 | J260820 | Болт с шайбой | 2 |
| 30 | A852132 | Адаптер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852332 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 9199048 | Шланг в сборе (P1) | 1 |
| 32A | 4446707 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 3 |
| 33 | 9199055 | Шланг в сборе (SN) | 1 |
| 33A | 4446706 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 4 |
| 39 | A852123 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
