Задний головка фонарь <120, E, H, K>[NA] — HITACHI ZX120-E
Заводская схема «Задний головка фонарь <120, E, H, K>[NA]» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

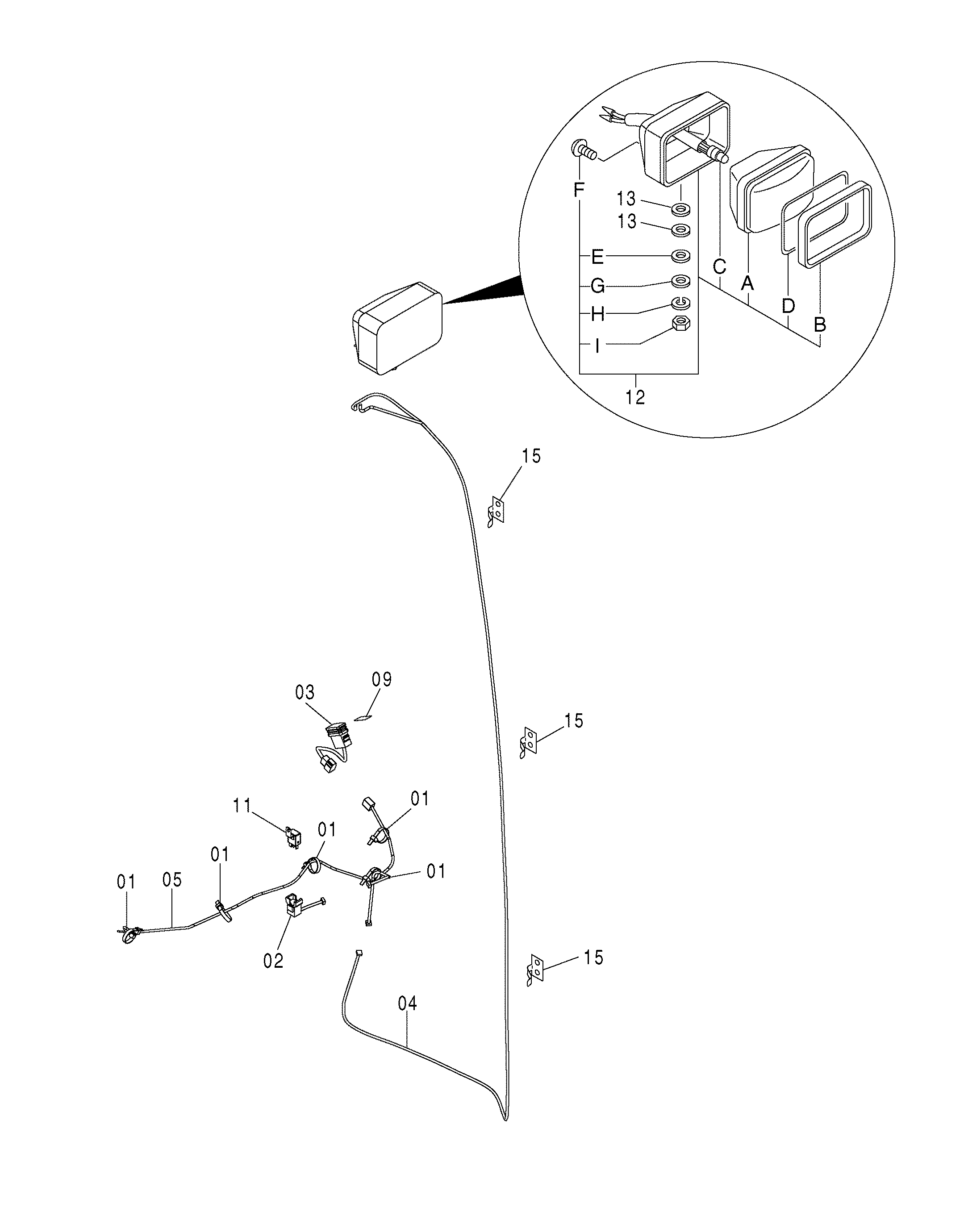

![Схема Задний головка фонарь <120, E, H, K>[NA] HITACHI ZX120-E](/catalog-drawings/fa/faea4f13-d666-4b7a-93b3-d04063a585e1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4289708 | Зажим | 5 |
| 02 | 4451681 | Жгут проводов | 1 |
| 03 | 4352947 | Выключатель | 1 |
| 04 | 4369932 | Жгут проводов | 1 |
| 05 | 4369941 | Жгут проводов | 1 |
| 09 | 4452854 | Информационная табличка | 1 |
| 11 | 4414207 | Реле | 1 |
| 12 | 4336570 замена: 4326800 | Фонарь головка в сборе | 1 |
| 12 | 4326800 | Фонарь головка в сборе | 1 |
| 12A | 4326801 | Ленс блок | 1 |
| 12B | 4326802 | Рама | 1 |
| 12C | 4285648 | Лампа | 1 |
| 12D | 4326803 | Прокладка | 1 |
| 12E | 4307026 | Шайба | 1 |
| 12F | 4307027 | Винт | 4 |
| 12G | A590114 | Плоская шайба | 1 |
| 12H | A590914 | Пружинная шайба | 1 |
| 12I | J952014 | Гайка | 1 |
| 13 | A590114 | Плоская шайба | 2 |
| 15 | 4050373 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
