Грейфер трубопроводы (3.01m рукоять)<130> — HITACHI ZX120-E

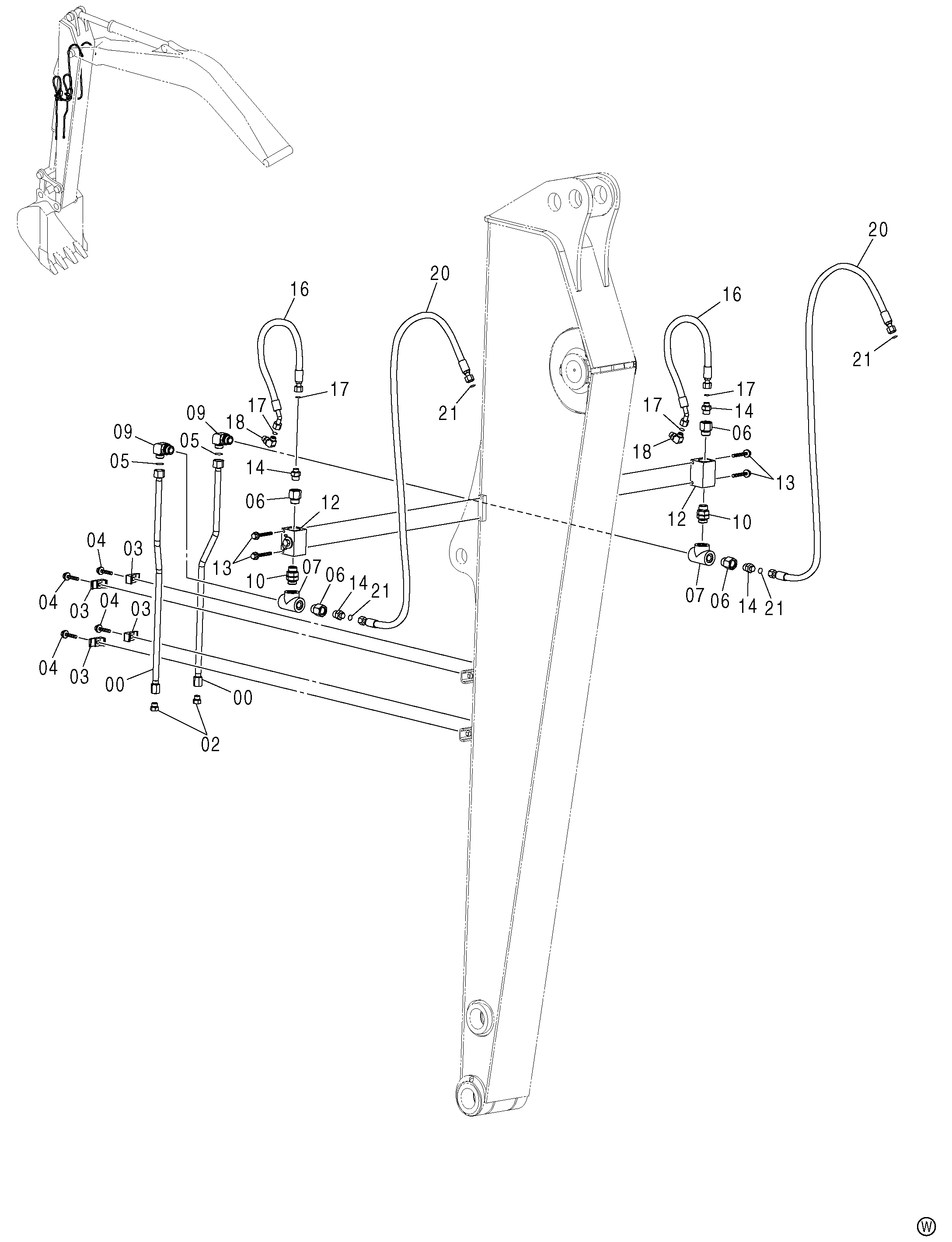

Заводская схема «Грейфер трубопроводы (3.01m рукоять)<130>» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8092718 | Трубка | 2 |
| 02 | A885004 | Пробка | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4190125 | Хомут трубки | 4 |
| 04 | J011255 | Болт с шайбой | 4 |
| 04 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4263448 | Переходник S | 4 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4371317 | Тройник | 2 |
| 09 | A853386 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4436616 | Адаптер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 2 |
| 12 | 4447675 | Запорный клапан | 2 |
| 13 | J011085 | Болт с шайбой | 4 |
| 13 | J271085 замена: J901085 | Болт с шайбой | 4 |
| 14 | A853164 | Адаптер | 4 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4600694 | Шланг | 2 |
| 17 | 4138938 | Уплотнительное кольцо | 4 |
| 18 | A853344 | Угловой штуцер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4606695 | Шланг | 2 |
| 21 | 4138938 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
