Окно защита <130> — HITACHI ZX120-E

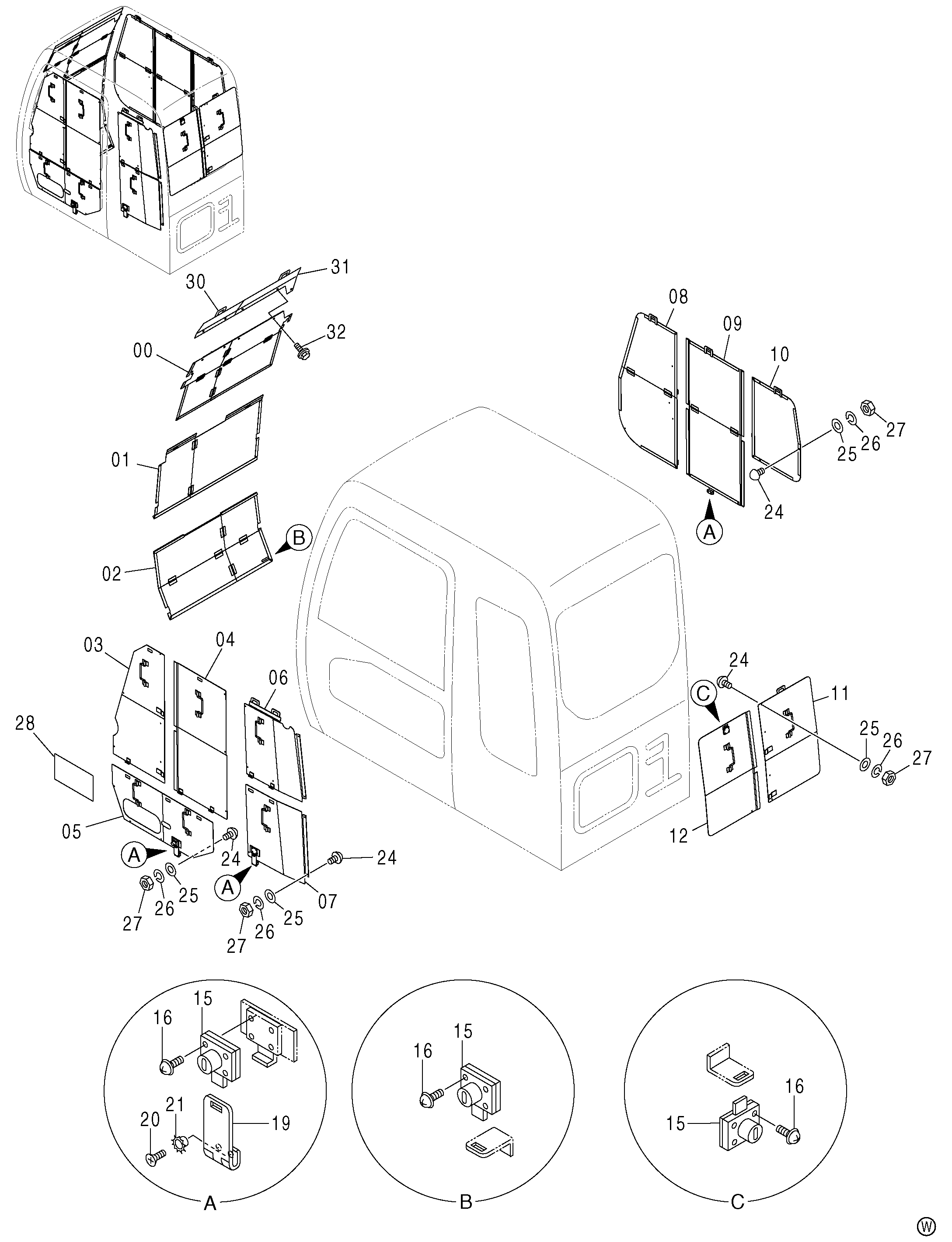

Заводская схема «Окно защита <130>» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021920 | Крышка | 1 |
| 01 | 7041843 | Крышка | 1 |
| 02 | 7041844 | Крышка | 1 |
| 03 | 7041828 | Крышка | 1 |
| 04 | 7041827 | Крышка | 1 |
| 05 | 8087015 | Крышка | 1 |
| 06 | 7041821 | Крышка | 1 |
| 07 | 8086988 | Крышка | 1 |
| 08 | 7041811 | Крышка | 1 |
| 09 | 7041810 | Крышка | 1 |
| 10 | 8086966 | Крышка | 1 |
| 11 | 8086950 | Крышка | 1 |
| 12 | 8081708 | Крышка | 1 |
| 15 | 4361601 | Замок | 5 |
| 16 | J450520 | Винт с шайбой | 20 |
| 19 | 4207538 | Петля | 3 |
| 20 | M470510 | Винт | 6 |
| 21 | 4107762 | Шайба | 6 |
| 24 | 9738682 | Ограничитель резиновый | 33 |
| 25 | A590105 | Плоская шайба | 33 |
| 26 | A590905 | Пружинная шайба | 33 |
| 27 | M500504 | Гайка | 33 |
| 28 | 2049977 | Информационная табличка | 1 |
| 30 | 8092559 | Крышка | 1 |
| 31 | 7044491 | Крышка | 1 |
| 32 | J020816 | Болт с шайбой | 5 |
| 32 | J260816 замена: J900816 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
