Гидроцилиндр ковша — HITACHI ZX120-E

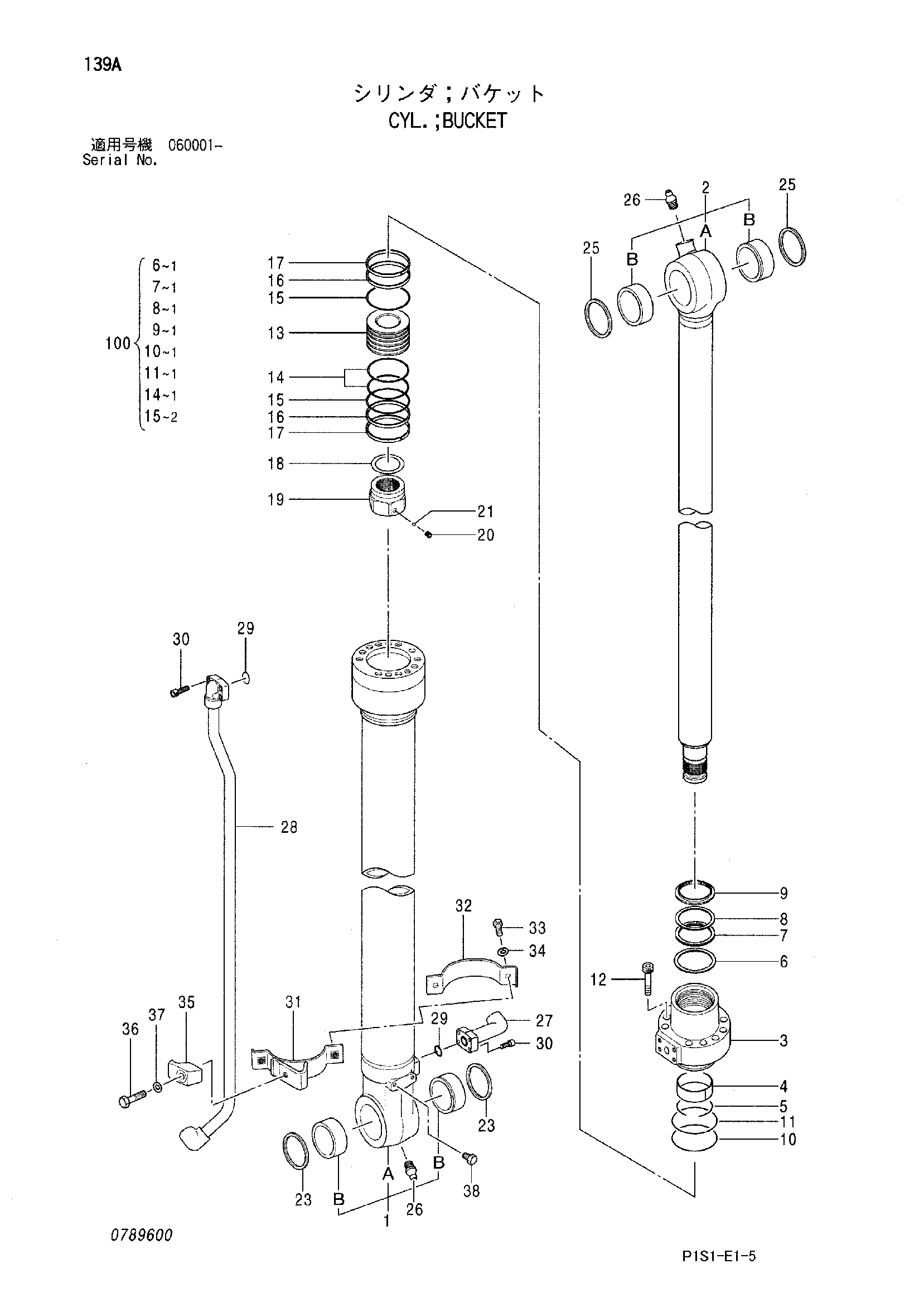

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4423853	Гидроцилиндр ковша	1
1	0789601	Труба гидроцилиндра в сборе	1
1A	0789602	Труба гидроцилиндра	1
1B	4365897	Втулка пальца	2
2	0789603	Шток поршня в сборе	1
2A	0789604	Шток поршня	1
2B	4365448	Втулка пальца	2
3	0789605	Головка гидроцилиндра	1
4	0310304	Втулка пальца	1
5	0271304	Стопорное кольцо	1
6	0789306	Кольцо	1
7	0271309	U-образная манжета	1
8	0271310	Опорное кольцо	1
9	0666806	Грязесъёмное кольцо	1
10	A811095	Уплотнительное кольцо	1
11	0254905	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0686705	Поршень	1
14	0240807	Уплотнительное кольцо	1
15	0686706	Опорное кольцо	2
16	0686707	Кольцо	2
17	0254908	Кольцо	2
18	0326007	Регулировочная шайба	1
19	0789606	Гайка	1
20	0310612	Установочный винт	1
21	0111818	Стальной шарик	1
23	0409111	Грязесъёмное кольцо	2
25	0409112	Грязесъёмное кольцо	2
26	J75481	Пресс-маслёнка	2
27	8086116	Трубка	1
28	0789607	Трубка	1
28	0789610	Трубка	1
29	4509181	Уплотнительное кольцо	2
30	M340825	Болт с внутренним шестигранником	8
31-37	0789608	Комплект лента	1
31	0789609	Лента	1
32	0326012	Лента	1
33	0408815	Болт	2
34	0325913	Шайба	2
35	0310616	Держатель	1
36	0309022	Болт	1
37	0208516	Пружинная шайба	1
38	0409110	Болт	2
100	4448397	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
