Пилотные гидролинии (2P-BOOM)(3) — HITACHI ZX120-E

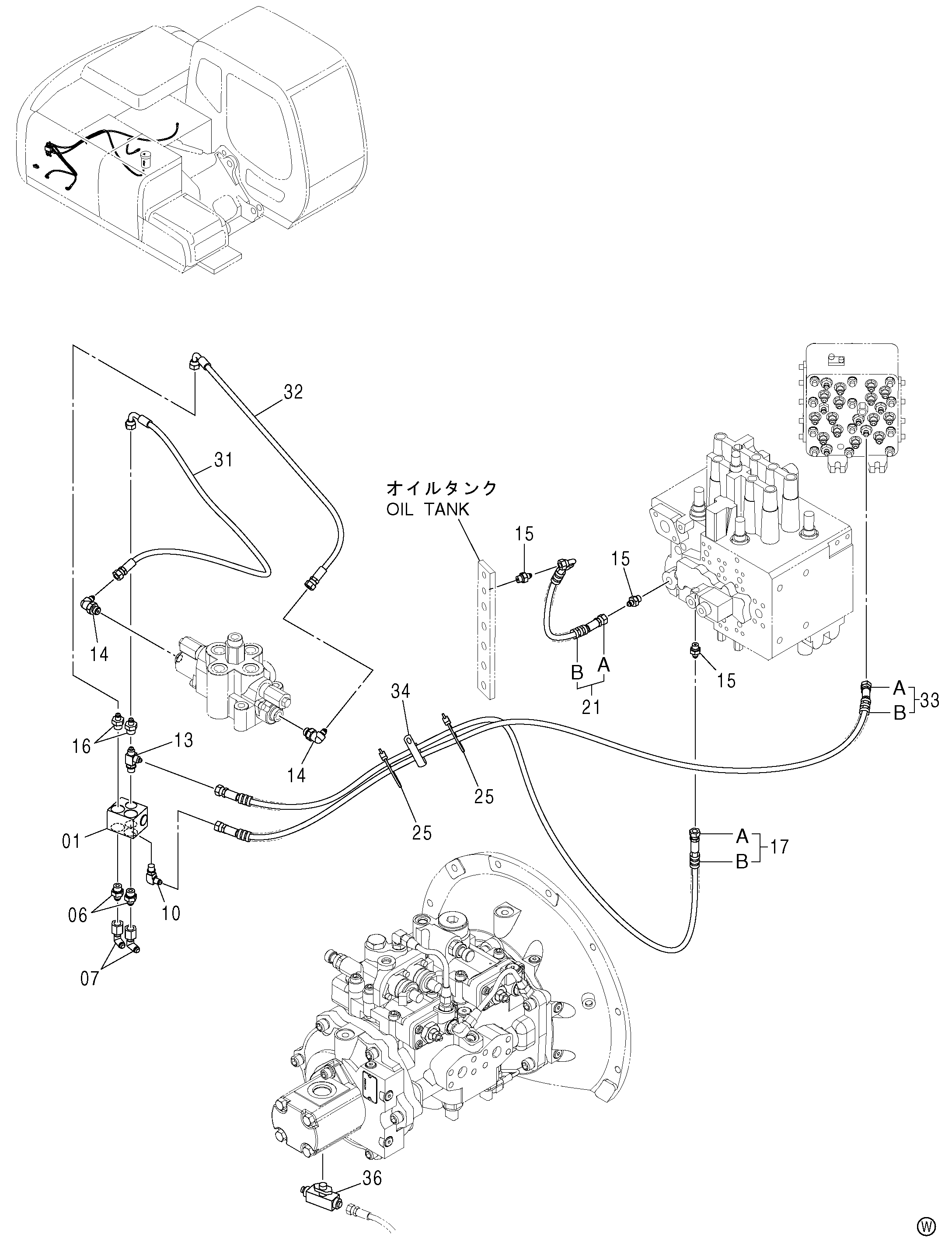

Заводская схема «Пилотные гидролинии (2P-BOOM)(3)» для HITACHI ZX120-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4330230 | Челночный клапан | 1 |
| 06 | A852133 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4239976 | Унион S | 2 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852323 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852422 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852332 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852132 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 9199552 замена: 9242687 | Шланг в сборе | 1 |
| 17 | 9242687 замена: 9234604 | Шланг в сборе | 1 |
| 17 | 9234604 | Шланг в сборе | 1 |
| 17A | 4452032 замена: 4624673 | Шланг (SJ) | 1 |
| 17A | 4624673 замена: 4613761 | Шланг (SJ) | 1 |
| 17A | 4613761 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 4 |
| 17B | 4327293 | Защитный кожух | 3 |
| 21 | 9197466 | Шланг в сборе | 1 |
| 21A | 4448809 | Шланг (DH) | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 25 | 4055312 | Ленточный зажим | 2 |
| 31 | 4427781 | Шланг | 1 |
| 32 | 4442442 | Шланг | 1 |
| 33 | 9236115 | Шланг в сборе | 1 |
| 33A | 4615766 | Шланг (SP) | 1 |
| 33B | 4327293 | Защитный кожух | 3 |
| 34 | 4193816 | Зажим | 1 |
| 36 | 4266330 | Тройник | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
